Установка клапана прицепа с защитным клапаном
/ УралАЗ УРАЛ-55571-30

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

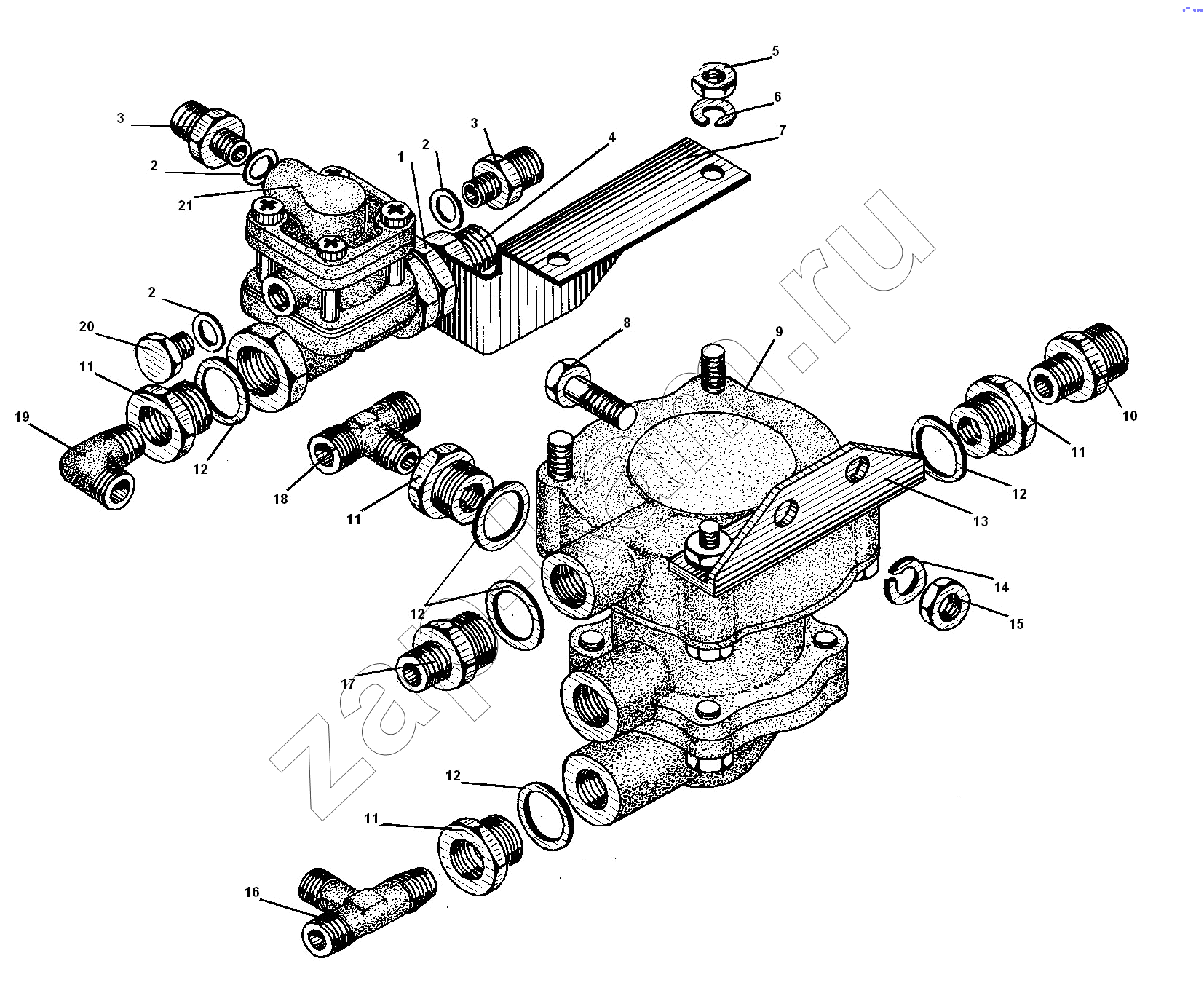

Схема/чертеж: Установка клапана прицепа с защитным клапаном / УралАЗ УРАЛ-55571-30
1
2
2
2
3
3
4
5
6
7
8
9
10
11
11
11
11
12
12
12
12
13
14
15
16
17
18
19
20
21
Поз. Артикул Название детали Кол-во Цена
1 250561-П29 Гайка М16х1,5-6Н 1; -
2 4320-3506054 Прокладка 3; -
3 339975 Штуцер 2; -
4 333655 Штуцер 1; -
5 250510-П29 Гайка М8-6Н 4; -
6 252135-П2 Шайба 8 пружинная 4; -
7 4320-3506302 Кронштейн 1; -
8 201497-П29 Болт М10-6gх25 2; -
9 100-35220101 Клапан управления тормозами прицепа 1; -
10 339051 Штуцер К3/8"-М16х1,5 1; -
11 4320-3515068 Пробка 4; -
12 4320-3514023 Прокладка 6; -
13 5557-3522011 Кронштейн 1; -
14 252136-П2 Шайба 10 пружинная 2; -
15 250512-П29 Гайка М10 2; -
16 339204 Тройник 1; -
17 339545 Штуцер 2; -
18 339556 Тройник 1; -
19 339039 Угольник М16х1,5 К3/8" 1; -
20 339974 Пробка 1; -
21 100-35150081 Клапан защитный 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
