Установка компрессора
/ УралАЗ УРАЛ-55571-30

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

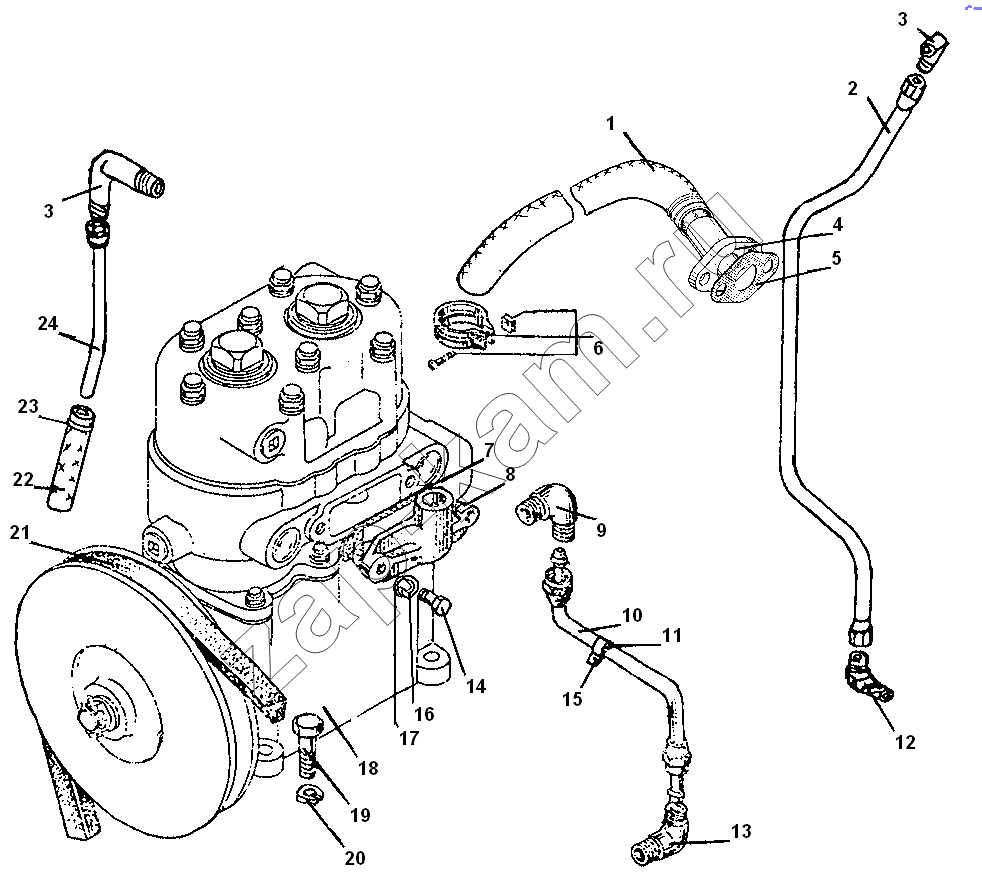

Схема/чертеж: Установка компрессора / УралАЗ УРАЛ-55571-30
1
2
3
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18
19
20
21
22
23
24
Поз. Артикул Название детали Кол-во Цена
1 4320Я2-3509276 Рукав-деталь 25-35-350-0,3(3) 1; -
2 4320Я-1303060 Труба компрессора подводящая 1; -
3 339046 Угольник М20х1,5 КГ3/8" 2; -
4 4320Я-3509277 Патрубок воздухоподводящий 1; -
5 4320Я-3509281 Прокладка 1; -
6 4320-1015217 Хомут в сборе 2; -
7 4320Я-3509282 Прокладка 1; -
8 4320Я-3509275 Патрубок впускной компрессора 1; -
9 339843 Угольник 1; -
10 4320Я-3509260 Трубка маслоподводящая к компрессору 1; -
11 375-3506023 Прокладка хомута 1; -
12 4320Я-1303098 Угольник 1; -
13 4320Я-3509266 Угольник 1; -
15 339178-П29 Хомут 9 1; -
16 252135-П2 Шайба 8 пружинная 4; -
17 252005-П29 Шайба 8 4; -
18 4331-35090091 Компрессор 1; -
19 201499-П29 Болт М10-6gх30 4; -
20 252136-П2 Шайба 10 пружинная 4; -
21 238НБ-1307170 Ремень II-14х10-937 1; -
22 4320Я-1303059 Рукав 14х23-600 1; -
23 00.78-00 Хомут червячный 2; -
24 4320Я-1303062 Труба компрессора отводящая 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
