Вертикальный держатель запасного колеса
/ УралАЗ УРАЛ-55571-30

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

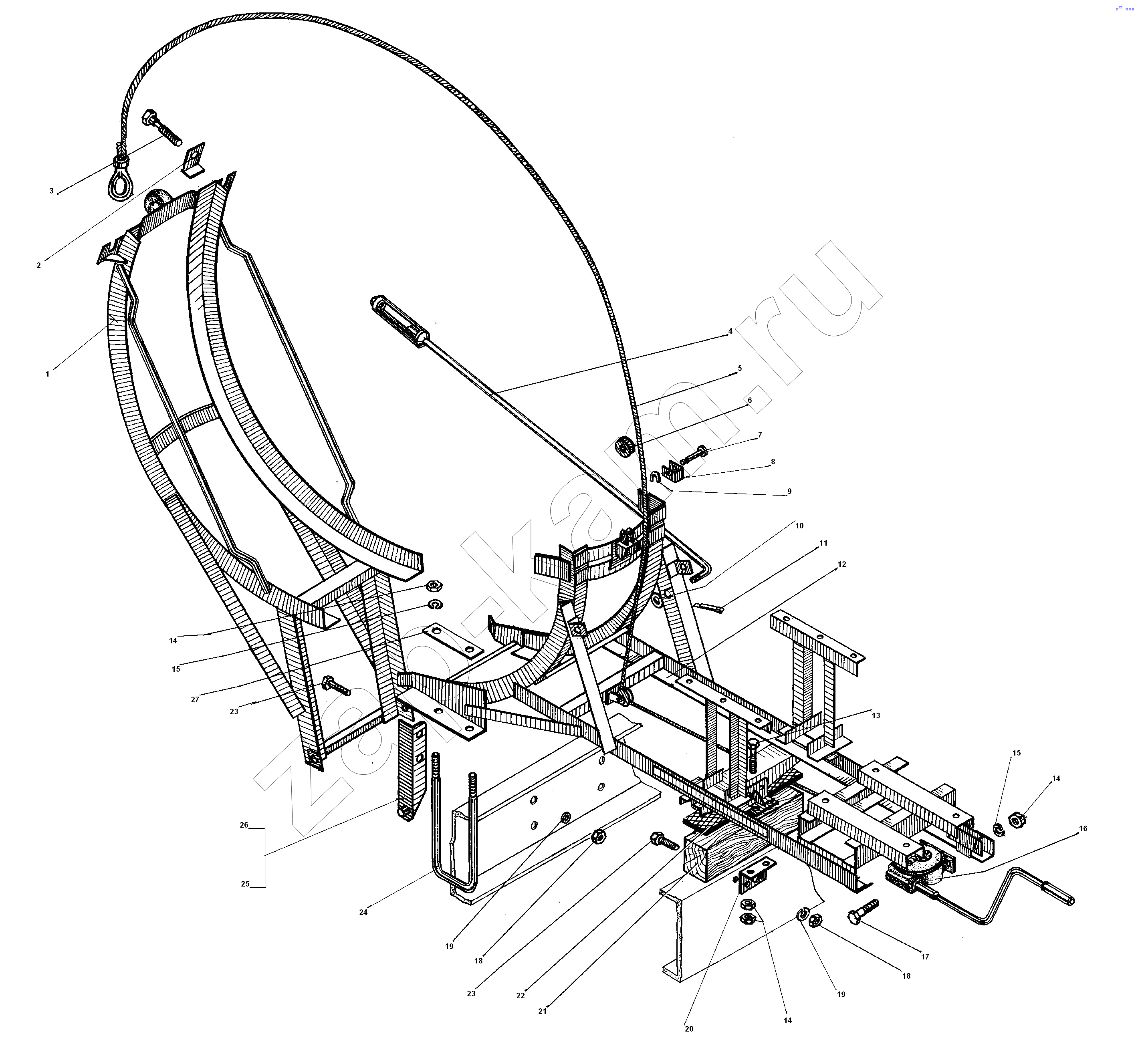

Схема/чертеж: Вертикальный держатель запасного колеса / УралАЗ УРАЛ-55571-30
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
15
16
16
19
19
20
21
22
23
23
24
25
26
27
Поз. Артикул Название детали Кол-во Цена
1 43204-3105065 Кронштейн откидной в сборе 1; -
2 375-3105013-10 Скоба стяжки 2; -
3 332692-П29 Болт М16х150 2; -
4 55571-3105460 Стяжка 2; -
5 4322-3105894 Трос редуктора 1; -
6 43203-3105320 Ролик 2; -
7 43203-3105191 Ось ролика 2; -
8 4322-3105329 Скоба 1; -
9 43203-3105638 Шайба замковая 2; -
10 252016-П29 Шайба 14 2; -
11 258068-П29 Шплинт 5х35 2; -
12 55571-3105200 Основание держателя 1; -
13 200367-П29 Болт М12-6gх45 2; -
14 250514-П29 Гайка М12-6Н 8; -
15 252137-П2 Шайба 12 пружинная 4; -
16 4320-3105850 Редуктор подъема запасного колеса 1; -
19 252138-П29 Шайба пружинная 14 6; -
20 375-3105162 Угольник поперечины в сборе 1; -
21 375-3105164-10 Брус основания 1; -
22 375-3105489 Прокладка бруса основания 1; -
23 332206 Болт М14х1,5х41 6; -
24 375-3105493 Стремянка 2; -
25 375-3105050 Кронштейн задний в сборе 1; -
26 375-3105031 Кронштейн передний в сборе 1; -
27 375-3105457 Накладка стремянки 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
