Вспомогательный тормоз
/ УралАЗ УРАЛ-55571-30

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

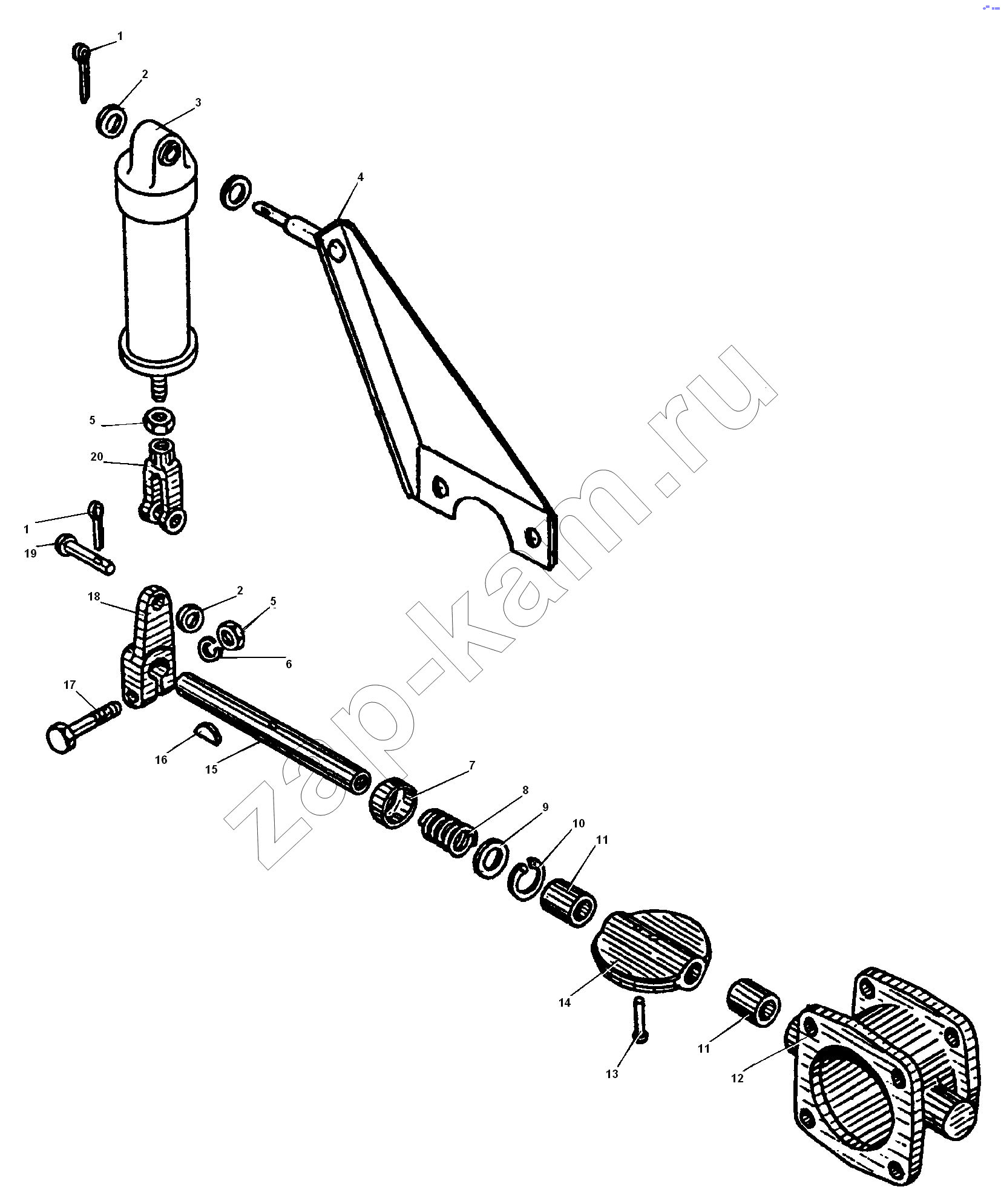

Схема/чертеж: Вспомогательный тормоз / УралАЗ УРАЛ-55571-30
1
1
2
2
3
4
5
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
Поз. Артикул Название детали Кол-во Цена
1 258039-П29 Шплинт 3,2х20 4; -
2 252005-П29 Шайба 8 6; -
3 100-3570210 Цилиндр пневматический диаметр 35х65 в сборе 2; -
4 4320Я-3570165-10 Кронштейн пневмоцилиндра 2; -
5 250510-П29 Гайка М8-6Н 2; -
6 252135-П2 Шайба 8 пружинная 2; -
7 4320-3570085 Крышка 2; -
8 4320-3570079 Пружина поджимная 2; -
9 4320-3570089 Шайба 2; -
10 339646-П2 Кольцо Б22 стопорное 2; -
11 4320-3570092 Втулка 4; -
12 4320-3570016 Корпус 2; -
13 253874 Заклепка 4х26 2; -
14 4320-3570097 Заслонка 2; -
15 4320-3570077 Вал заслонки 2; -
16 4320-3570103 Фиксатор рычага 2; -
17 200263-П29 Болт М8-6gх35 2; -
18 4320Я-3570081-10 Рычаг 2; -
19 260035-П52 Палец 8х28 2; -
20 5557-3570188 Вилка 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
