Гидроцилиндр подъема платформы
/ УралАЗ УРАЛ-55571-40

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

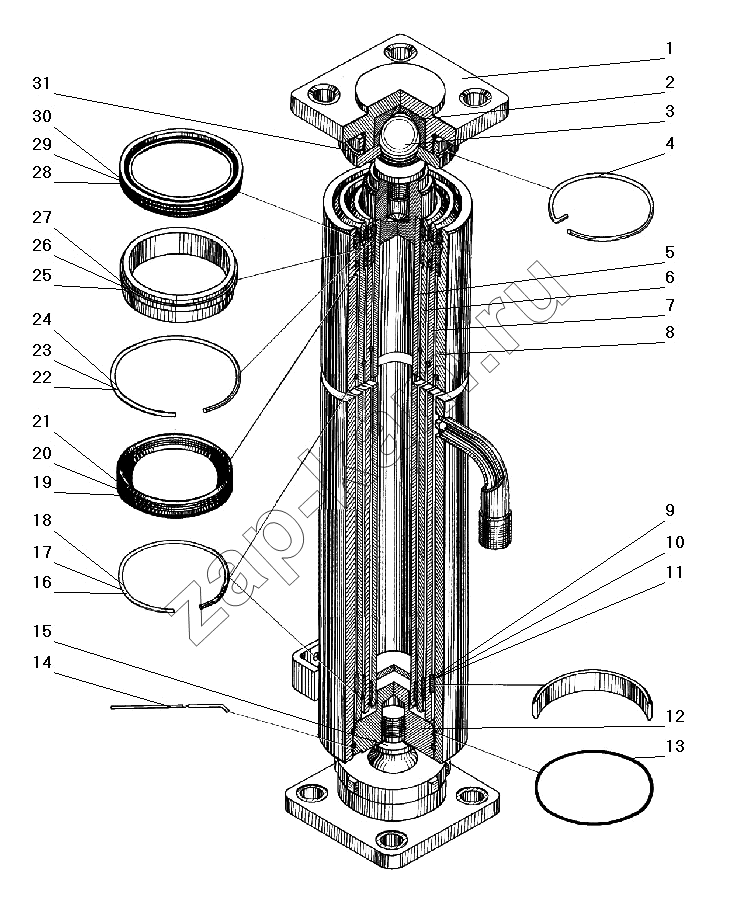

Схема/чертеж: Гидроцилиндр подъема платформы / УралАЗ УРАЛ-55571-40
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
Поз. Артикул Название детали Кол-во Цена
1 БРИП.306457.146 Опора 2; -
2 БРИП.306457.149 Вкладыш 2; -
3 БРИП.306457.147 Головка шаровая 2; -
4 БРИП.306457.077 Кольцо стопорное 2; -
5 БРИП.306457.125 Плунжер 1; -
6 БРИП.306457.104 Плунжер 1; -
7 БРИП.306457.103 Плунжер 1; -
8 БРИП.306457.015 Корпус в сборе 1; -
9 12.8603402 Направляющая нижняя 2; -
10 13.8603402 Направляющая нижняя 2; -
11 14.8603402 Направляющая нижняя 2; -
12 БРИП.306457.024 Днище 1; -
13 094-100-36-2-2 Кольцо 1; -
14 БРИП.306457.026 Штифт 1; -
15 БРИП.306457.154 Шайба стопорная 2; -
16 14.8603407-01 Кольцо упорное 1; -
17 13.8603407-01 Кольцо упорное 2; -
18 12.8603407-01 Кольцо упорное 2; -
19 14.8603403-11 Манжета 1; -
20 13.8603403-11 Манжета 1; -
21 12.8603403-11 Манжета 1; -
22 14.8603408 Кольцо разрезное 1; -
23 13.8603408 Кольцо разрезное 1; -
24 12.8603408 Кольцо разрезное 1; -
25 14.8603401-30 Направляющая 1; -
26 13.8603401-30 Направляющая 1; -
27 12.8603401-30 Направляющая 1; -
28 14.8603404-20 Чистильщик 1; -
29 13.8603404-20 Чистильщик 1; -
30 12.8603404-20 Чистильщик 1; -
31 БРИП.306457.098 Гайка 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
