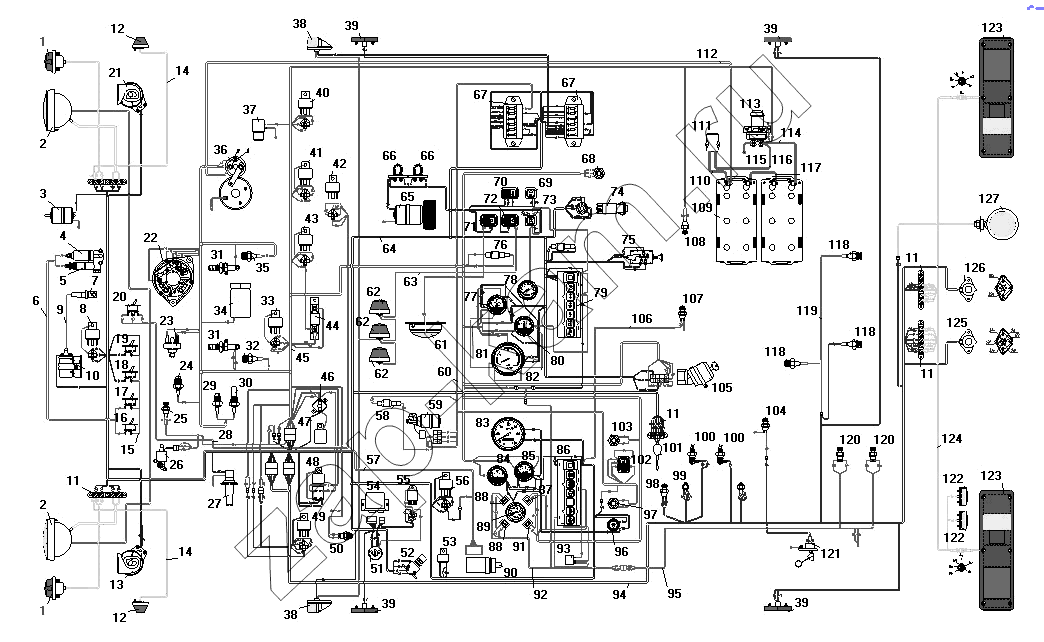

Схема электрооборудования
/ УралАЗ УРАЛ-55571-40

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
5
6
7
8
9
10
11
11
11
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
38
39
39
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
62
62
63
64
65
66
66
67
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
88
89
90
91
92
93
94
95
96
97
98
99
100
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
118
118
119
120
120
121
122
122
123
123
124
125
126
127
Поз. Артикул Название детали Кол-во
1 ПФ130-3712010-Б Фонарь передний 2;
2 671.3711010 Фара в сборе 2;
3 МЭ252-3730000 Электродвигатель подогревателя 1;
4 11.3741060 Нагреватель топлива 1;
5 ПЖД30-1015500-04 Клапан электромагнитный с форсункой и электронагревателем в сборе 1;
6 4320-3724082 Пучок проводов подогревателя 1;
7 СН423-3707000 Свеча подогревателя 1;
8 90.3747010 Реле дальнего света фар 1;
9 4320-3724140-01 Провод высокого напряжения подогревателя 1;
10 9301.373401 Источник высокого напряжения 1;
11 17.3723000 Панель соединительная 5;
12 511.3726010 Повторитель боковой указателя поворота 2;
13 С307Д Звуковой сигнал высокого тона 1;
14 4320-3724170-10 Провод к боковому повторителю в сборе 2;
15 4320-3724138 Провод высокого напряжения с помехоподавительным сопротивлением 1;
16 ВН-45М Выключатель клапана 1;
17 ВН-45М Выключатель клапана 1;
18 4602.3710010 Выключатель 1;
19 4602.3710010 Выключатель 1;
20 5102.3709010 Переключатель муфты вентилятора 1;
21 С306Д Звуковой сигнал низкого тона 1;
22 1322.3771000 Генератор 1;
23 13.3839600 Датчик засоренности воздушного фильтра 1;
24 [Датчик засоренности масляного фильтра] Датчик засоренности масляного фильтра 1;
25 661.3710-01 Термореле 1;
26 КЭМ 32-23 Клапан электромагнитный 1;
27 1112.5208000 Стеклоомыватель 1;
28 4320Х3724102 Пучок проводов муфты включения вентилятора двигателя 1;
29 2602.3829010 Датчик аварийного давления масла 1;
30 ММ370-3829010 Датчик давления масла 1;
31 1112.3740 Факельная свеча 1;
32 ТМ100А-3808000 Датчик указателя температуры 1;
33 90.3747010 Реле дальнего света фар 1;
34 1102.3741 Клапан электромагнитный 1;
35 ТМ111-3808000-01 Датчик сигнализатора аварийной температуры охлаждающей жидкости 1;
36 25.3708000-30 Стартер 1;
37 ММММ.306577.004 Электромагнитный клапан останова двигателя 1;
38 264.3712010 Фонарь передний габаритный 2;
39 431.3731010-01 Фонарь боковой габаритный 4;
40 90.3747010 Реле дальнего света фар 1;
41 90.3747010 Реле дальнего света фар 1;
42 90.3747010 Реле дальнего света фар 1;
43 90.3747010 Реле дальнего света фар 1;
44 12.3741000 Резистор добавочный с электротермическим реле 1;
45 4320Я2-3724010-40 Пучок проводов основной в сборе 1;
46 29.3722000-01 Предохранитель биметаллический 1;
47 11.7904000 Фильтр конденсаторный 1;
48 738.3747000-20 Реле стартера 1;
49 90.3747010 Реле дальнего света фар 1;
50 2802.3829010 Выключатель звуковых сигналов 1;
51 6ТБ.266.002 Розетка штепсельная типа 47К 1;
52 П39А-3710000-0 Ножной переключатель света фар 1;
53 733.3747000-10 Зуммер 1;
54 РС951А-3726010 Реле указателей поворота 1;
55 211.3777 Реле задних противотуманных фонарей 1;
56 90.3747010 Реле дальнего света фар 1;
57 4320Х-3724133 Пучок проводов корректора фар 1;
58 ПР119-3722000-01 Предохранитель плавкий на 6А 2;
59 16.3730000 Электродвигатель стеклоочистителя 1;
60 4320Х-3724167-10 Пучок проводов стеклоочистителя 1;
61 ПТ-37-3М-3714010-Т2 Плафон кабины 1;
62 УП101-3726010-Б1 Повторитель поворота боковой и знак автопоезда 3;
63 4320-3724175-10 Провод знака автопоезда в сборе 1;
64 55571Х-3724020-30 Пучок проводов добавочный 1;
65 МЭ226В-3730000 Электродвигатель отопителя 1;
66 СЭ300-8102100 Сопротивление электродвигателя отопителя 2;
67 ПР120-3722000 Блок предохранителей 2;
68 11.3704000-01 Выключатель кнопочный 1;
69 3812.3710.02.04 Выключатель фары задней 1;
70 П147-370900-03.11 Переключатель отопителя кабины 1;
71 ВК343-3709000-01.08 Выключатель плафона 1;
72 ВК343-3709000-02.16 Выключатель знака автопоезда 1;
73 3842.3710.11.04 Выключатель света задних противотуманных фар 1;
74 32.3710000 Выключатель световой аварийной сигнализации 1;
75 П305-3709010-0 Переключатель света 1;
76 ПР119Б-3722000-01 Предохранитель плавкий на 10А 1;
77 УБ170М-3806010 Приемник указателя уровня топлива 1;
78 1101.3816010 Манометр шинный 1;
79 ПД511Е-3803010-У-ХЛ Блок контрольных ламп правый 1;
80 АП171А-3811010 Амперметр 1;
81 2531.3813010 Тахометр электронный 1;
82 43202-3724290-11 Провод соединения приборов с «массой» 1;
83 16.3802010 Спидометр 1;
84 УК171М-3807010 Приемник указателя температуры воды 1;
85 УК170М-3810010 Приемник указателя давления масла 1;
86 ПД512Е-3803010-У-ХЛ Блок контрольных ламп левый 1;
87 2212.3803-20 Сигнализатор засоренности воздушного фильтра 1;
88 2212.3803-13 Сигнализатор блокировки межколесного дифференциала 2;
89 1901.3830010 Указатель давления 1;
90 ЭМКФ 35 Корректор наклона фар 1;
91 2212.3803010-16 Сигнализатор зарядки АКБ 1;
92 4320Х-3724137 Пучок проводов сигнализаторов межколесной блокировки 1;
93 РС493-3803010-У-ХЛ Прерыватель контрольной лампы ручного тормоза 1;
94 5557Х-3724035 Пучок проводов задний 1;
95 4320Х3724139 Пучок проводов к датчику включения БМКД 1;
96 ВК416Б-3709000-01 Выключатель света щитка приборов с реостатом в сборе 1;
97 11.3704000-01 Выключатель кнопочный 1;
98 ВК403А-3716000 Выключатель сигнализатора стояночного тормоза 1;
99 ВК12Б-3720000 Выключатель гидравлический света «стоп» 2;
100 ВК503-3710110 Выключатель сигнализации неисправности тормозной системы 2;
101 П110-3709000-А Переключатель указателей поворота 1;
102 П147-3709000-07.09 Переключатель стеклоочистителя 1;
103 11.3704000-01 Выключатель кнопочный 1;
104 ВК403А-3716000 Выключатель сигнализатора стояночного тормоза 1;
105 2109.3704010-30 Выключатель зажигания 1;
106 4320-3724098 Провод от выключателя стояночного тормоза к колодке блока контрольных ламп в сборе 1;
107 ВК403А-3716000 Выключатель сигнализатора стояночного тормоза 1;
108 ВК403А-3716000 Выключатель сигнализатора стояночного тормоза 1;
109 ИЛАЕ.563414.011 Аккумуляторная батарея 2;
110 4320-3724284-01 Провод от аккумуляторной батареи к розетке 1;
111 ПС315-3723100 Розетка внешнего запуска (позиция 33) 1;
112 557-3724050 Провод от аккумуляторной батареи к стартеру 1;
113 1402.3737000 Выключатель "массы" 1;
114 5557-3724080-10 Провод соединения аккумуляторных батарей с выключателем «массы» 1;
115 375-3724070 Провод от стартера на МАССУ в сборе 1;
116 4320-3724283-01 Провод от выключателя «массы» к розетке 1;
117 5557-3724070-30 Провод соединения аккумуляторных батарей 1;
118 2702.3829010 Датчик падения давления воздуха в баллонах 3;
119 55571Х-3724145 Пучок проводов к датчику аварийного давления 1;
120 ВК403А-3716000 Выключатель сигнализатора стояночного тормоза 2;
121 5202.3827010 Датчик указателя уровня топлива 1;
122 ФП131АБ-3717010 Фонарь освещения номерного знака 2;
123 7442.3716010-10 Фонарь задний 2;
124 55571Х-3724040-10 Пучок проводов задних сигнальных фонарей 1;
125 ПС325-3723100 Розетка штепсельная 1;
126 ПС326-3723100 Розетка прицепа 1;
127 171.3711010 Фара-прожектор 1;
