Система выпуска газов
/ УралАЗ УРАЛ-55571-40

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

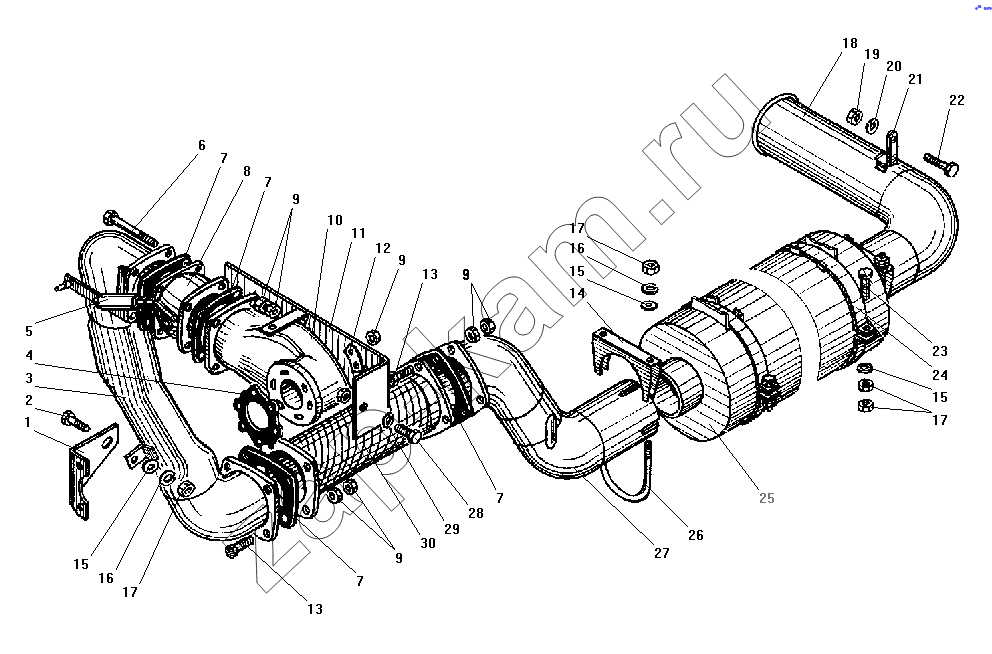

Схема/чертеж: Система выпуска газов / УралАЗ УРАЛ-55571-40
1
2
3
4
5
6
7
7
7
7
8
9
9
9
9
10
11
12
13
13
14
15
15
15
16
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
Поз. Артикул Название детали Кол-во Цена
1 4320Я3-1203324 Кронштейн приемной трубы в сборе 1; -
2 201497-П29 Болт М10-6gх25 1; -
3 4320Я3-1203008-01 Труба передняя в сборе 1; -
4 4320Я3-1203020 Прокладка уплотнительная 1; -
5 100-3570210 Цилиндр пневматический диаметр 35х65 в сборе 1; -
6 200332-П29 Болт М10-6gх115 4; -
7 5423-1203165 Прокладка уплотнительная 4; -
8 4320Я3-3570010 Тормоз вспомогательный в сборе 1; -
9 250536 Гайка М10-6Н 30; -
10 4320Я3-1203142-01 Патрубок выпускной 1; -
11 4320Я3-1203560 Экран 1; -
12 4320Я3-1203143 Пластина стопорная 3; -
13 200317-П29 Болт М10-6gх45 стяжной 8; -
14 5323РХ-1203060 Хомут выпускной трубы 2; -
15 252006-П29 Шайба 10 7; -
16 252136-П2 Шайба 10 пружинная 5; -
17 250512-П29 Гайка М10 9; -
18 4320Я3-1203182 Труба выпускная 1; -
19 250510-П29 Гайка М8-6Н 1; -
20 252135-П2 Шайба 8 пружинная 1; -
21 4320ЯХ-1203432 Кронштейн выпускной трубы 1; -
22 201460-П29 Болт М8-6gх30 1; -
23 200315-П29 Болт М10-6gх40 2; -
24 4320-1203043 Хомут глушителя 2; -
25 36-1201010-20 Глушитель в сборе 1; -
26 5323РХ-1203065 Стремянка хомута 2; -
27 4320Я3-1203006-01 Труба задняя в сборе 1; -
28 201418-П29 Болт М6-6gх16 2; -
29 252005-П29 Шайба 8 2; -
30 4320Я3-1203099 Металлорукав с фланцами 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
