Тяга ручного останова двигателя
/ УралАЗ УРАЛ-55571-40

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

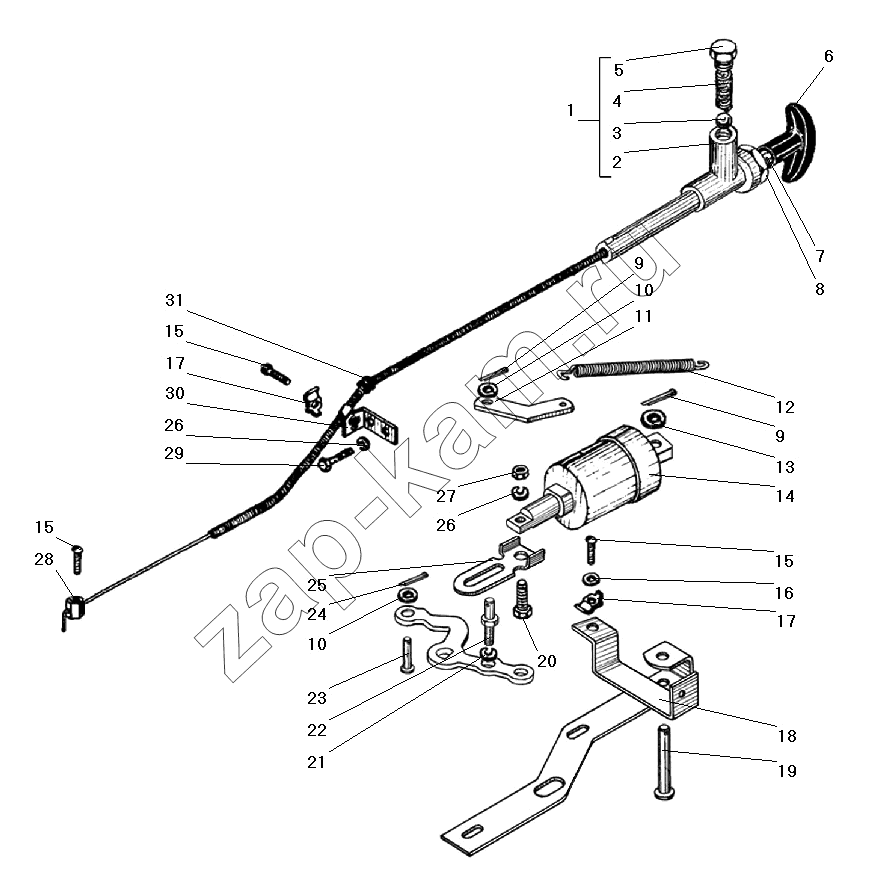

Схема/чертеж: Тяга ручного останова двигателя / УралАЗ УРАЛ-55571-40
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
15
15
16
17
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
Поз. Артикул Название детали Кол-во Цена
1 4320-1108112-02 Тяга ручного останова двигателя в сборе 1; -
2 4320-1108102-01 Корпус в сборе 1; -
3 Н-261 Шарик обратного клапана 1; -
4 4320-1108048-20 Пружина 1; -
5 4320-1108189-01 Пробка 1; -
6 4320Я-1108107 Ручка останова двигателя 1; -
7 250464-П29 Гайка М5-6Н 1; -
8 334624-П29 Гайка М14х1,5 1; -
9 258013-П29 Шплинт 2х16 2; -
10 252005-П29 Шайба 8 2; -
11 4320Я3-1108346 Держатель пружины 1; -
12 4320Я3-1108339 Пружина рычага останова 1; -
13 252004-П29 Шайба 6 1; -
14 100-3570110 Цилиндр диаметр 30х25 пневматический в сборе 1; -
15 Н-11302-П29 Болт М5-6gх13 3; -
16 252003-П29 Шайба 5 1; -
17 375-1108047 Скоба кронштейна 2; -
18 4320Я3-1108326 Кронштейн привода рычага останова 1; -
19 260022-П52 Палец 6х45 1; -
20 201419-П29 Болт М6 1; -
21 252135-П2 Шайба 8 пружинная 1; -
22 4320-1108340 Палец 1; -
23 4320-1108345-01 Палец 1; -
24 258024-П29 Шплинт 2,5х16 1; -
25 4320-1108333 Серьга останова 1; -
26 252154-П2 Шайба 6 пружинная 3; -
27 250508-П29 Гайка М6-6Н 1; -
28 43223-1108095 Зажим жилы троса 1; -
29 201418-П29 Болт М6-6gх16 2; -
30 4320-1108070 Кронштейн 1; -
31 4320-1108155 Втулка резиновая 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
