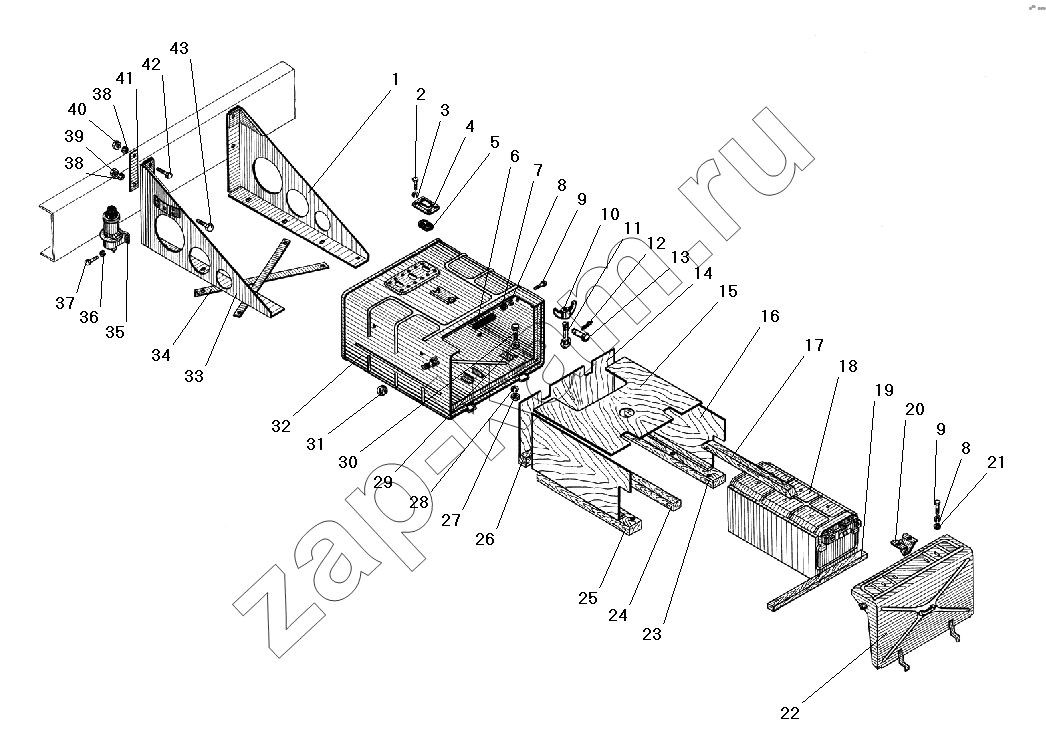

Установка аккумуляторных батарей
/ УралАЗ УРАЛ-55571-40

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
Поз. Артикул Название детали Кол-во
1 4320-3748126-03 Кронштейн АКБ передний в сборе 1;
2 Н-11302-П29 Болт М5-6gх13 12;
3 252153-П2 Шайба 5 пружинная 12;
4 4320-3724142 Рамка 3;
5 4320-3724148 Втулка проходная 3;
6 4320-3748158 Прокладка 1;
7 250508-П29 Гайка М6-6Н 4;
8 252154-П2 Шайба 6 пружинная 10;
9 201420-П29 Болт М6-6gх20 10;
10 251513-П29 Гайка-барашек М8-6Н 1;
11 4322-3748648 Болт откидной 1;
12 258024-П29 Шплинт 2,5х16 1;
13 260016-П52 Палец 6х30 1;
14 4320-3748118-03 Теплоизоляция задняя 1;
15 4320-3748112-03 Теплоизоляция верхняя 1;
16 4320-3748114-03 Теплоизоляция боковая 2;
17 4320-3748334 Прижим верхний 2;
18 6СТ-190А Батарея аккумуляторная 2;
19 4320-3748331 Упор передний 1;
20 4320-3748192 Клин 2;
21 252004-П29 Шайба 6 6;
22 4320Я2-3748054 Крышка контейнера в сборе 1;
23 4320-3748328 Опора правая 1;
24 4320-3748330 Опора средняя 2;
25 4320-3748329 Опора левая 1;
26 4320-3748332 Упор задний 1;
27 250512-П29 Гайка М10 6;
28 252156-П2 Шайба 10 пружинная 6;
29 252006-П29 Шайба 10 6;
30 201498-П29 Болт М10-6gх28 6;
31 4320-3748097 Кольцо замка 1;
32 4320Я2-3748010 Контейнер аккумуляторных батарей 1;
33 4320Х-3748128 Кронштейн задний в сборе 1;
34 4320-3748144 Стяжка кронштейнов 1;
35 1402.3737000 Выключатель "массы" 1;
36 252134-П2 Шайба 6 пружинная 4;
37 201417-П29 Болт М6-6gх14 4;
38 252158-П2 Шайба14Л 4;
39 250559-П29 Гайка М14х1,5-6Н 3;
40 250558-П29 Гайка М14-6Н 1;
41 4320-2801143 Пластина усилительная 1;
42 201594-П29 Болт М14-6gх55 1;
43 332572-П29 Болт М14 3;
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
