Установка пневмоуправления ДОМ, БМКД
/ УралАЗ УРАЛ-55571-40

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

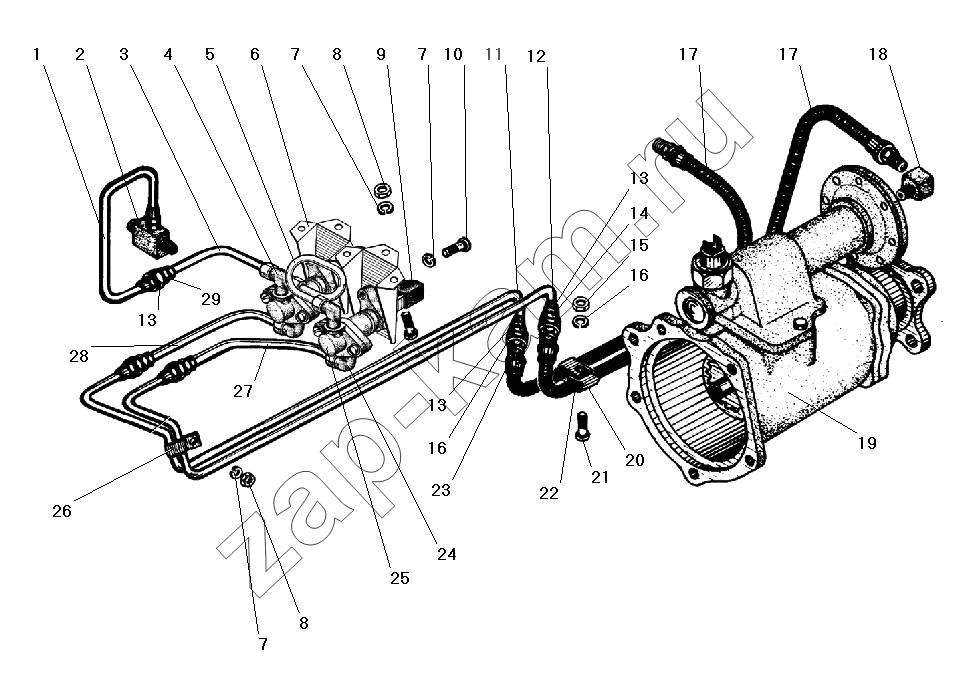

Схема/чертеж: Установка пневмоуправления ДОМ, БМКД / УралАЗ УРАЛ-55571-40
1
2
3
4
5
6
7
7
7
8
8
9
10
11
12
13
13
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
Поз. Артикул Название детали Кол-во Цена
1 5920-4202329 Трубка соединительная 1; -
2 339200-П29 Штуцер М10х1 К1/8" 1; -
3 5920-4202327 Трубка подводящая к крану 1; -
4 339690 Тройник М10х1-К 1/8" 1; -
5 4320Я-4202156 Трубка воздуховодная 1; -
6 5920-4202277 Кронштейн 2; -
7 252154-П2 Шайба 6 пружинная 10; -
8 250508-П29 Гайка М6-6Н 6; -
9 4322-8109044-10 Ручка управления 2; -
10 220103-П29 Винт М6-6gх12 9; -
11 4320ЯХ-2411150 Трубка воздуховодная 1; -
12 4320-4202154 Трубка подводящая к диафрагме первая 1; -
13 250513-П29 Гайка М10х1-6Н 5; -
14 339938 Штуцер М14х1,5 1; -
15 250512-П29 Гайка М10 1; -
16 252156-П2 Шайба 10 пружинная 2; -
17 375-4225075-02 Шланг гибкий системы накачки шин в сборе 2; -
18 375-4245114 Штуцер подвода воздуха 1; -
19 5557-4202010 Отбор мощности дополнительный в сборе 1; -
20 339098-П29 Хомут крепления шланга 2; -
21 201495-П29 Болт М10-6gх20 1; -
22 375-3506023 Прокладка хомута 2; -
23 339705 Штуцер 1; -
24 339520-П29 Угольник М10х1 К1/8" 1; -
25 4322-4206200 Кран в сборе 2; -
26 337820 Хомут 1; -
27 5920-4202344 Трубка подводящая к диафрагме вторая 1; -
28 4320ЯХ-2411153 Трубка воздуховодная 1; -
29 339396-П29 Штуцер 3; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
