Установка правой и левой подножек
/ УралАЗ УРАЛ-55571-40

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

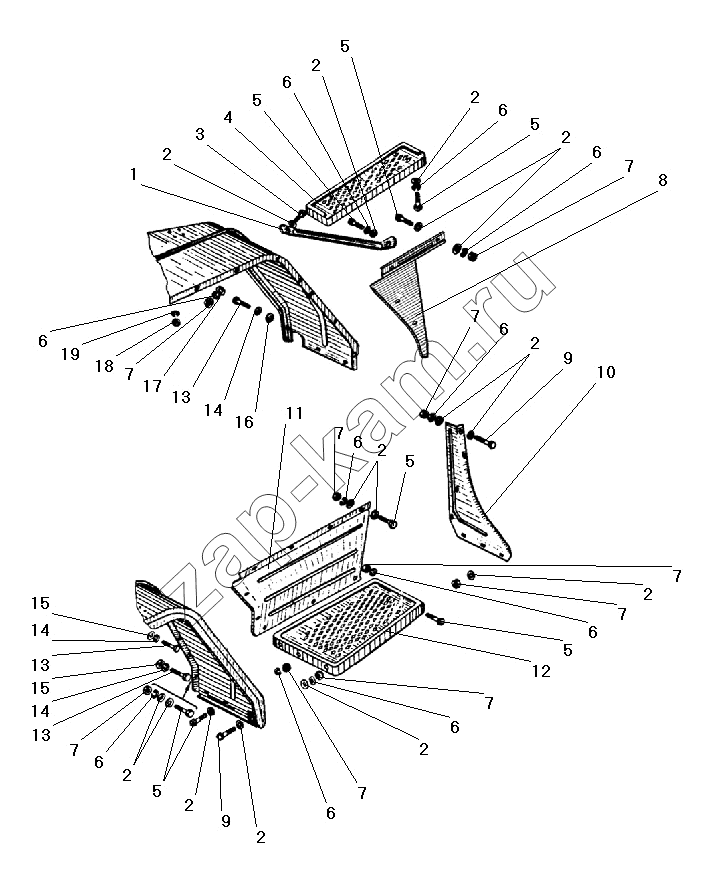

Схема/чертеж: Установка правой и левой подножек / УралАЗ УРАЛ-55571-40
1
2
2
2
2
2
2
2
2
2
2
2
3
4
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
8
9
9
10
11
12
13
13
13
14
14
14
15
15
16
17
18
19
Поз. Артикул Название детали Кол-во Цена
1 5557Я-8403152 Растяжка 1; -
2 252038-П29 Шайба 8,5 39; -
3 4320Я2-8401303 Болт 1; -
4 4320-8405010 Подножка правая в сборе 1; -
5 201456-П29 Болт М8-6gх20 27; -
6 252135-П2 Шайба 8 пружинная 21; -
7 250510-П29 Гайка М8-6Н 27; -
8 4320Я-8405018 Брызговик правый 1; -
9 201458-П29 Болт М8-6gх25 3; -
10 375-8405025-11 Кронштейн подножки левый 1; -
11 375-8405023-Б Брызговик подножки левый 1; -
12 375-8405013-01 Подножка левая в сборе 1; -
13 201499-П29 Болт М10-6gх30 6; -
14 252136-П2 Шайба 10 пружинная 5; -
15 335522-П29 Шайба 6; -
16 252039-П29 Шайба 10 2; -
17 335615-П29 Шайба 8,5 1; -
18 250508-П29 Гайка М6-6Н 4; -
19 252134-П2 Шайба 6 пружинная 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
