Установка тормозного крана
/ УралАЗ УРАЛ-55571-40

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

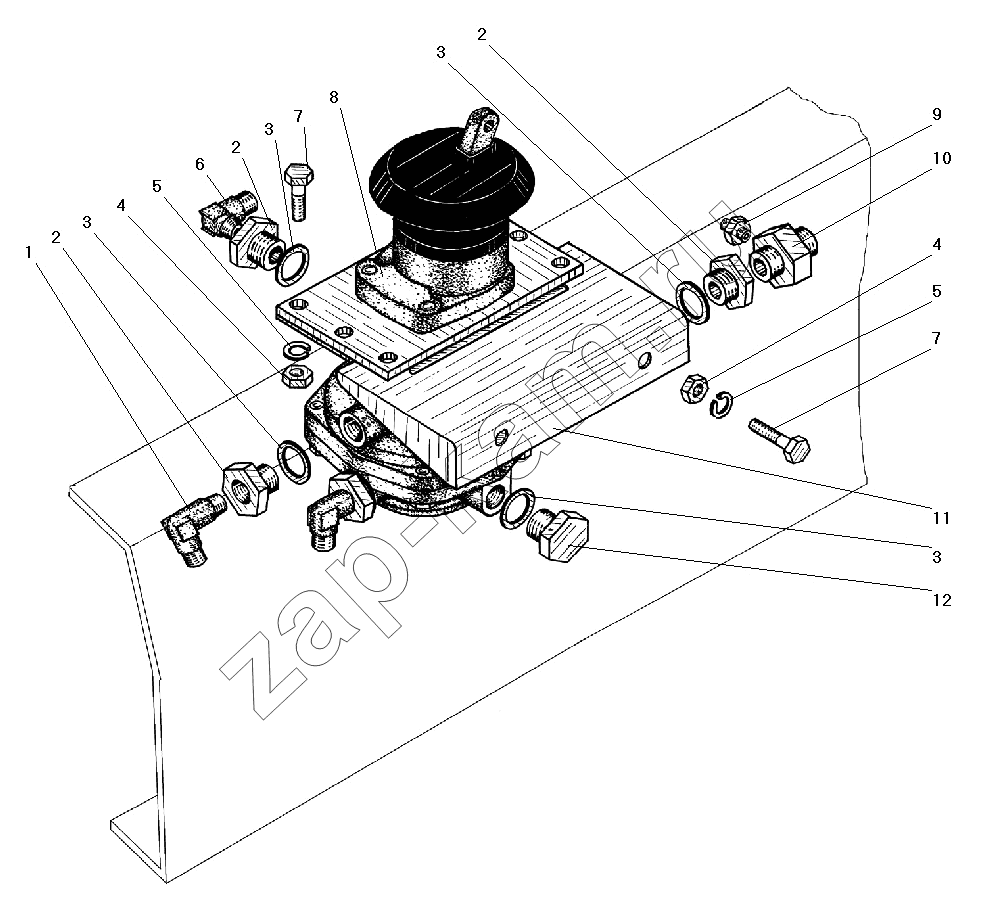

Схема/чертеж: Установка тормозного крана / УралАЗ УРАЛ-55571-40
1
2
2
2
3
3
3
3
4
4
5
5
6
7
7
8
9
10
11
12
Поз. Артикул Название детали Кол-во Цена
1 339046 Угольник М20х1,5 КГ3/8" 2; -
2 4320-3515068 Пробка 6; -
3 4320-3514023 Прокладка 8; -
4 250512-П29 Гайка М10 6; -
5 252136-П2 Шайба 10 пружинная 6; -
6 339039 Угольник М16х1,5 К3/8" 2; -
7 201497-П29 Болт М10-6gх25 6; -
8 100-3514008 Кран тормозной в сборе 1; -
9 339200-П29 Штуцер М10х1 К1/8" 2; -
10 339697 Тройник К1/8"-М20х1,5-К3/8" 2; -
11 4320-3514150 Кронштейн 1; -
12 339536 Пробка М22х1,5 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
