Установка воздушных баллонов
/ УралАЗ УРАЛ-55571-40

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

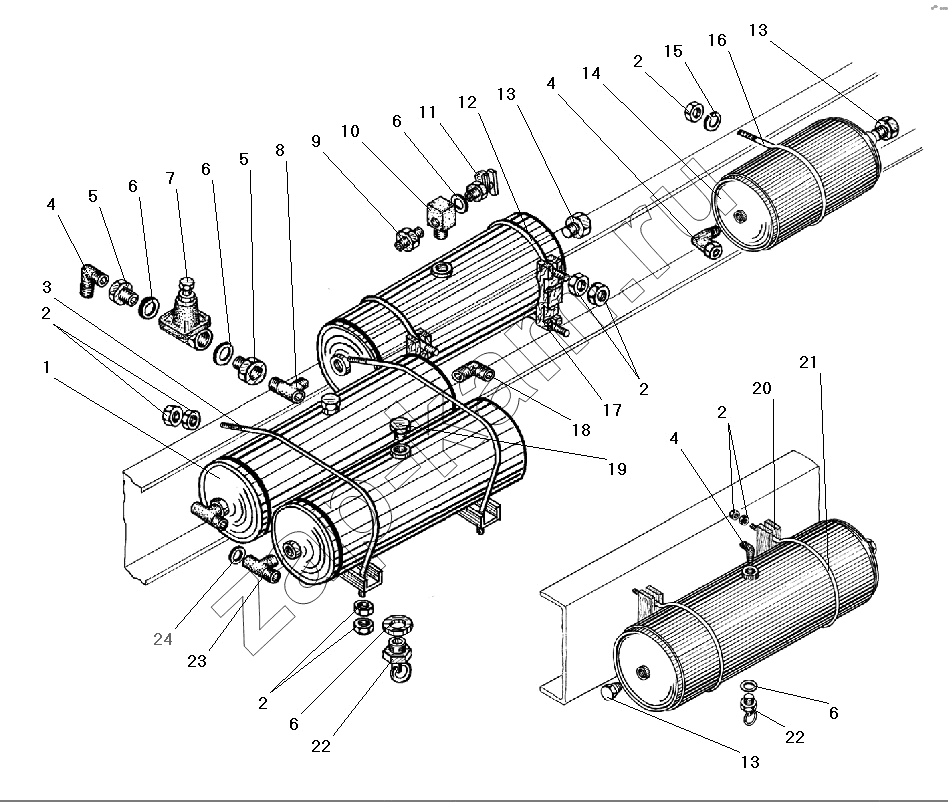

Схема/чертеж: Установка воздушных баллонов / УралАЗ УРАЛ-55571-40
1
2
2
2
2
2
3
4
4
4
5
5
6
6
6
6
6
7
8
9
10
11
12
13
13
13
14
15
16
17
18
19
20
21
22
22
23
24
Поз. Артикул Название детали Кол-во Цена
1 375-3513015-10 Баллон воздушный в сборе 4; -
2 250510-П29 Гайка М8-6Н 25; -
3 4320-3513018-01 Хомут 2; -
4 339039 Угольник М16х1,5 К3/8" 3; -
5 4320-3515068 Пробка 2; -
6 4320-3514023 Прокладка 7; -
7 100-3515010 Клапан защитный одинарный в сборе 1; 400 ₽
8 339707 Тройних К3/8"-М12х1,5-К3/8" 1; -
9 339051 Штуцер К3/8"-М16х1,5 1; -
10 339824 Тройник М22х1,5 К3/8" 1; -
11 100-3515310-01 Клапан контрольного вывода 1; -
12 375-3513018-01 Хомут 2; -
13 338765 Пробка К3/8" 3; -
14 4320-3513050 Баллон дополнительный 1; -
15 252135-П2 Шайба 8 пружинная 1; -
16 4320-3513057 Хомут 1; -
17 375-3513017 Подкладка первого воздушного баллона 2; -
18 339046 Угольник М20х1,5 КГ3/8" 2; -
19 262533-П29 Пробка РК 3/8" 2; -
20 4322-3513017 Подкладка 2; -
21 4322-3513018 Хомут 2; -
22 100-3513110 Клапан слива конденсата в сборе 4; -
23 339668 Тройник К3/8"-М20х1,5-М12х1,5 2; -
24 4320-3506054 Прокладка 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
