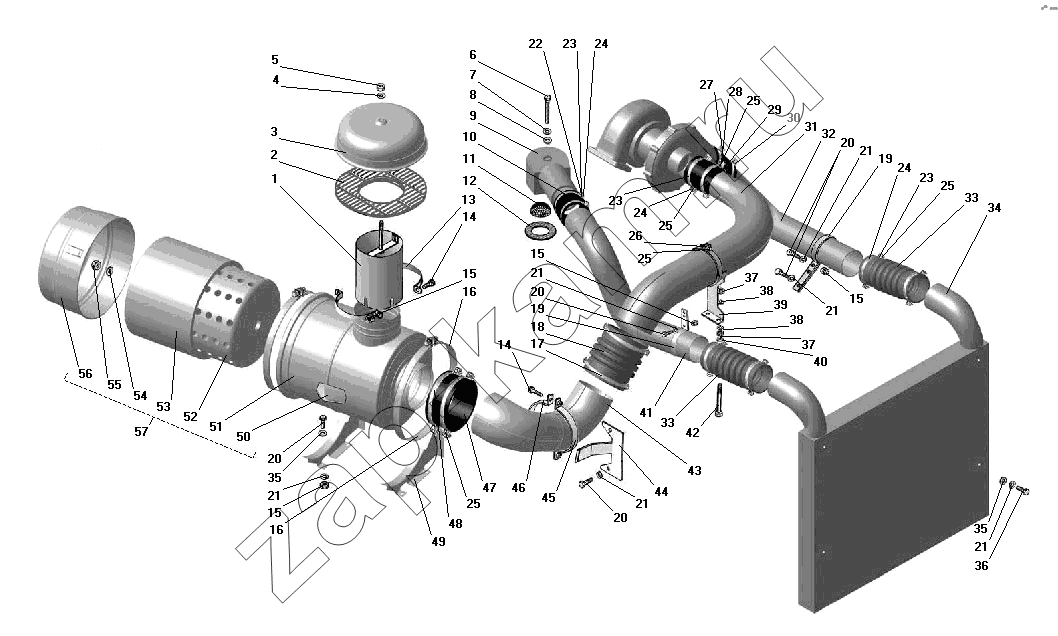

Воздухопровод с воздушным фильтром
/ УралАЗ УРАЛ-55571-40
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
15
15
16
16
17
18
19
19
20
20
20
20
21
21
21
21
21
21
22
23
23
23
24
24
24
25
25
25
25
25
26
27
28
29
30
31
32
33
33
34
35
35
36
37
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 4320Я3-1109126 | Труба воздухозаборная | 1; | |
| 2 | 5323РХ-1109124 | Обечайка колпака | 1; | |
| 3 | 4322-1109119-10 | Колпак | 1; | |
| 4 | 252005-П29 | Шайба 8 | 1; | |
| 5 | 251645-П29 | Гайка М8-6Н | 1; | |
| 6 | 332716 | Болт | 1; | |
| 7 | 252039-П29 | Шайба 10 | 1; | |
| 8 | 4320-8101187 | Уплотнитель | 1; | |
| 9 | 4320Я2-1109132 | Насадок | 1; | |
| 10 | 4320Я3-1109044 | Муфта соединительная | 1; | |
| 11 | 4320Я-1109437 | Сетка | 1; | |
| 12 | 4320Я-1109435-10 | Кольцо уплотнительное | 1; | |
| 13 | 6361КХ-1109390 | Хомут | 2; | |
| 14 | 201457-П29 | Болт М8-6gх22 | 4; | |
| 15 | 250510-П29 | Гайка М8-6Н | 13; | |
| 16 | 4320Я-1109182 | Хомут в сборе | 2; | |
| 17 | 5323-1109182 | Лента хомута | 2; | |
| 18 | 4322-1109428 | Щланг соединительный в сборе | 1; | |
| 19 | 4320Я3-1109143 | Кронштейн воздуховода | 2; | |
| 20 | 201454-П29 | Болт М8-6gх16 | 14; | |
| 21 | 252135-П2 | Шайба 8 пружинная | 18; | |
| 22 | 200270-П29 | Болт М8х55 | 4; | |
| 23 | 4320Я3-1109180 | Половина хомута | 8; | |
| 24 | 4320Я3-1109179 | Половина хомута | 8; | |
| 25 | 331006 | Болт хомута | 23; | |
| 26 | 4320Я-1109184 | Лента хомута | 1; | |
| 27 | 4320Я3-1109181 | Половина хомута | 2; | |
| 28 | 4320Я3-1109182 | Половина хомута | 2; | |
| 29 | 4320Я3-1109043 | Муфта трубокомпрессора | 1; | |
| 30 | 5323РХ-1109041 | Муфта соединительная | 1; | |
| 31 | 4320Я3-1109112 | Воздуховод верхний | 1; | |
| 32 | 4320Я3-1109114 | Воздуховод левый | 1; | |
| 33 | 4320Я3-1109220 | Шланг соединительный | 2; | |
| 34 | 4320Я3-1109530-01 | Охладитель | 1; | |
| 35 | 252038-П29 | Шайба 8,5 | 12; | |
| 36 | 200277-П29 | Болт М8-6gх90 | 4; | |
| 37 | 250512-П29 | Гайка М10 | 4; | |
| 38 | 252136-П2 | Шайба 10 пружинная | 4; | |
| 39 | 4320Я3-1109400 | Кронштейн | 1; | |
| 40 | 335630 | Шайба | 2; | |
| 41 | 4320Я3-1109116 | Воздухопровод правый | 1; | |
| 42 | 200332-П29 | Болт М10-6gх115 | 2; | |
| 43 | 4320Я3-1109110 | Воздуховод нижний | 1; | |
| 44 | 4320Я3-1109153 | Держатель воздухопровода | 1; | |
| 45 | 4320Я3-1109161 | Половина кронштейна | 1; | |
| 46 | 4320Я3-1109163-10 | Лента кронштейна | 1; | |
| 47 | 6361КХ-1109041 | Муфта соединительная | 1; | |
| 48 | 6361КХ-1109182 | Хомут | 2; | |
| 49 | 4320Я3-1109141 | Ложе фильтра воздушного | 2; | |
| 50 | 7405.1109554 | Завихритель | 1; | |
| 51 | 7405.1109515 | Корпус с пылеотбойником в сборе | 1; | |
| 52 | 7405.1109560 | Элемент фильтрующий в сборе | 1; | |
| 53 | 7405.1109574 | Предочиститель | 1; | |
| 54 | 1/26443/01 | Шайба плоская 10х35 | 1; | |
| 55 | 1/25745/11 | Гайка М10х1,25 | 1; | |
| 56 | 7405.1109580 | Крышка фильтра | 1; | |
| 57 | 7405.1109510 | Фильтр воздушный в сборе | 1; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
