Штора радиатора
/ УралАЗ УРАЛ-5557-31

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

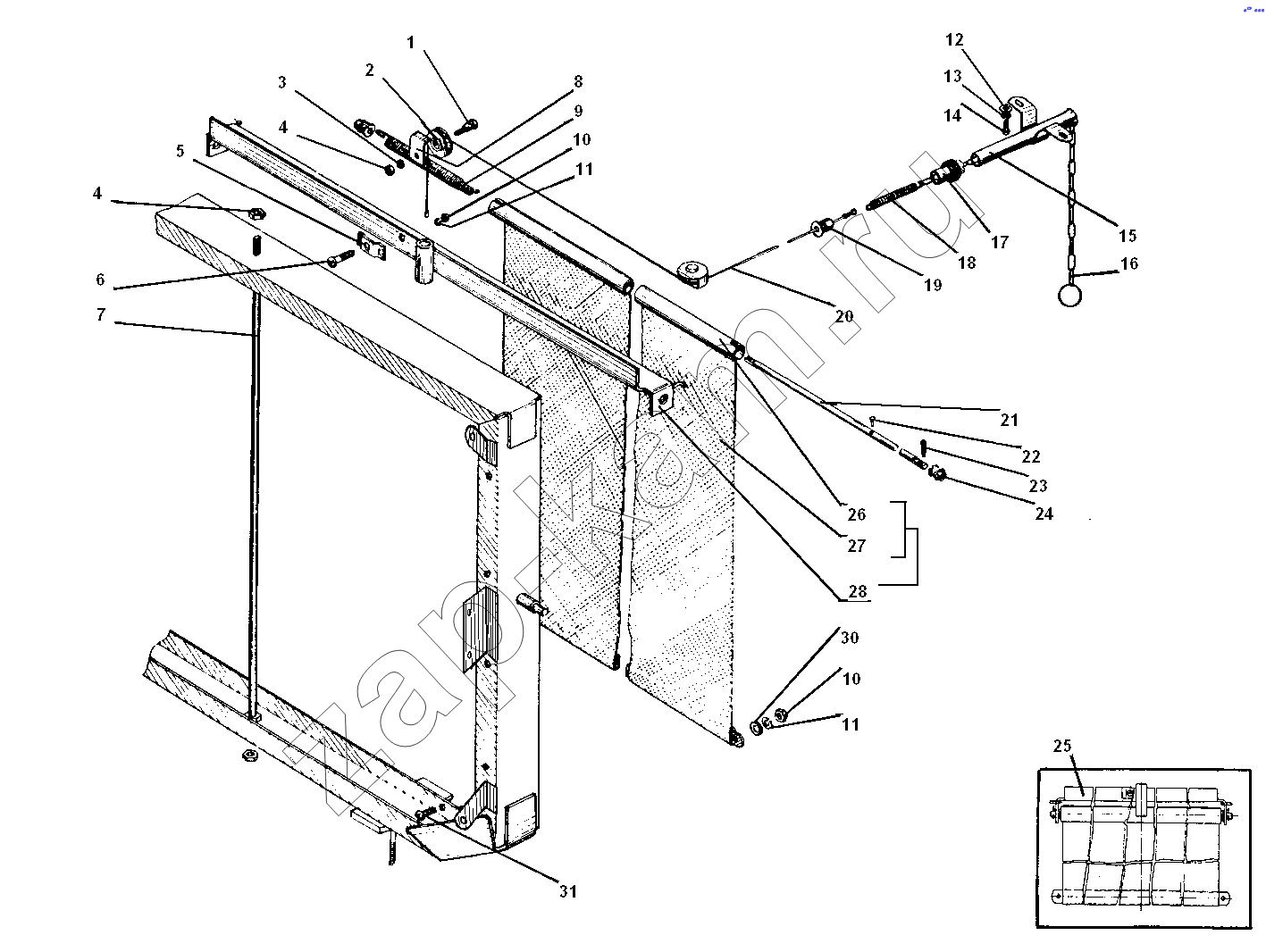

Схема/чертеж: Штора радиатора / УралАЗ УРАЛ-5557-31
1
2
3
4
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
30
31
Поз. Артикул Название детали Кол-во Цена
1 375-1310290 Ось ролика привода шторы 2; -
2 375-1310291 Ролик привода шторы 2; -
3 252135-П2 Шайба 8 пружинная 2; -
4 250510-П29 Гайка М8-6Н 5; -
5 375-1310343 Зажим троса 1; -
6 220082-П29 Винт М5-6gх20 1; -
7 4322-1310410 Шток шторы 1; -
8 375-1310357 Ограничитель троса привода шторы 2; -
9 375-1310276 Пружина валика шторы 1; -
10 250464-П29 Гайка М5-6Н 3; -
11 252133-П2 Шайба 5Т 3; -
12 252004-П29 Шайба 6 2; -
13 252134-П2 Шайба 6 пружинная 2; -
14 201418-П29 Болт М6-6gх16 2; -
15 375-1310375 Трубка направляющая привода шторы в сборе 1; -
16 375-1310385-01 Цепь привода шторы в сборе 1; -
17 Н-2010 Втулка 1; -
18 375-1310389 Компенсатор привода шторы 1; -
19 375-1310403-01 Уплотнитель привода шторы в сборе 1; -
20 4320Я2-1310206 Трос тяги в сборе 1; -
21 4322-1310271 Ось 1; -
22 252542-П29 Заклепка 3х12 1; -
23 258024-П29 Шплинт 2,5х16 2; -
24 375-1310298 Подшипник валика шторы 2; -
25 4322-1310252 Штора радиатора в сборе 1; -
26 4322-1310254 Валик шторы в сборе 1; -
27 375-1310265 Полотно шторы радиатора в сборе 1; -
28 4322-1310285 Валик шторы с полотном в сборе 1; -
30 252036-П29 Шайба 5 2; -
31 220078-П29 Винт М5-6gх12 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
