Тройной защитный клапан
/ УралАЗ УРАЛ-5557-31

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

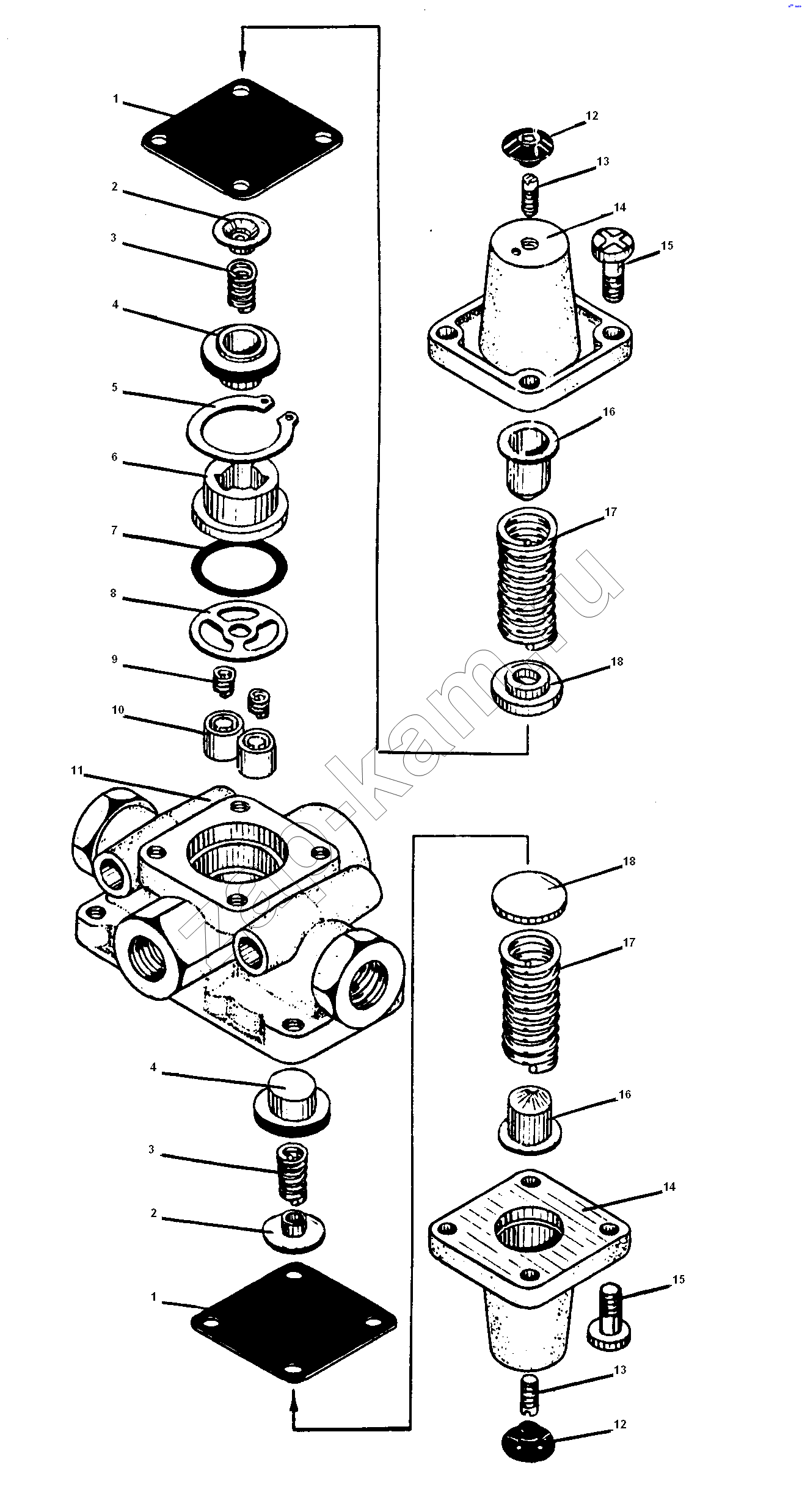

Схема/чертеж: Тройной защитный клапан / УралАЗ УРАЛ-5557-31
1
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
Поз. Артикул Название детали Кол-во Цена
1 100-3515230 Диафрагма 3; -
2 100-3515221 Толкатель 3; -
3 100-3515227 Пружина 3; -
4 100-3515225 Клапан в сборе 3; -
5 489313 Кольцо упорное 1; -
6 100-3515222 Направляющая 1; -
7 100-3515223 Кольцо 1; -
8 100-3515224 Шайба 1; -
9 100-3515245 Пружина 2; -
10 100-3515228 Клапан 2; -
11 100-3515220 Корпус 1; -
12 100-3515243 Колпачок защитный 3; -
13 302199 Винт 3; -
14 100-3515240 Крышка 3; -
15 302210 Винт 12; -
16 100-3515234 Тарелка пружины 3; -
17 100-3515232 Пружина 3; -
18 100-3515233 Направляющая 3; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
