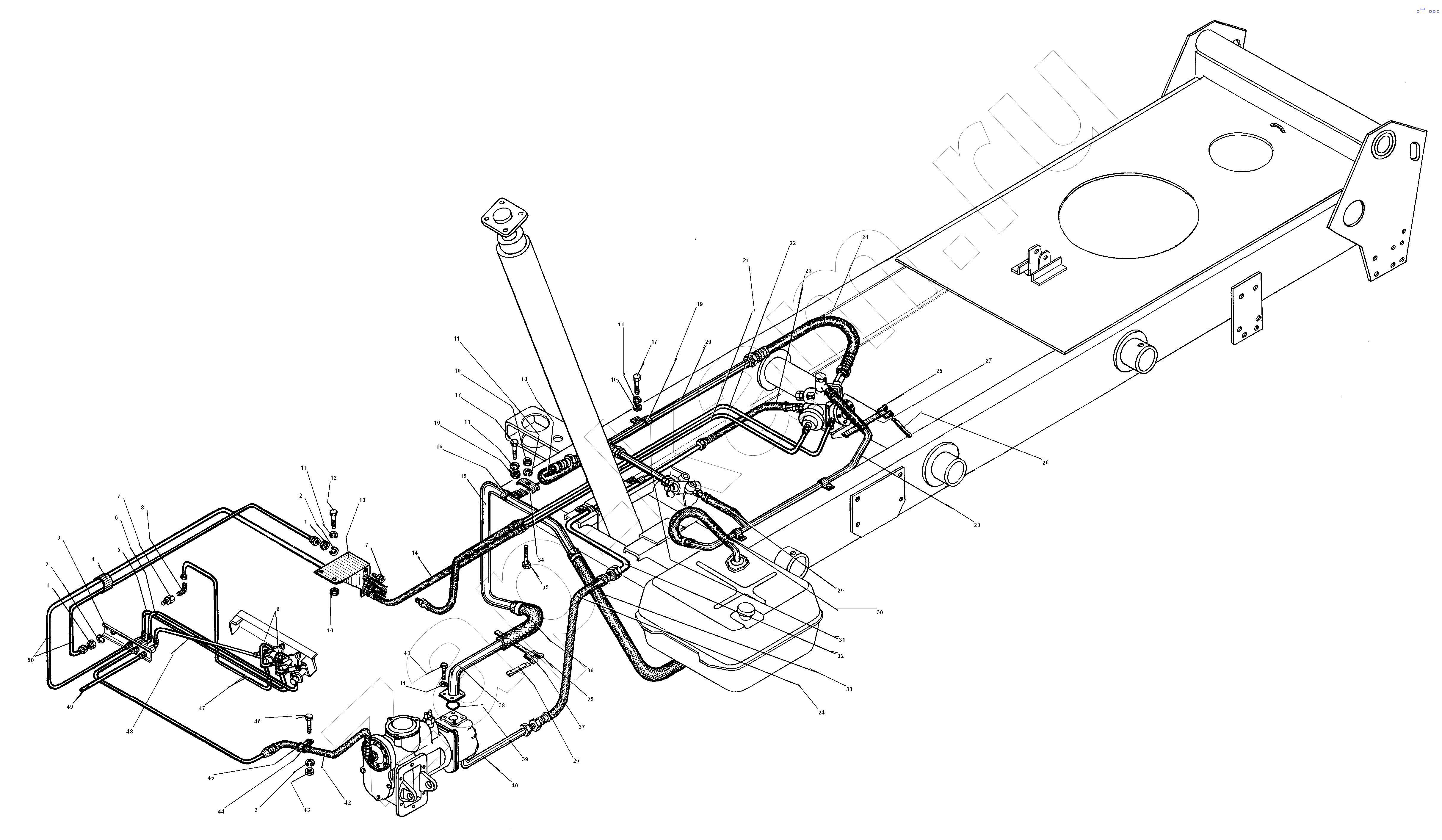

Трубопроводы и шланги самосвальной установки
/ УралАЗ УРАЛ-5557-31
1
1
2
2
2
3
4
5
6
7
7
8
9
10
10
10
10
11
11
11
11
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
24
25
25
26
26
27
28
29
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 250513-П29 | Гайка М10х1-6Н | 7; | |
| 2 | 252156-П2 | Шайба 10 пружинная | 7; | |
| 3 | 5557-8606065 | Основание штуцеров | 1; | |
| 4 | 5557-8606072 | Накладка защитная | 1; | |
| 5 | 5557-8606108 | Труба в сборе от крана к основанию на подъем платформы | 1; | |
| 6 | 5557-8606106 | Труба в сборе от крана к приводу насоса | 1; | |
| 7 | 339705 | Штуцер | 5; | |
| 8 | 339520-П29 | Угольник М10х1 К1/8" | 4; | |
| 9 | 5557-8606128 | Трубка воздуховодная | 2; | |
| 10 | 250510-П29 | Гайка М8-6Н | 14; | |
| 11 | 252155-П2 | Шайба 8 пружинная | 14; | |
| 12 | 201453-П29 | Болт М8-6gх14 | 2; | |
| 13 | 55571-8606058 | Кронштейн | 1; | |
| 14 | 4320-3570170 | Шланг гибкий | 2; | |
| 15 | 55571-8609042 | Труба всасывающая | 1; | |
| 16 | 339969 | Скоба | 2; | |
| 17 | 201455-П29 | Болт М8-6gх18 | 7; | |
| 18 | 55571-8609112 | Шланг высокого давления | 1; | |
| 19 | 339750 | Скоба | 5; | |
| 20 | 55224-8609214 | Трубопровод в сборе от крана к гидроцилиндру | 1; | |
| 21 | 55571-8606120 | Труба в сборе от шланга подъема к блоку | 1; | |
| 22 | 55571-8606122 | Труба в сборе от шланга опускания к блоку | 1; | |
| 23 | 5557-8609111 | Шланг высокого давления | 1; | |
| 24 | 55571-8609110 | Шланг высокого давления | 2; | |
| 25 | 339000-П29 | Пряжка хомута | 12; | |
| 26 | 297575-П29 | Шплинт 6х22 | 12; | |
| 27 | 339155-П29 | Лента стяжная | 8; | |
| 28 | 55571Х-8609224 | Труба сливная | 1; | |
| 29 | 55571-8609184 | Шланг сливной | 2; | |
| 30 | 5557-8609184 | Шланг сливной | 1; | |
| 31 | 55571-8609254 | Труба от блока к ограничительному | 1; | |
| 32 | 55571-8609208 | Трубопровод в сборе от масляного насоса к гидрораспределителю | 1; | |
| 33 | 5557-8609034 | Шланг всасывающий | 1; | |
| 34 | 5557-8606074 | Скоба крепления шлангов | 1; | |
| 35 | 200271-П29 | Болт М8-6gх60 | 1; | |
| 36 | 55571-8609034 | Шланг всасывающий | 1; | |
| 37 | 339002-П29 | Лента стяжная | 4; | |
| 38 | 5557Я-8609040-10 | Труба всасывающая | 1; | |
| 39 | 5557Х-8607014 | Кольцо 034-038-25-2-2 | 2; | |
| 40 | 5557Я-8607330-20 | Труба от масляного насоса к гидрораспределителю в сборе | 1; | |
| 41 | 201458-П29 | Болт М8-6gх25 | 8; | |
| 42 | 5323-1803326 | Шланг | 1; | |
| 43 | 250512-П29 | Гайка М10 | 1; | |
| 44 | 339098-П29 | Хомут крепления шланга | 1; | |
| 45 | 375-3506023 | Прокладка хомута | 1; | |
| 46 | 201493-П29 | Болт М10-6gх16 | 1; | |
| 47 | 5557-8606110 | Труба в сборе от крана к основанию на опускание платформы | 1; | |
| 48 | 5557-8606104 | Труба в сборе к кранам управления | 1; | |
| 49 | 5557-8606102 | Труба в сборе от крестовины разбора воздуха к штуцеру | 1; | |
| 50 | 55571-8606116 | Труба в сборе от основания к шлангам | 2; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
