Трубопроводы системы отопления кабины
/ УралАЗ УРАЛ-5557-31

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

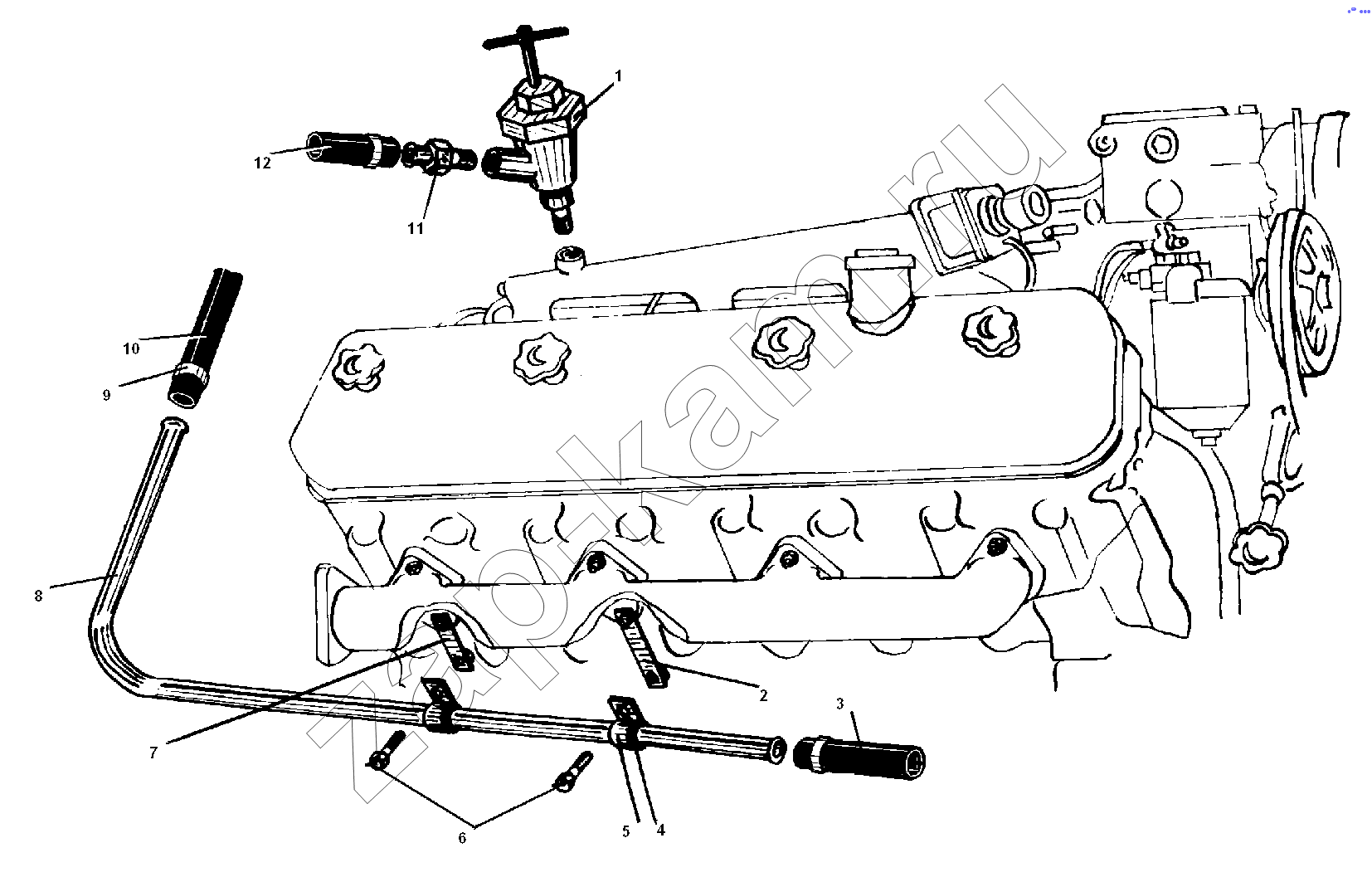

Схема/чертеж: Трубопроводы системы отопления кабины / УралАЗ УРАЛ-5557-31
1
2
3
4
5
6
7
8
9
10
11
12
Поз. Артикул Название детали Кол-во Цена
1 5557-8101180 Кран масляного радиатора в сборе 1; -
2 4320Я-8101298 Кронштейн трубы отопителя задний 1; -
3 5323-3408670 Шланг сливной 1; -
4 375-3506023 Прокладка хомута 2; -
5 339098-П29 Хомут крепления шланга 2; -
6 201416-П29 Болт М6-6gх12 2; -
7 4320Я-8101291 Кронштейн трубы отопителя передний 1; -
8 4320Я-8101453 Труба отопителя отводящая 1; -
9 00.78-00 Хомут червячный 3; -
10 4320-8101222 Шланг отопителя верхний 1; -
11 4320-1013123 Штуцер 1; -
12 4320-3408670 Шланг сливной 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
