Установка клапана с трубками
/ УралАЗ УРАЛ-5557-31

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

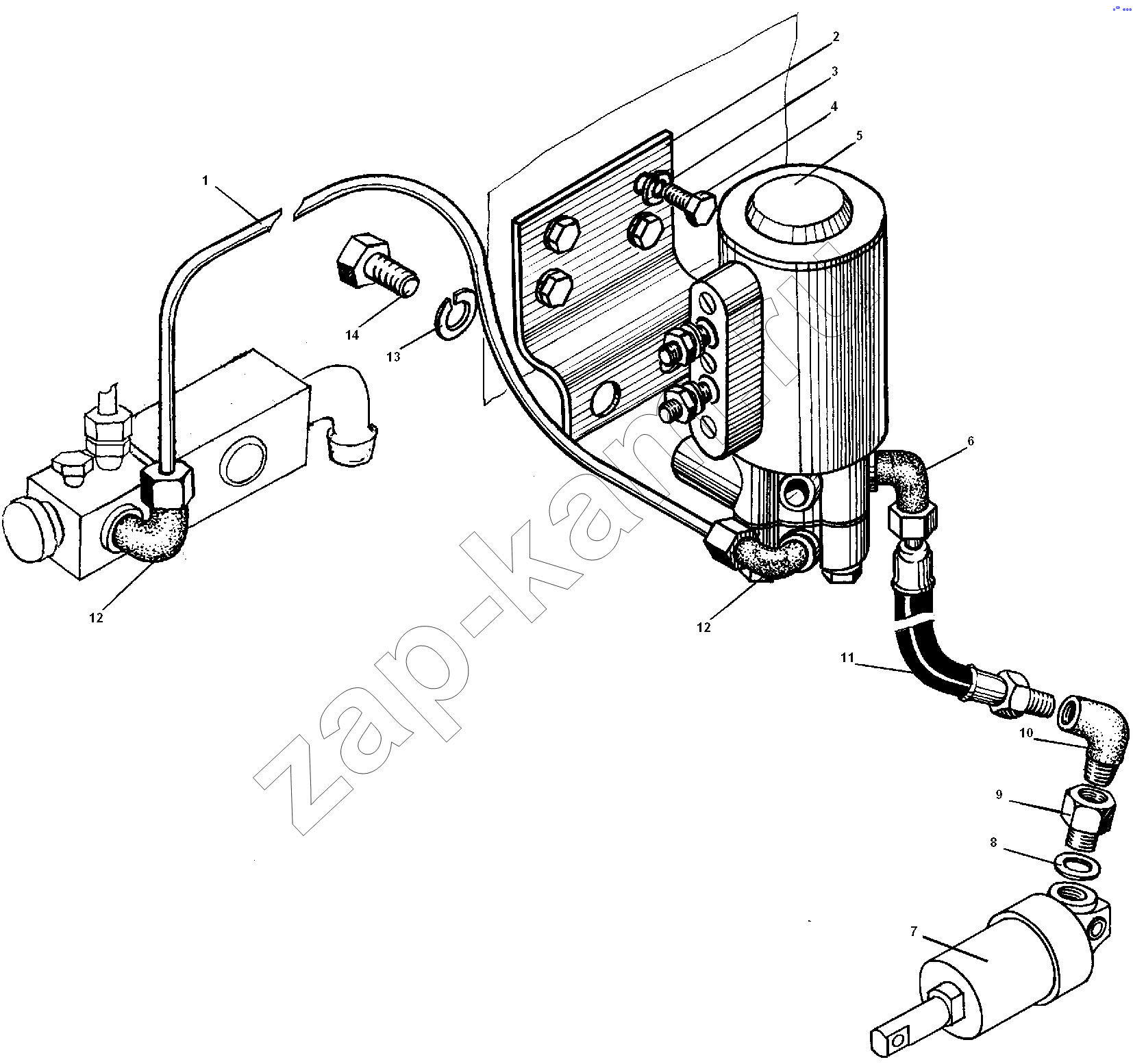

Схема/чертеж: Установка клапана с трубками / УралАЗ УРАЛ-5557-31
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
Поз. Артикул Название детали Кол-во Цена
1 4320ЯХ-3570070 Трубка 1; -
2 4320-3570113-01 Кронштейн клапана 1; -
3 252134-П2 Шайба 6 пружинная 4; -
4 201418-П29 Болт М6-6gх16 4; -
5 5323-3721500 Клапан с электромагнитом 1; -
6 339358 Угольник 1; -
7 100-35701101 Цилиндр пневматический в сборе 1; -
8 375-3430081 Прокладка уплотнительная 1; -
9 339766 Штуцер К1/8"-М10х1 1; -
10 375-4245114 Штуцер подвода воздуха 1; -
11 4320-3570180 Шланг гибкий вспомогательного тормоза в сборе 1; -
12 339520-П29 Угольник М10х1 К1/8" 2; -
13 252136-П2 Шайба 10 пружинная 2; -
14 201674-П29 Болт М10х1,25-6gх20 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
