Установка крана управления давлением
/ УралАЗ УРАЛ-5557-31

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

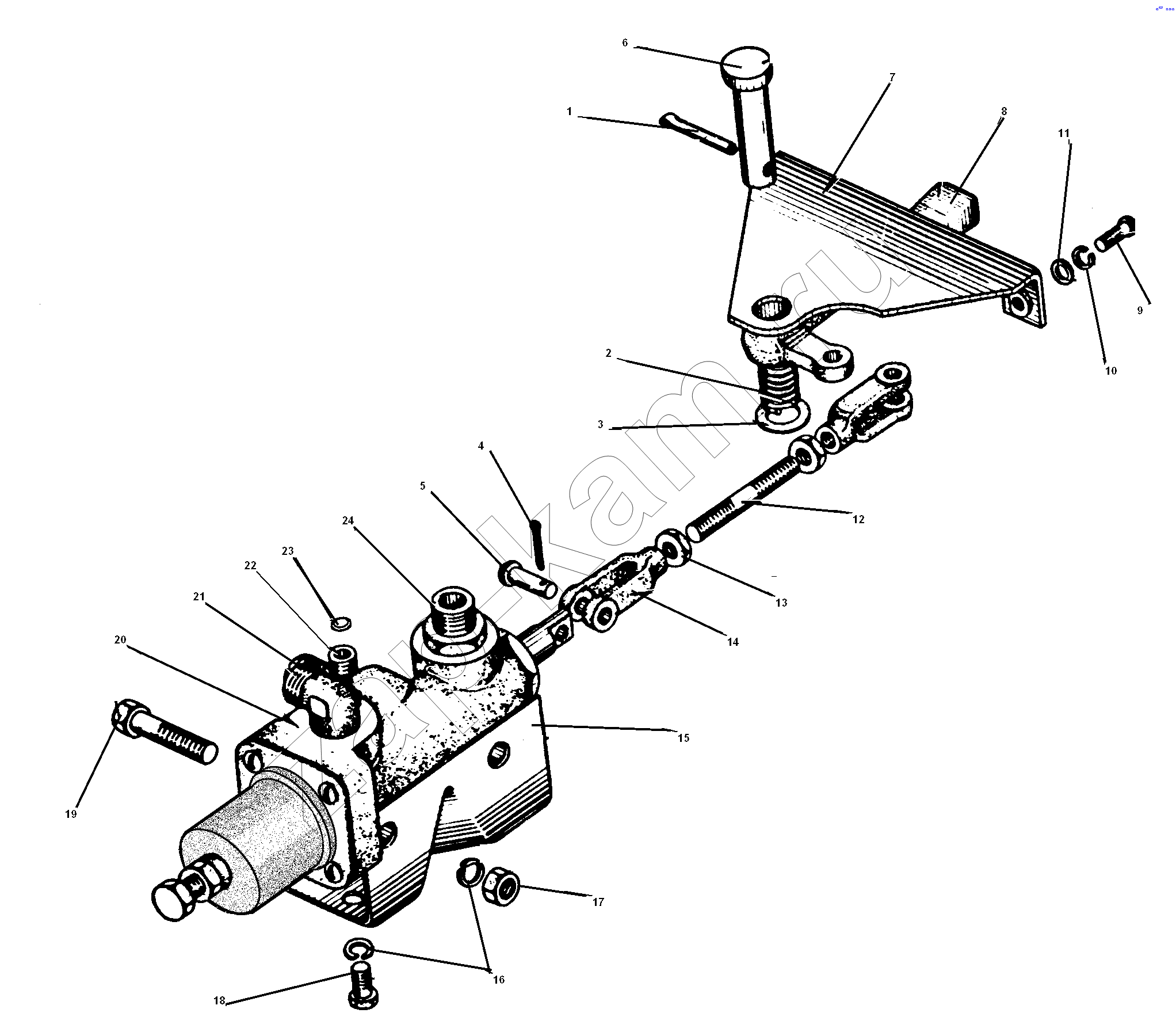

Схема/чертеж: Установка крана управления давлением / УралАЗ УРАЛ-5557-31
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Поз. Артикул Название детали Кол-во Цена
1 258041-П29 Шплинт 3,2х32 1; -
2 375-4222017 Пружина рычага нажимная 1; -
3 252007-П29 Шайба 12 1; -
4 258011-П29 Шплинт 2х10 2; -
5 260012-П52 Палец 6х20 2; -
6 260089-П52 Палец 12х40 1; -
7 4320-3122014 Кронштейн рычага в сборе 1; -
8 4320-3122012 Рычаг крана в сборе 1; -
9 220104-П29 Винт М6-6gх14 2; -
10 252134-П2 Шайба 6 пружинная 2; -
11 252004-П29 Шайба 6 2; -
12 375-4222024-10 Стержень 1; -
13 250508-П29 Гайка М6-6Н 2; -
14 4320-3122065 Вилка 2; -
15 375-4222018 Кронштейн 1; -
16 252135-П2 Шайба 8 пружинная 4; -
17 250510-П29 Гайка М8-6Н 2; -
18 201454-П29 Болт М8-6gх16 2; -
19 200265-П29 Болт М8-6gх40 2; -
20 11.3122009-02 Кран управления давлением с клапаном-ограничителем в сборе 1; -
21 339039 Угольник М16х1,5 К3/8" 1; -
22 339236 Тройник М16х1,5-М10х1-К3/8" 1; -
23 4320-3122070 Шайба 1; -
24 339442-П29 Штуцер М16х1,5 К3/8" 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
