Установка тормозного крана
/ УралАЗ УРАЛ-5557-31

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

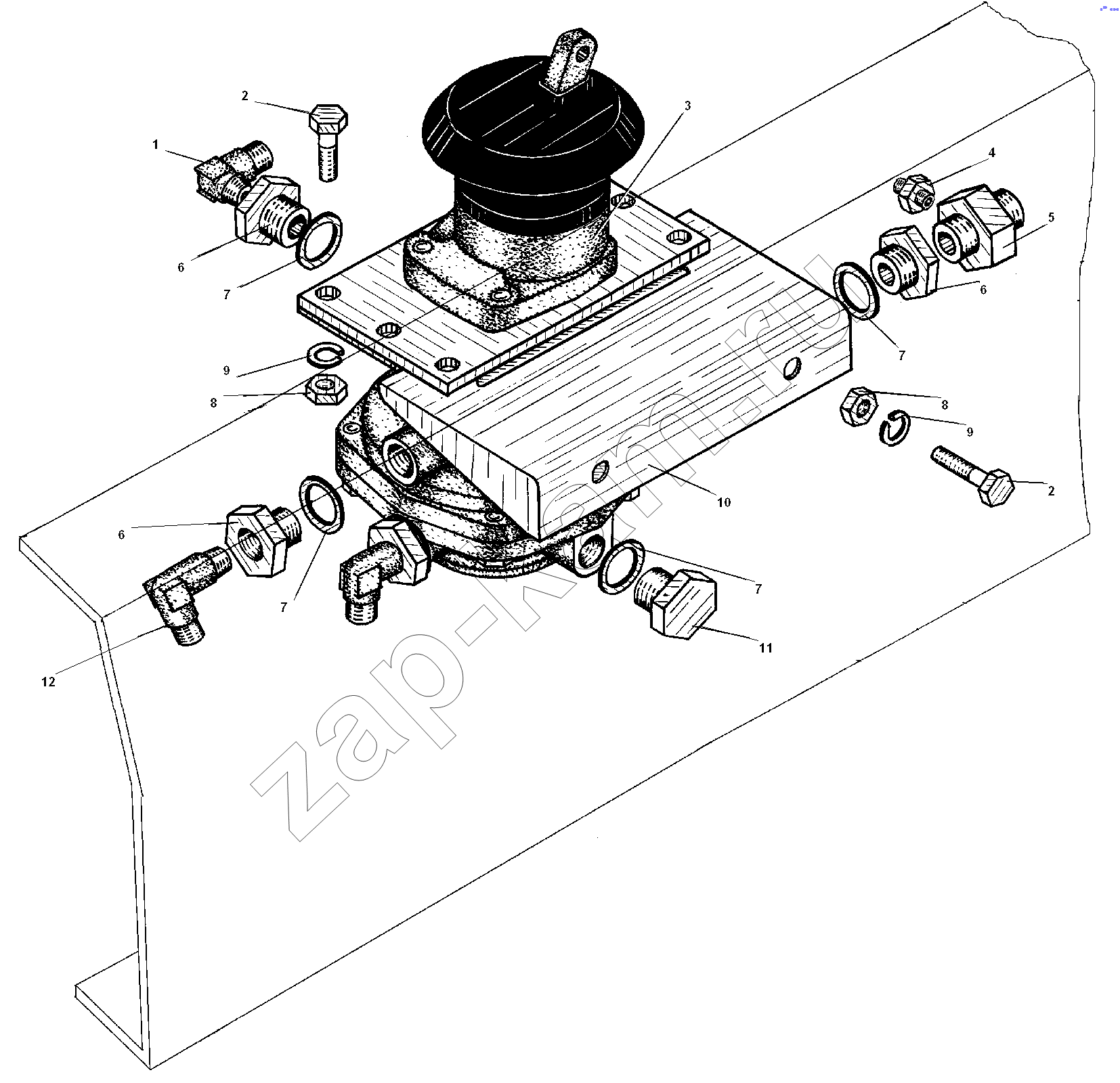

Схема/чертеж: Установка тормозного крана / УралАЗ УРАЛ-5557-31
1
2
2
3
4
5
6
6
6
7
7
7
7
8
8
9
9
10
11
12
Поз. Артикул Название детали Кол-во Цена
1 339039 Угольник М16х1,5 К3/8" 2; -
2 201497-П29 Болт М10-6gх25 6; -
3 100-35140081 Кран тормозной в сборе 1; -
4 339200-П29 Штуцер М10х1 К1/8" 2; -
5 339697 Тройник К1/8"-М20х1,5-К3/8" 2; -
6 4320-3514068 Пробка 6; -
7 4320-3514023 Прокладка 8; -
8 250512-П29 Гайка М10 6; -
9 252136-П2 Шайба 10 пружинная 6; -
10 4320-3514150 Кронштейн 1; -
11 339536 Пробка М22х1,5 2; -
12 339046 Угольник М20х1,5 КГ3/8" 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
