Кран управления закрыванием боковых бортов
/ УралАЗ УРАЛ-5557-40

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

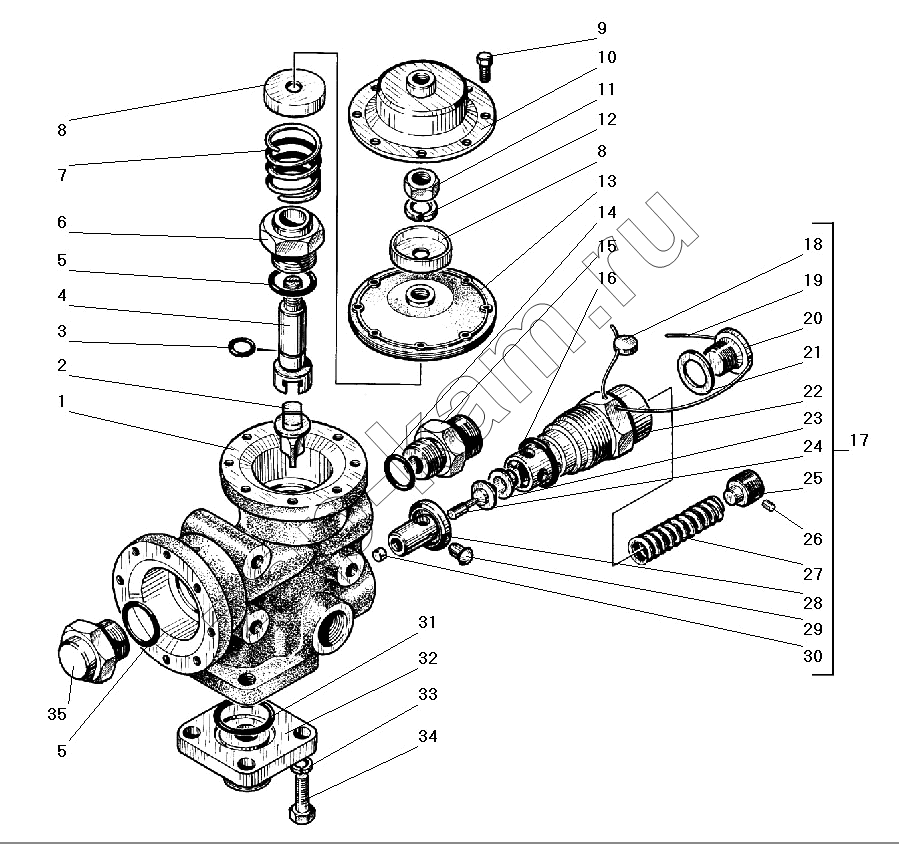

Схема/чертеж: Кран управления закрыванием боковых бортов / УралАЗ УРАЛ-5557-40
1
2
3
4
5
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
Поз. Артикул Название детали Кол-во Цена
1 5511-8607060 Корпус 1; -
2 5511-8607043 Клапан 1; -
3 012-016-25-2-2 Кольцо уплотнительное ГОСТ 9833-73 1; -
4 5511-8607029 Толкатель 1; -
5 024-029-30-2-2 Кольцо уплотнительное ГОСТ 9833-73 2; -
6 5511-8607032 Штуцер 1; -
7 5511-8607054 Пружина 1; -
8 5511-8607038 Шайба 2; -
9 201416-П29 Болт М6-6gх12 8; -
10 5511-8607020 Крышка в сборе 1; -
11 250617-П29 Гайка М10х1,25-6Н 1; -
12 252156-П2 Шайба 10 пружинная 1; -
13 5511-8607040 Диафрагма 1; -
14 021-025-25-2-2 Кольцо 1; -
15 5511-8607033 Штуцер 1; -
16 027-033-36-2-2 Кольцо уплотнительное ГОСТ 9833-73 1; -
17 5511-8607070 Клапан предохранительный 1; -
18 33-1110117 Пломба 1; -
19 258224-П29 Шплинт-проволока 0,8х150 1; -
20 5511-8607081 Пробка 1; -
21 1-02795-60 Прокладка 22х28х1 1; -
22 5511-8607074 Стакан пружины 1; -
23 5511-8607079 Тарелка 1; -
24 5511-8607078 Клапан 1; -
25 5511-8607022 Пробка 1; -
26 5511-8607082 Штифт 1; -
27 5511-8607023 Пружина 1; -
28 5511-8607076 Втулка направляющая 1; -
29 5511-8607083 Штифт 1; -
30 5511-8607077 Пробка 1; -
31 034-038-25-2-2 Кольцо уплотнительное ГОСТ 9833-73 1; -
32 5511-8604088 Штуцер 1; -
33 252155-П2 Шайба 8 пружинная 4; -
34 201458-П29 Болт М8-6gх25 4; -
35 5511-8607031 Штуцер 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
