Установка инструментального ящика и масляного бака
/ УралАЗ УРАЛ-5557-40

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

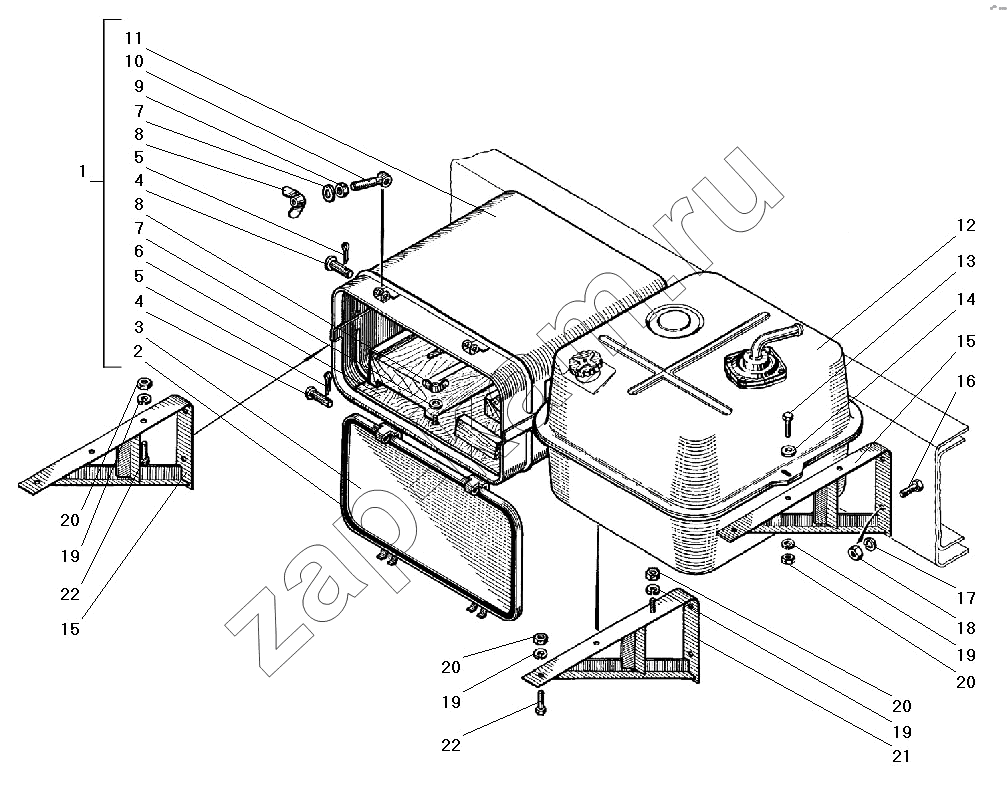

Схема/чертеж: Установка инструментального ящика и масляного бака / УралАЗ УРАЛ-5557-40
1
2
3
4
4
5
5
6
7
7
8
8
9
10
11
12
13
14
15
15
16
17
18
19
19
19
19
20
20
20
20
21
22
22
Поз. Артикул Название детали Кол-во Цена
1 5557-3919010-01 Ящик инструментальный в сборе 1; -
2 375-8036087-А Уплотнитель крышки 1; -
3 375-8036045-А Крышка ящика в сборе 1; -
4 260035-П52 Палец 8х28 4; -
5 258024-П29 Шплинт 2,5х16 4; -
6 5557-3919427-10 Полик инструментального ящика в сборе 1; -
7 252005-П29 Шайба 8 3; -
8 251513 Барашек М8 3; -
9 250510-П29 Гайка М8-6Н 2; -
10 361-6202110 Болт шарнирный в сборе 2; -
11 5557-3919008-01 Ящик инструментальный (сварка) 1; -
12 5557-8608009 Бак масляный 1; -
13 201497-П29 Болт М10-6gх25 1; -
14 252039-П29 Шайба 10 1; -
15 5557-3919444 Кронштейн инструментального ящика в сборе 2; -
16 201543-П29 Болт М12-6gх38 6; -
17 252137-П2 Шайба 12 пружинная 6; -
18 250514-П29 Гайка М12-6Н 6; -
19 252156-П2 Шайба 10 пружинная 5; -
20 250512-П29 Гайка М10 5; -
21 5557-3919443 Кронштейн инструментального ящика в сборе 1; -
22 201498-П29 Болт М10-6gх28 3; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
