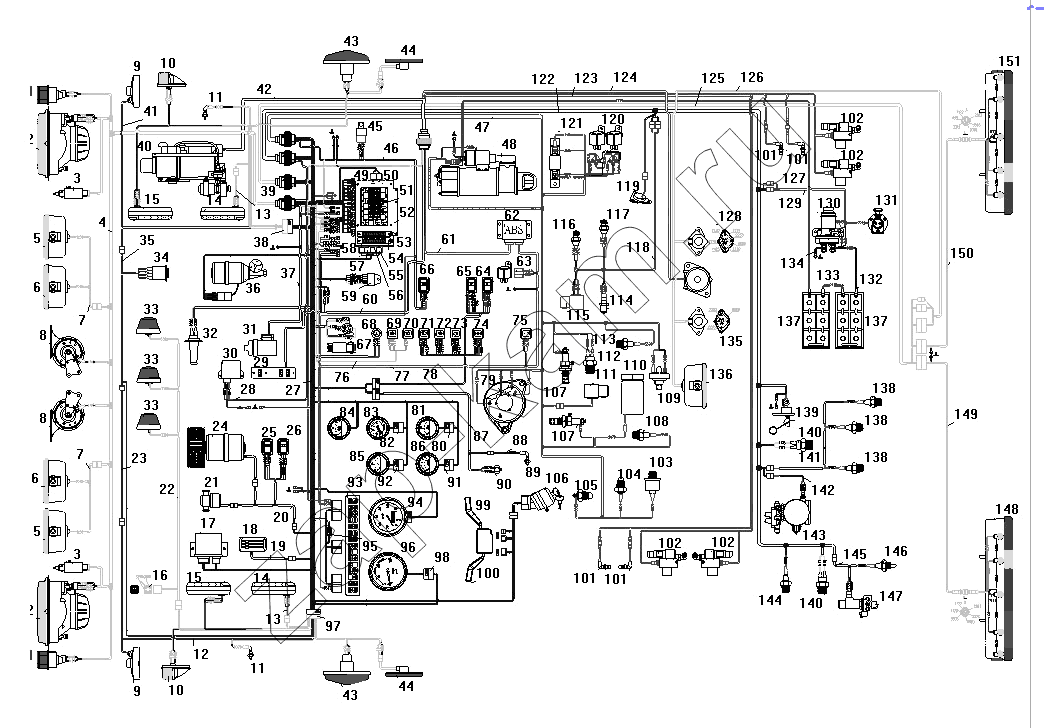

Схема электрооборудования
/ УралАЗ УРАЛ-63674
/137.gif)
1
1
2
2
3
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
33
34
35
36
37
38
39
40
41
42
43
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
101
101
101
102
102
102
102
103
104
105
106
107
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
137
138
138
138
139
140
140
141
142
143
144
145
146
147
148
149
150
151
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 1 | 26.3726010 | Указатель поворота | 2; | - | |
| 2 | 341.3711010 | Фара | 2; | - | |
| 3 | ЭПК 02-08 | Исполнительный элемент корректора фар | 2; | - | |
| 4 | 63645-3724029 | Пучок проводов шасси | 1; | - | |
| 5 | ФГ152АВ | Фара противотуманная | 2; | - | |
| 6 | 2012.3711 | Фара-прожектор | 2; | - | |
| 7 | 63634-3724065 | Пучок проводов к дополнительным фарам | 1; | - | |
| 8 | С306Д/С307Д-3721000 | Комплект рупорных звуковых сигналов | 1; | - | |
| 9 | 391.8201020 | Электороуправляемые зеркала заднего вида | 2; | - | |
| 10 | 264.3712010 | Фонарь передний габаритный | 2; | - | |
| 11 | ВК409-3710 | Дверные выключатели плафонов | 2; | - | |
| 12 | 63645-37224395 | Пучок проводов левого зеркала | 1; | - | |
| 13 | 63645-3724005 | Пучок проводов к плафону | 2; | - | |
| 14 | СИЕУ.453754.005-01 | Дополнительные плафоны освещения кабины | 2; | - | |
| 15 | СИЕУ.453754.005-01 | Дополнительные плафоны освещения кабины | 4; | - | |
| 16 | 3842.3710-02.38 | Выключатель фонарей знака автопоезда | 1; | - | |
| 17 | РС951А-3726-У-ХЛ | Реле-прерыватель указателей поворота | 1; | - | |
| 18 | [Щиток управления заслонками отопителя] | Щиток управления заслонками отопителя | 1; | - | |
| 19 | 63645-3724073 | Провод подсветки | 1; | - | |
| 20 | 63645-3724022 | Пучок проводов отопителя | 1; | - | |
| 21 | [Кран отопителя] | Кран отопителя | 1; | - | |
| 22 | 63645-3724203 | Пучок проводов к фонарям знака автопоезда | 1; | - | |
| 23 | 532303-3724397 | Пучок проводов зеркал центральный | 1; | - | |
| 24 | 6363-8101010 | Электродвигатель отопителя кабины | 1; | - | |
| 25 | П147-3709-02.08 | Переключатель управления отопителем кабины | 1; | - | |
| 26 | [Переключатель управления краном отопителя] | Переключатель управления краном отопителя | 1; | - | |
| 27 | 63645-3724010 | Пучок проводов основной | 1; | - | |
| 28 | 63645-3724020 | Пучок проводов добавочный | 1; | - | |
| 29 | 14ТСП.451.00.00.00.000 | Пульт управления | 1; | - | |
| 30 | 6312.3747000 | Реле демультипликатора | 1; | - | |
| 31 | ЭМКФ 35 | Корректор наклона фар | 1; | - | |
| 32 | 1212.5208000 | Стеклоомыватель | 1; | - | |
| 33 | 22.3731010 | Фонарь знака автопоезда | 3; | - | |
| 34 | 592/001 | Блок управления зеркалами заднего вида | 1; | - | |
| 35 | 63645-3724399 | Пучок проводов блока управления приводами зеркал | 1; | - | |
| 36 | 29.3780 000 | Стеклоочиститель | 2; | - | |
| 37 | 63645-3724133 | Пучок проводов корректора фар | 1; | - | |
| 38 | 63645-37224024 | Пучок проводов кабины правый | 1; | - | |
| 39 | 63645-3724104 | Пучок проводов АБС прицепа | 1; | - | |
| 40 | 14ТС.451.20.00.00.000 | Нагреватель с кронштейном | 1; | - | |
| 41 | 63645-3724396 | Пучок проводов правого зеркала | 1; | - | |
| 42 | 63645-3724305-10 | Пучок проводов подогревателя шасси | 1; | - | |
| 43 | 5702.3726000 | Указатель поворота боковой дополнительный | 2; | - | |
| 44 | 4462.3731 | Фонарь боковой габаритный со светоотражающим устройством | 2; | - | |
| 45 | 901.3747 | Реле обогрева зеркал заднего вида | 1; | - | |
| 46 | 63645-3724102 | Пучок проводов муфты включения вентилятора двигателя | 1; | - | |
| 47 | 63645-3724032 | Пучок проводов двигателя | 1; | - | |
| 48 | 25.3708-20 | Стартер | 1; | - | |
| 49 | 901.3747 | Реле обогрева зеркал заднего вида | 1; | - | |
| 50 | 901.3747 | Реле обогрева зеркал заднего вида | 1; | - | |
| 51 | 9848 7769ЕА | Центральное распределительное устройство | 1; | - | |
| 52 | 5323Е-3836010-10 | Панель | 1; | - | |
| 53 | 41.3722-09 | Блок предохранителей | 1; | - | |
| 54 | 41.3722-09 | Блок предохранителей | 1; | - | |
| 55 | 901.3747 | Реле обогрева зеркал заднего вида | 1; | - | |
| 56 | 901.3747 | Реле обогрева зеркал заднего вида | 1; | - | |
| 57 | 480 6033 ЕZ | Реле блокировки стартера, 40А | 1; | - | |
| 58 | 480 6033 ЕZ | Реле блокировки стартера, 40А | 1; | - | |
| 59 | 211.3777М | Реле задних противотуманных фонарей | ; | - | |
| 60 | 63645-3724302-10 | Пучок проводов подогревателя кабины | 1; | - | |
| 61 | 63645-3724103 | Пучок проводов соединительный | 1; | - | |
| 62 | 4460043100 | Блок АБС | 1; | - | |
| 63 | 901.3747 | Реле обогрева зеркал заднего вида | 1; | - | |
| 64 | 82.3709000-30.18 | Переключатель обогрева зеркал заднего вида | 1; | - | |
| 65 | 82.3709-24.33 | Переключатель наружного освещения | 1; | - | |
| 66 | 82.3709000-25.09 | Переключатель муфты вентилятора | 1; | - | |
| 67 | 245.3710000-01 | Выключатель аварийной сигнализации | 1; | - | |
| 68 | 21.3710-10 | Выключатель «массы» дистанционный | 1; | - | |
| 69 | 3842.3710-02.06 | Выключатель противотуманной фары | 1; | - | |
| 70 | 3842.3710-10.03 | Выключатель дополнительной фары | 1; | - | |
| 71 | 3842.3710-02.05 | Выключатель фары-прожектора | 1; | - | |
| 72 | 3842.3710-11.36 | Выключатель ЭФУ | 1; | - | |
| 73 | 3842.3710-11.04 | Выключатель заднего противотуманного фонаря | 1; | - | |
| 74 | 3842.3710-02.28 | Выключатель межколесной блокировки | 1; | - | |
| 75 | 3842.3710-11.00 | Выключатель АБС (диагностика) | 1; | - | |
| 76 | 63634-3724064 | Пучок проводов выключателей дополнительных фар | 1; | - | |
| 77 | 63645-3724101 | Пучок проводов АБС | 1; | - | |
| 78 | 63645-3724027 | Пучок проводов кабины | 1; | - | |
| 79 | 6582.3701-02 | Генератор | 1; | - | |
| 80 | 6361Х-3724271 | Пучок проводов указателя уровня топлива | 1; | - | |
| 81 | 34.38060100 | Указатель уровня топлива | 1; | - | |
| 82 | 63645-3724276 | Пучок проводов манометра | 1; | - | |
| 83 | 1901.3830010 | Указатель давления | 1; | - | |
| 84 | 11.3812010 | Указатель напряжения | 1; | - | |
| 85 | 36.3807010 | Указатель температуры | 1; | - | |
| 86 | 33.3810010 | Указатель давления в системе смазки двигателя | 1; | - | |
| 87 | 63645-3724026 | Пучок проводов кабины | 1; | - | |
| 88 | 5323Е-3724226 | Провод датчика замка кабины | 1; | - | |
| 89 | ВК409-3710 | Дверные выключатели плафонов | 1; | - | |
| 90 | ММ125Д | Выключатель вспомогательного тормоза | 1; | - | |
| 91 | 6361Х-37224272 | Пучок проводов указателя давления | 1; | - | |
| 92 | 6361Х-37224270 | Пучок проводов указателя температуры | 1; | - | |
| 93 | 6ПМ.359.000 | Панель сигнальная ФГ 8047 | 1; | - | |
| 94 | ПА 8046-4 | Спидометр | 1; | - | |
| 95 | С22-33Н-2 | Сопротивление | 1; | - | |
| 96 | 2531.3813010 | Тахометр электронный | 1; | - | |
| 97 | 63645-3724025 | Пучок проводов кабины левый | 1; | - | |
| 98 | 63645-3724274 | Пучок проводов тахометра | 1; | - | |
| 99 | 9902.3709000-01 | Переключатель стеклоочистителя | 1; | - | |
| 100 | 1102.3769000-02 | Переключатель указателей поворота | 1; | - | |
| 101 | [Датчик АБС] | Датчик АБС | 4; | - | |
| 102 | ВR9156-II32612 | Модулятор АБС | 4; | - | |
| 103 | ММ370-3829-У-ХЛ | Датчик указателя давления масла в системе смазки двигателя | 1; | - | |
| 104 | ММ111Д-3810 | Датчик указателя аварийного давления масла в системе смазки двигателя | 1; | - | |
| 105 | [Датчик засоренности масляного фильтра] | Датчик засоренности масляного фильтра | 1; | - | |
| 106 | 2109-3704005-30 | Выключатель стартера и приборов (замок зажигания) | 1; | - | |
| 107 | 01.11.3740 | Свечи факельные | 2; | - | |
| 108 | ТМ100А-3808-0 | Датчик указателя температуры охлаждающей жидкости | 1; | - | |
| 109 | 13.3839 | Датчик засоренности воздушного фильтра | 1; | - | |
| 110 | 11.3741 | Клапан электромагнитный | 1; | - | |
| 111 | КЭМ32 | Электропневмоклапан управления муфты включения вентилятора | 1; | - | |
| 112 | [Термореле фрикционной муфты] | Термореле фрикционной муфты | 1; | - | |
| 113 | ТМ111-3808000-08 | Датчик сигнализатора аварийной температуры охлаждающей жидкости | 1; | - | |
| 114 | 1101.3843 | Датчик скорости демультипликатора | 1; | - | |
| 115 | 151.3747 | Клапан электромагнитный блокировки демультипликатора | 1; | - | |
| 116 | ВК403А-3716000 | Выключатель | 1; | - | |
| 117 | ВК403А-3716000 | Выключатель | 1; | - | |
| 118 | 63645-3724033 | Пучок проводов коробки передач | 1; | - | |
| 119 | ПД 8089 | Датчик спидометра | 1; | - | |
| 120 | 901.3747 | Реле обогрева зеркал заднего вида | 2; | - | |
| 121 | 12.3741 | Резистор добавочный с электротермическим реле | 1; | - | |
| 122 | 63645-3724031 | Пучок проводов шасси | 1; | - | |
| 123 | 63645-3724070 | Кабель к модуляторам и датчикам | 1; | - | |
| 124 | 63634-3723078 | Питающий кабель на прицеп | 1; | - | |
| 125 | 63645-3724030 | Пучок проводов шасси | 1; | - | |
| 126 | 63634-3724043 | Пучок проводов розеток прицепа | 1; | - | |
| 127 | 5323РХ-3724050 | Провод от АКБ к стартеру | 1; | - | |
| 128 | ПС325 | Розетка прицепа | 1; | - | |
| 129 | 63645-3724328 | Пучок проводов выключателя «массы» | 1; | - | |
| 130 | 1402.3737010 | Выключатель «массы» | 1; | - | |
| 131 | ПС 400-3723200 | Розетка штепсельная переносной лампы | 1; | - | |
| 132 | 4322-3724080 | Провод соединения АКБ с выключателем «массы» | 1; | - | |
| 133 | 5557-3724070-30 | Провод соединения аккумуляторных батарей | 1; | - | |
| 134 | 5323-3724054 | Провод от выключателя «массы» к лонжерону | 1; | - | |
| 135 | ПС326 | Розетка прицепа | 1; | - | |
| 136 | 112.05.44 | Фара-прожектор | 2; | - | |
| 137 | 6СТ-190А | Батарея аккумуляторная | 2; | - | |
| 138 | 2702.3829010 | Датчик падения давления воздуха в баллонах | 3; | - | |
| 139 | 5202.3827010 | Датчик указателя уровня топлива | 1; | - | |
| 140 | 2802.382910 | Выключатель сигнала торможения | 2; | - | |
| 141 | 63645-3724145 | Пучок проводов к датчику аварийного давления | 1; | - | |
| 142 | 63645-3724504 | Пучок проводов к осушителю | 1; | - | |
| 143 | 100-3511110-10 | Влагомаслоотделитель со встроенным регулятором давления | 1; | - | |
| 144 | 2702.3829010 | Датчик падения давления воздуха в баллонах | 1; | - | |
| 145 | 63645-3724506 | Пучок проводов межколесной блокировки | 1; | - | |
| 146 | [Датчик включения блокировки межколесного дифференциала] | Датчик включения блокировки межколесного дифференциала | 2; | - | |
| 147 | КЭБ 420 | Электропневмоклапан включения межколесной блокировки | 1; | - | |
| 148 | 7452.3716-10 | Фонарь задний левый | 1; | - | |
| 149 | 63645-3724093 | Пучок проводов заднего левого фонаря | 1; | - | |
| 150 | 63645-3724092 | Пучок проводов заднего правого фонаря | 1; | - | |
| 151 | 7442.3716-10 | Фонарь задний левый | 1; | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
