Система питания двигателя воздухом
/ УралАЗ УРАЛ-63674

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

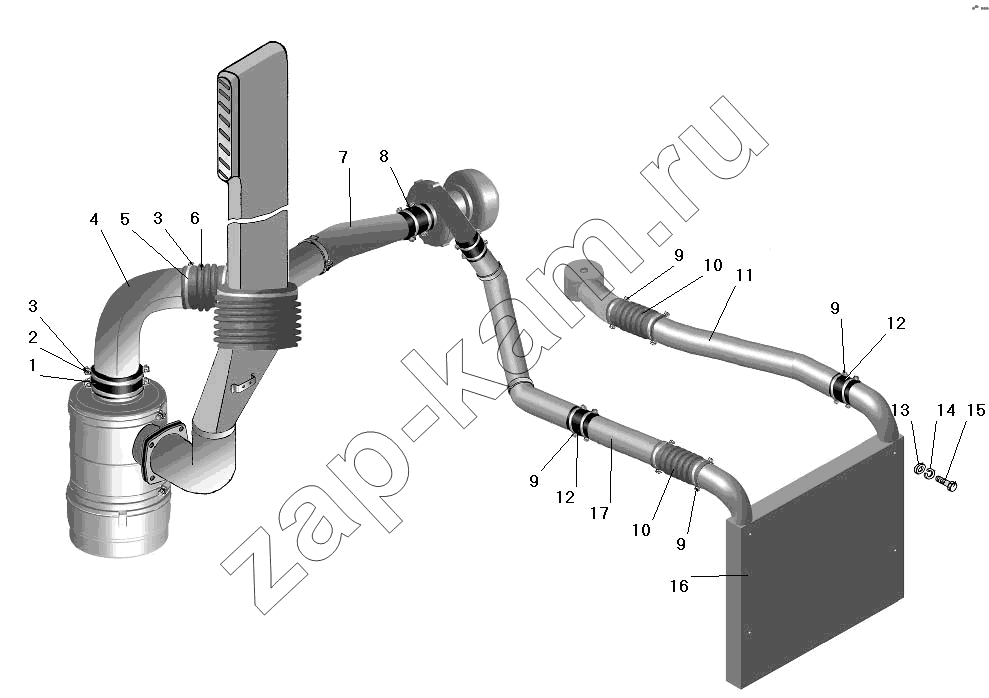

Схема/чертеж: Система питания двигателя воздухом / УралАЗ УРАЛ-63674
1
2
3
3
4
5
6
7
8
9
9
9
9
10
10
11
12
12
13
14
15
16
17
Поз. Артикул Название детали Кол-во Цена
1 6361КХ-1109041 Муфта 1; -
2 6361КХ-1109182 Хомут 2; -
3 331006 Болт хомута 4; -
4 6363-1109222 Патрубок угловой нижний 1; -
5 5323-1109182 Лента хомута 2; -
6 4322-1109428 Щланг соединительный в сборе 1; -
7 6363-1109229 Патрубок угловой верхний 1; -
8 5323РХ-1109041 Муфта соединительная 1; -
9 4320ЯЗ-1109177 Хомут 10; -
10 4320ЯЗ-1109215 Шланг соединительный 2; -
11 6363-1109032 Патрубок левый 1; -
12 63621-1109043 Муфта соединительная 2; -
13 252038-П29 Шайба 8,5 4; -
14 252135-П2 Шайба 8 пружинная 4; -
15 200277-П29 Болт М8-6gх90 4; -
16 6363-1109530 Охладитель 1; -
17 6363-1109227 Воздуховод правый 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
