Установка инструментального ящика
/ УралАЗ УРАЛ-63674

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

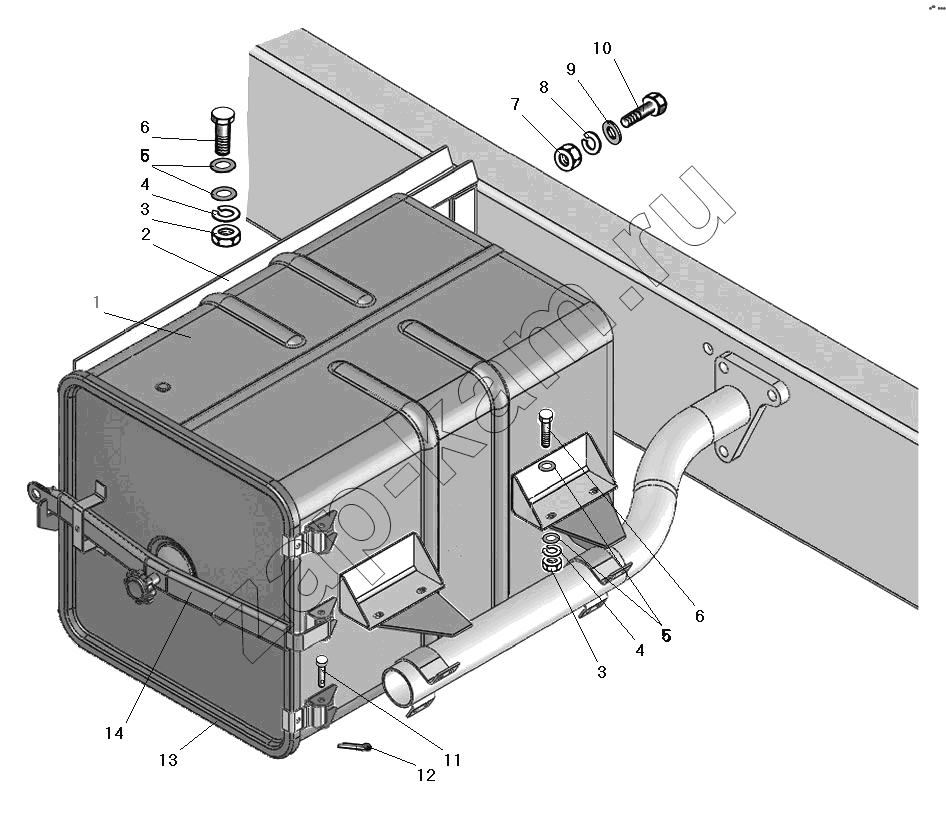

Схема/чертеж: Установка инструментального ящика / УралАЗ УРАЛ-63674
1
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
Поз. Артикул Название детали Кол-во Цена
1 63674-3919010 Ящик инструментальный 1; -
2 Э63674-3919123 Кронштейн передний 1; -
3 250510-П29 Гайка М8-6Н 8; -
4 252135-П2 Шайба 8 пружинная 8; -
5 252038-П29 Шайба 8,5 16; -
6 201458-П29 Болт М8-6gх25 8; -
7 250514-П29 Гайка М12-6Н 4; -
8 252137-П2 Шайба 12 пружинная 4; -
9 252045-П29 Шайба 12 4; -
10 201544-П29 Болт М12-6gх40 4; -
11 260042-П52 Палец 8х45 3; -
12 258024-П29 Шплинт 2,5х16 3; -
13 4320-3919007 Дверца с уплотнителем 1; -
14 4320-3919025 Планка прижимная с винтом 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
