Установка компрессора
/ УралАЗ УРАЛ-63674

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

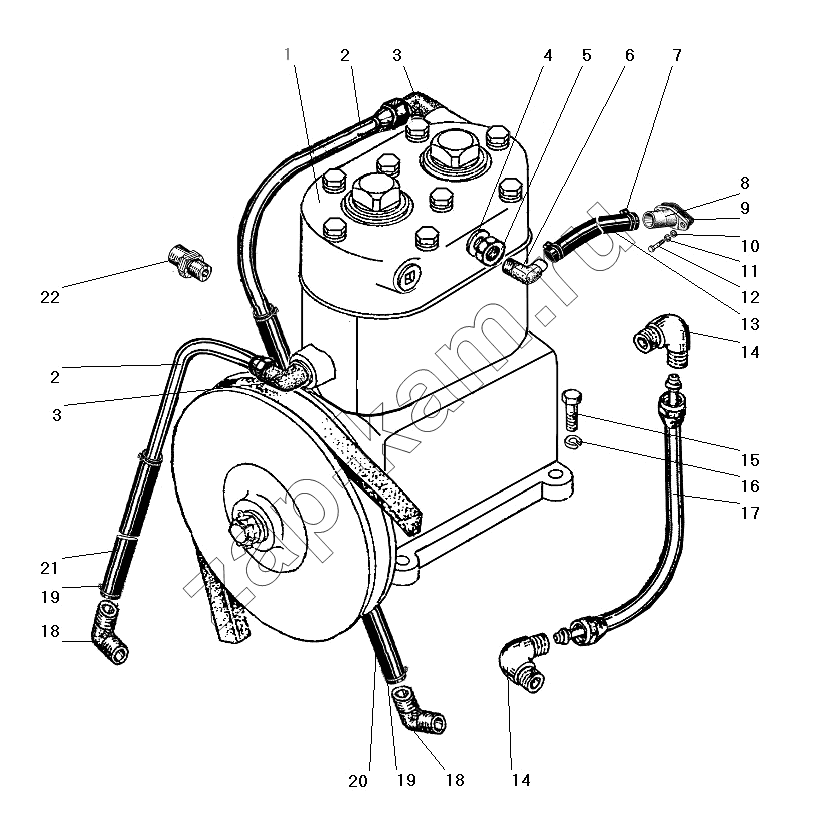

Схема/чертеж: Установка компрессора / УралАЗ УРАЛ-63674
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
18
19
19
20
21
22
Поз. Артикул Название детали Кол-во Цена
1 5336-3509012-10 Компрессор 1; -
2 63621-1303060 Трубка 2; -
3 339046 Угольник М20х1,5 КГ3/8" 2; -
4 4320-3514023 Прокладка 1; -
5 335026-П29 Гайка М22х1,5 1; -
6 63621-3509275 Штуцер 1; -
7 00.10.00-03 Хомут червячный (32-50) 2; -
8 4320Я-3509277 Патрубок воздухоподводящий 1; -
9 4320Я-3509281 Прокладка 1; -
10 252005-П29 Шайба 8 2; -
11 252135-П2 Шайба 8 пружинная 2; -
12 201457-П29 Болт М8-6gх22 2; -
13 4320Я3-3509276-10 Рукав-деталь 25-35-270-0,3(3) 1; -
14 339843 Угольник 2; -
15 201499-П29 Болт М10-6gх30 4; -
16 252136-П2 Шайба 10 пружинная 4; -
17 63621-3509260 Трубка маслоподводящая к компрессору 1; -
18 334058 Угольник 2; -
19 00.10.00-01 Хомут 4; -
20 63621-3408735 Рукав 1; -
21 3255Я3-1303049 Рукав 1; -
22 339227 Штуцер 1; -
