Схема электрооборудования
/ УралАЗ УРАЛ-63685
/163.gif)
1
1
2
2
3
3
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
85
85
85
86
86
86
86
87
88
89
90
91
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
119
120
121
122
123
123
123
124
125
126
126
127
128
129
130
131
132
133
133
134
135
136
137
137
138
139
140
141

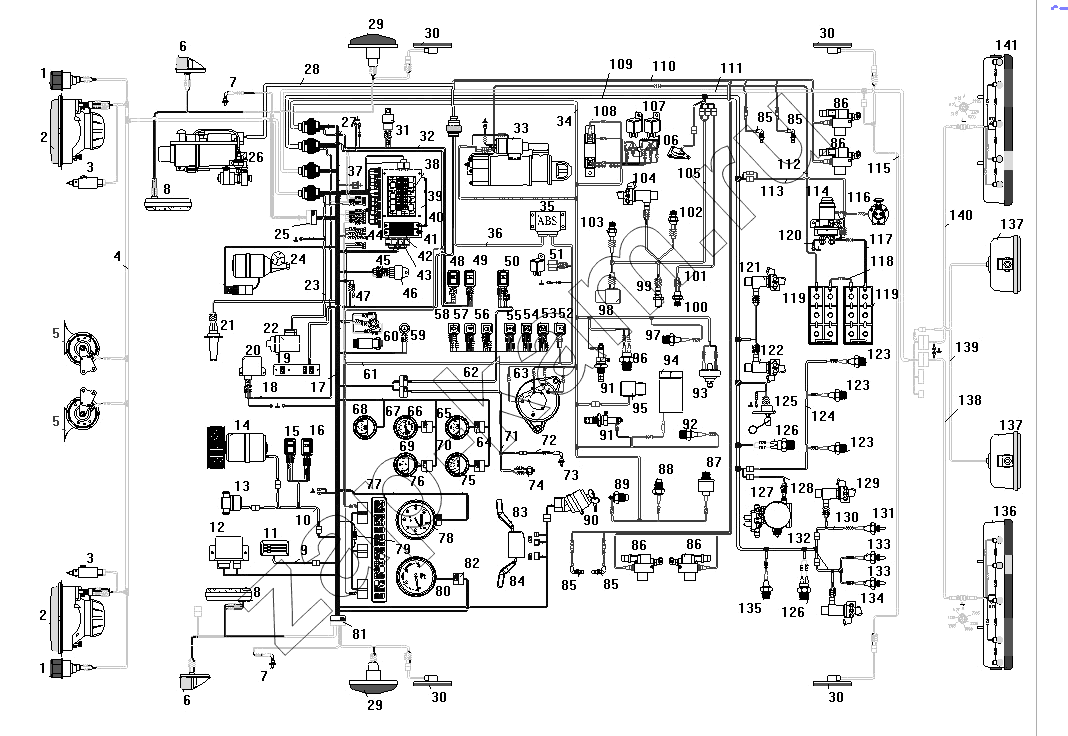

| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 1 | 26.3726 010 | Указатель поворота передний | 2; | - | |
| 2 | 341.3711010 | Фара | 2; | - | |
| 3 | ЭПК 02-08 | Исполнительный элемент корректора фар | 2; | - | |
| 4 | 63645-3724029 | Пучок проводов шасси | 1; | - | |
| 5 | С306Д/С307Д-3721000 | Комплект рупорных звуковых сигналов | 1; | - | |
| 6 | 264.3712010 | Фонарь передний габаритный | 2; | - | |
| 7 | ВК409-3710000 | Дверные выключатели плафонов | 2; | - | |
| 8 | СИЕУ.453754.005-01 | Дополнительные плафоны освещения кабины | 4; | - | |
| 9 | 63645-3724073 | Провод подсветки | 1; | - | |
| 10 | 63645-3724022 | Пучок проводов отопителя | 1; | - | |
| 11 | [Щиток управления заслонками отопителя] | Щиток управления заслонками отопителя | 1; | - | |
| 12 | РС951А-3726-У-ХЛ | Реле-прерыватель указателей поворота | 1; | - | |
| 13 | [Кран отопителя] | Кран отопителя | 1; | - | |
| 14 | 6363-8101010 | Электродвигатель отопителя кабины | 1; | - | |
| 15 | П147-3709-02.08 | Переключатель управления отопителем кабины | 1; | - | |
| 16 | [Переключатель управления краном отопителя] | Переключатель управления краном отопителя | 1; | - | |
| 17 | 63645-3724010 | Пучок проводов основной | 1; | - | |
| 18 | 63645-3724020 | Пучок проводов добавочный | 1; | - | |
| 19 | 14ТСП.451.00.00.00.000 | Пульт управления | 1; | - | |
| 20 | 6312.3747000 | Реле демультипликатора | 1; | - | |
| 21 | 1212.5208000 | Стеклоомыватель | 1; | - | |
| 22 | ЭМКФ 35 | Корректор наклона фар | 1; | - | |
| 23 | 63645-3724133 | Пучок проводов корректора фар | 1; | - | |
| 24 | 29.3780 000 | Стеклоочиститель | 2; | - | |
| 25 | 63645-3724024 | Пучок проводов кабины правый | 1; | - | |
| 26 | 14ТС.451.20.00.00 000 | Подогреватель | 1; | - | |
| 27 | 63645-3724299 | Пучок проводов подъема платформы | 1; | - | |
| 28 | 63645-3724305 | Пучок проводов подогревателя шасси | 1; | - | |
| 29 | 5702.3726000 | Указатель поворота боковой дополнительный | 2; | - | |
| 30 | 4462.3731 | Фонарь боковой габаритный со светоотражающим устройством | 4; | - | |
| 31 | 901.3747 | Реле обогрева зеркал заднего вида | 1; | - | |
| 32 | 63645-3724102 | Пучок проводов муфты включения вентилятора двигателя | 1; | - | |
| 33 | 25.3708-20 | Стартер | 1; | - | |
| 34 | 63645-3724032 | Пучок проводов двигателя | 1; | - | |
| 35 | 4460043100 | Блок АБС | 1; | - | |
| 36 | 63645-3724103 | Пучок проводов соединительный | 1; | - | |
| 37 | 901.3747 | Реле обогрева зеркал заднего вида | 1; | - | |
| 38 | 9848 7769ЕА | Центральное распределительное устройство | 1; | - | |
| 39 | 5323Е-3836010-10 | Панель | 1; | - | |
| 40 | 41.3722-09 | Блок предохранителей | 1; | - | |
| 41 | 41.3722-09 | Блок предохранителей | 1; | - | |
| 42 | 901.3747 | Реле обогрева зеркал заднего вида | 1; | - | |
| 43 | 901.3747 | Реле обогрева зеркал заднего вида | 1; | - | |
| 44 | 4806033ЕZ | Реле блокировки стартера | 1; | - | |
| 45 | 480 6033 ЕZ | Реле блокировки стартера, 40А | 1; | - | |
| 46 | 211.3777М | Реле задних противотуманных фонарей | 1; | - | |
| 47 | 63645-3724302 | Пучок проводов подогревателя кабины | 1; | - | |
| 48 | 82.3709000-25.09 | Переключатель муфты вентилятора | 1; | - | |
| 49 | 82.3709000-26.00 | Переключатель управления самосвальной установкой | 1; | - | |
| 50 | 82.3709-24.33 | Переключатель наружного освещения | 1; | - | |
| 51 | 901.3747 | Реле обогрева зеркал заднего вида | 1; | - | |
| 52 | 3842.3710-11.00 | Выключатель АБС (диагностика) | 1; | - | |
| 53 | 3842.3710-02.30 | Выключатель КОМ | 1; | - | |
| 54 | 3842.3710-02.29 | Выключатель межосевой блокировки | 1; | - | |
| 55 | 3842.3710-02.28 | Выключатель межколесной блокировки | 1; | - | |
| 56 | 3842.3710-11.04 | Выключатель заднего противотуманного фонаря | 1; | - | |
| 57 | 3842.3710-11.36 | Выключатель ЭФУ | 1; | - | |
| 58 | 3842.3710-02.05 | Выключатель фары-прожектора | 1; | - | |
| 59 | 21.3737-10 | Выключатель кнопочный | 1; | - | |
| 60 | 245.3710000-01 | Выключатель аварийной сигнализации | 1; | - | |
| 61 | 63645-3724101 | Пучок проводов АБС | 1; | - | |
| 62 | 63645-3724027 | Пучок проводов кабины | 1; | - | |
| 63 | 6582.3701-02 | Генератор | 1; | - | |
| 64 | 6361Х-3724271 | Пучок проводов указателя уровня топлива | 1; | - | |
| 65 | 34.3806010 | Указатель уровня топлива | 1; | - | |
| 66 | 63645-3724276 | Пучок проводов манометра | 1; | - | |
| 67 | 1921.3830010 | Манометр двухстрелочный | 1; | - | |
| 68 | 11.3812010 | Указатель напряжения | 1; | - | |
| 69 | 36.3807010 | Указатель температуры | 1; | - | |
| 70 | 33.3810010 | Указатель давления в системе смазки двигателя | 1; | - | |
| 71 | 63645-3724026 | Пучок проводов кабины | 1; | - | |
| 72 | 5323Е-3724226 | Провод датчика замка кабины | 1; | - | |
| 73 | ВК409-3710 | Дверные выключатели плафонов | 1; | - | |
| 74 | ММ125Д | Выключатель вспомогательного тормоза | 1; | - | |
| 75 | 6361Х-3724272 | Пучок проводов указателя давления | 1; | - | |
| 76 | 6361Х-3724270 | Пучок проводов указателя температуры | 1; | - | |
| 77 | 6ПМ.359.000 | Панель сигнальная ФГ 8047 | 1; | - | |
| 78 | ПА 8046-4 | Спидометр | 1; | - | |
| 79 | С22-33Н-2 | Сопротивление | 1; | - | |
| 80 | 2531.3813010 | Тахометр электронный | 1; | - | |
| 81 | 63645-3724025 | Пучок проводов кабины левый | 1; | - | |
| 82 | 63645-3724274 | Пучок проводов тахометра | 1; | - | |
| 83 | 9902.3709000-01 | Переключатель стеклоочистителя | 1; | - | |
| 84 | 1102.3769000-02 | Переключатель указателей поворота | 1; | - | |
| 85 | [Датчик АБС] | Датчик АБС | 4; | - | |
| 86 | ВR9156-II32612 | Модулятор АБС | 4; | - | |
| 87 | ММ370-3829-ХЛ | Датчик указателя давления масла в системе смазки двигателя | 1; | - | |
| 88 | ММ111Д-3810 | Датчик указателя аварийного давления масла в системе смазки двигателя | 1; | - | |
| 89 | [Датчик засоренности масляного фильтра] | Датчик засоренности масляного фильтра | 1; | - | |
| 90 | 2109-3704005-30 | Выключатель стартера и приборов (замок зажигания) | 1; | - | |
| 91 | 11.3740 | Свечи факельные | 2; | - | |
| 92 | ТМ100А-3808-0 | Датчик указателя температуры охлаждающей жидкости | 1; | - | |
| 93 | 13.3839 | Датчик засоренности воздушного фильтра | 1; | - | |
| 94 | 11.3741 | Клапан электромагнитный | 1; | - | |
| 95 | КЭМ32 | Электропневмоклапан управления муфты включения вентилятора | 1; | - | |
| 96 | [Термореле фрикционной муфты] | Термореле фрикционной муфты | 1; | - | |
| 97 | ТМ111-3808000-08 | Датчик сигнализатора аварийной температуры охлаждающей жидкости | 1; | - | |
| 98 | 151.3747 | Клапан электромагнитный блокировки демультипликатора | 1; | - | |
| 99 | 1101.3843 | Датчик скорости демультипликатора | 1; | - | |
| 100 | ВК403А-3716000 | Выключатель | 1; | - | |
| 101 | 5323РХ-3724330 | Пучок проводов КОМ | 1; | - | |
| 102 | ВК403А-3716000 | Выключатель | 1; | - | |
| 103 | ВК403А-3716000 | Выключатель | 1; | - | |
| 104 | КЭБ 420 | Электропневмоклапан включения межколесной блокировки | 1; | - | |
| 105 | 63645-3724033 | Пучок проводов коробки передач | 1; | - | |
| 106 | ПД 8089 | Датчик спидометра | 1; | - | |
| 107 | 901.3747 | Реле обогрева зеркал заднего вида | 2; | - | |
| 108 | 12.3741 | Резистор добавочный с электротермическим реле | 1; | - | |
| 109 | 63645-3724031 | Пучок проводов шасси | 1; | - | |
| 110 | 63645-3724070 | Кабель к модуляторам и датчикам | 1; | - | |
| 111 | 63645-3724030 | Пучок проводов шасси | 1; | - | |
| 112 | 5323РХ-3724050 | Провод от АКБ к стартеру | 1; | - | |
| 113 | 63645-3724328 | Пучок проводов выключателя «массы» | 1; | - | |
| 114 | 1402.3737010 | Выключатель «массы» | 1; | - | |
| 115 | 63645-3724012 | Пучок проводов габаритных огней основной | 1; | - | |
| 116 | ПС 400-3723200 | Розетка штепсельная переносной лампы | 1; | - | |
| 117 | 4322-3724080 | Провод соединения АКБ с выключателем «массы» | 1; | - | |
| 118 | 5557-3724070-30 | Провод соединения аккумуляторных батарей | 1; | - | |
| 119 | 6СТ-190А | Батарея аккумуляторная | 2; | - | |
| 120 | 5323-3724054 | Провод от выключателя «массы» к лонжерону | 1; | - | |
| 121 | КЭМ-10 | Электропневмоклапан подъема платформы | 1; | - | |
| 122 | КЭМ-10 | Электропневмоклапан подъема платформы | 1; | - | |
| 123 | 2702.3829010 | Датчик падения давления воздуха в баллонах | 3; | - | |
| 124 | 63645-3724145 | Пучок проводов к датчику аварийного давления | 1; | - | |
| 125 | 5202.3827010 | Датчик указателя уровня топлива | 1; | - | |
| 126 | 2802.382910 | Выключатель сигнала торможения | 2; | - | |
| 127 | 100-3511110-10 | Влагомаслоотделитель со встроенным регулятором давления | 1; | - | |
| 128 | 63645-3724504 | Пучок проводов к осушителю | 1; | - | |
| 129 | КЭБ 420 | Электропневмоклапан включения межколесной блокировки | 1; | - | |
| 130 | 63645-3724505 | Пучок проводов межосевой блокировки | 1; | - | |
| 131 | [Датчик включения блокировки межосевого дифференциала] | Датчик включения блокировки межосевого дифференциала | 1; | - | |
| 132 | 63645-3724506 | Пучок проводов межколесной блокировки | 1; | - | |
| 133 | [Датчик включения блокировки межколесного дифференциала] | Датчик включения блокировки межколесного дифференциала | 2; | - | |
| 134 | КЭБ 420 | Электропневмоклапан включения межколесной блокировки | 1; | - | |
| 135 | 2702.3829010 | Датчик падения давления воздуха в баллонах | 1; | - | |
| 136 | 7452.3716-10 | Фонарь задний левый | 1; | - | |
| 137 | 112.05.44 | Фара-прожектор | 2; | - | |
| 138 | 63645-3724093 | Пучок проводов заднего левого фонаря | 1; | - | |
| 139 | 63645-3724072 | Провод к поворотной фаре | 1; | - | |
| 140 | 63645-3724092 | Пучок проводов заднего правого фонаря | 1; | - | |
| 141 | 7442.3716-10 | Фонарь задний левый | 1; | - |
