Установка блока подготовки воздуха
/ УралАЗ УРАЛ-63685

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

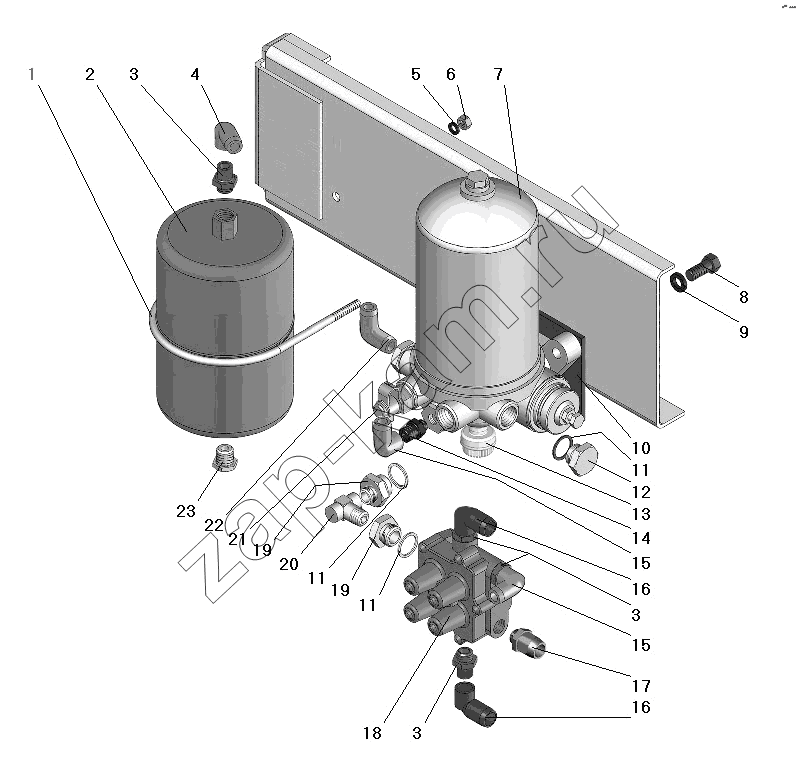

Схема/чертеж: Установка блока подготовки воздуха / УралАЗ УРАЛ-63685
1
2
3
3
3
4
5
6
7
8
9
10
11
11
11
12
13
14
15
15
16
16
17
18
19
19
20
21
22
23
Поз. Артикул Название детали Кол-во Цена
1 4320-3513057 Хомут 1; -
2 4320-3513050 Баллон дополнительный 1; -
3 623.7016 Пробка 4; -
4 623.6991 Угольник 2; -
5 252135-П2 Шайба 8 пружинная 2; -
6 250510-П29 Гайка М8-6Н 2; -
7 100-3511110-30 Влагомаслоотделитель со встроенным регулятором давления 1; -
8 5557Х-3511081 Болт 3; -
9 252137-П2 Шайба 12 пружинная 3; -
10 6363-3511043 Пластина блока подготовки воздуха 1; -
11 4320-3514023 Прокладка 5; -
12 339536 Пробка М22х1,5 1; -
13 25.3512080 Шумоглушитель 1; -
14 623.7012 Пробка 1; -
15 623.6991 Угольник 2; -
16 623.6992 Угольник 2; -
17 623.7306 Штуцер 1; -
18 53205-3515400-20 Четверной защитный клапан 1; -
19 4320-3515068 Пробка 3; -
20 339904 Угольник 1; -
21 100-3515310-10 Клапан контрольного вывода 1; -
22 339046 Угольник М20х1,5 КГ3/8" 1; -
23 338765 Пробка К3/8" 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
