Установка панели приборов
/ УралАЗ УРАЛ-63685

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

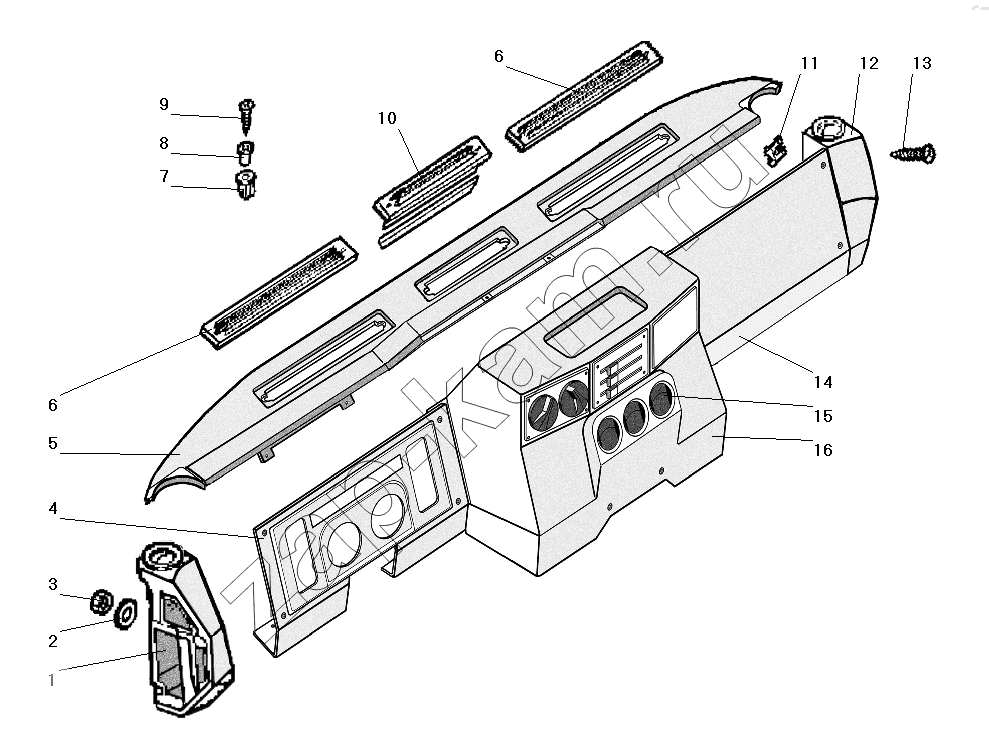

Схема/чертеж: Установка панели приборов / УралАЗ УРАЛ-63685
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
Поз. Артикул Название детали Кол-во Цена
1 481 3228 КZ Панель боковая левая 1; -
2 1/25983/70 Шайба 8х16 8; -
3 250510-П29 Гайка М8-6Н 8; -
4 5323РХ-3800100 Панель приборов 1; -
5 6363-5325034 Панель приборная верхняя 1; -
6 330-8102286 Диффузор воздушный 2; -
7 2101-2808020 Втулка крепления 12; -
8 330-5325220 Втулка 6; -
9 1/76801/01 Винт 8х32 8; -
10 330-8102280 Дефлектор центральный 1; -
11 292663 Скоба 16; -
12 481 3227 КZ Панель боковая правая 1; -
13 240619-П29 Винт М4х16 24; -
14 6363-5325030 Накладка панели приборов правая 1; -
15 330-8102064 Дефлектор 3; -
16 6363-5325028 Накладка панели приборов средняя 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
