Установка пневмосистемы управления сцеплением
/ УралАЗ УРАЛ-63685

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

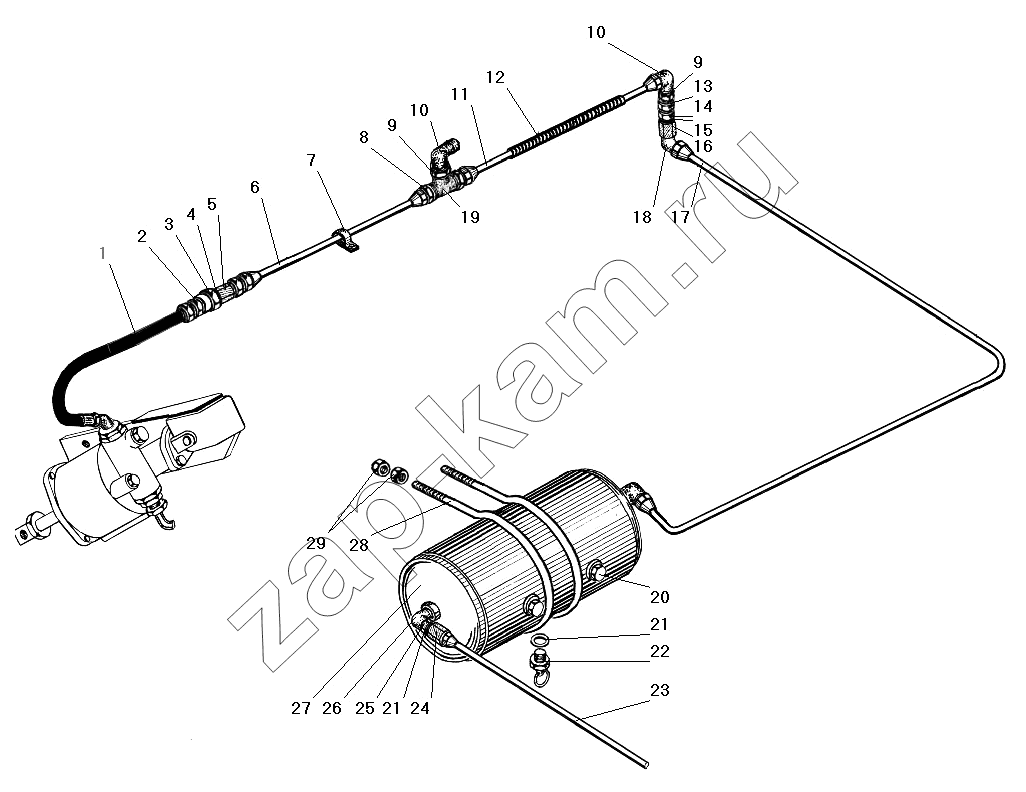

Схема/чертеж: Установка пневмосистемы управления сцеплением / УралАЗ УРАЛ-63685
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
Поз. Артикул Название детали Кол-во Цена
1 6363-1602170 Шланг 1; -
2 339442-П29 Штуцер М16х1,5 К3/8" 2; -
3 250659-П29 Гайка М22х1,5-6Н 1; -
4 252142-П2 Шайба 22.ОТ 1; -
5 5323РХ-3506322 Штуцер проходной 1; -
6 6363-1602200 Трубка 1; -
7 2108-3401228 Хомут 1; -
8 623.7306 Штуцер 2; -
9 623.7016 Пробка 2; -
10 623.6991 Угольник 2; -
11 6363-1602203 Трубка 1; -
12 6363-3506108 Лента спиральная 1; -
13 623.7726 Штуцер проходной 1; -
14 335026-П29 Гайка М22х1,5 1; -
15 5323-3506054 Прокладка 1; -
16 339983 Пробка 1; -
17 63645-1602205 Трубка от баллона 1; -
18 339039 Угольник М16х1,5 К3/8" 1; -
19 623.7864 Тройник 1; -
20 338765 Пробка К3/8" 2; -
21 4320-3514023 Прокладка 2; -
22 100-3513110 Клапан слива конденсата в сборе 1; -
23 63645-1602207 Трубка к баллону 1; -
24 100-3562210-20 Клапан обратный 1; -
25 4320-3515068 Пробка 1; -
26 339904 Угольник 1; -
27 4320-3513015 Баллон воздушный 1; -
28 6363-1602533 Хомут 2; -
29 250510-П29 Гайка М8-6Н 8; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
