Установка системы отопления
/ УралАЗ УРАЛ-63685

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

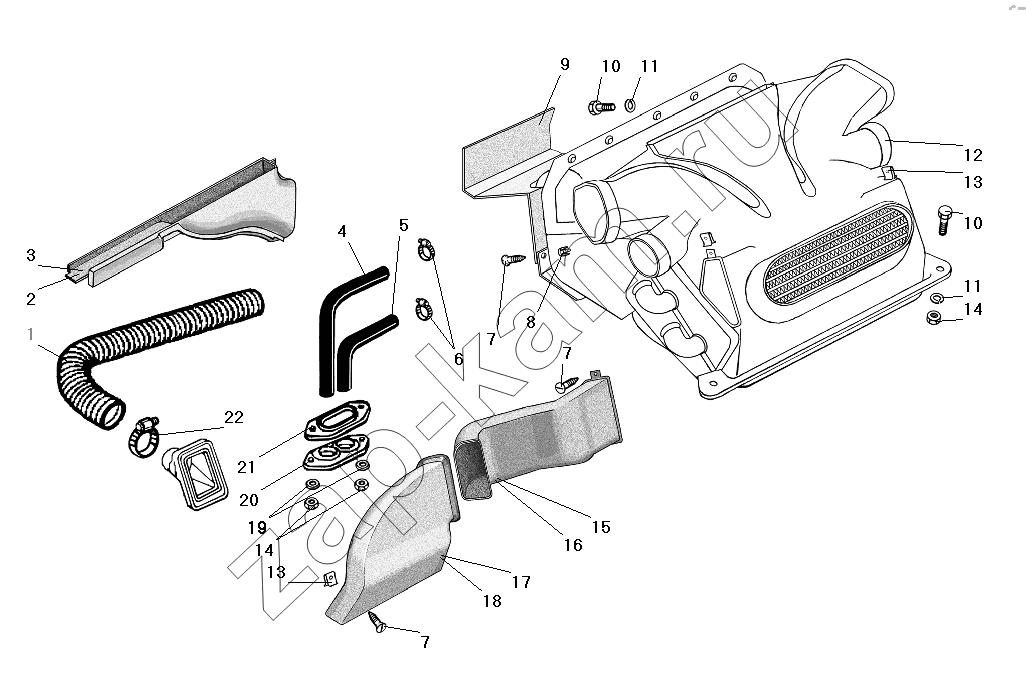

Схема/чертеж: Установка системы отопления / УралАЗ УРАЛ-63685
1
2
3
4
5
6
7
7
7
8
9
10
10
11
11
12
13
13
14
14
15
16
17
18
19
20
21
22
Поз. Артикул Название детали Кол-во Цена
1 6363-8102075 Рукав подачи воздуха 2; -
2 6363-8102072 Сопло обдува ветрового стекла правое 1; -
3 6363-8102073 Сопло обдува ветрового стекла левое 1; -
4 532301-8120043 Шланг 1; -
5 532301-8120044 Шланг 1; -
6 00.78-00 Хомут червячный 2; -
7 240619-П29 Винт М4х16 8; -
8 2101-2808020 Втулка крепления 4; -
9 532301-8101097 Козырек отопителя 1; -
10 201458-П29 Болт М8-6gх25 4; -
11 1/25983/71 Шайба 8 8; -
12 6363-8101010 Электродвигатель отопителя кабины 1; -
13 292663 Скоба 4; -
14 250508-П29 Гайка М6-6Н 2; -
15 6363-8102238 Воздуховод правый 1; -
16 6363-8102239 Воздуховод левый 1; -
17 6363-8102258 Сопло обдува ног правое 1; -
18 6363-8102259 Сопло обдува ног левое 1; -
19 1/26053/70 Шайба 6 2; -
20 330-8120041 Обойма уплотнителя 1; -
21 330-8120042 Уплотнитель шлангов 1; -
22 00.78-03 Хомут червячный 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
