Установка воздушного фильтра
/ УралАЗ УРАЛ-63685

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

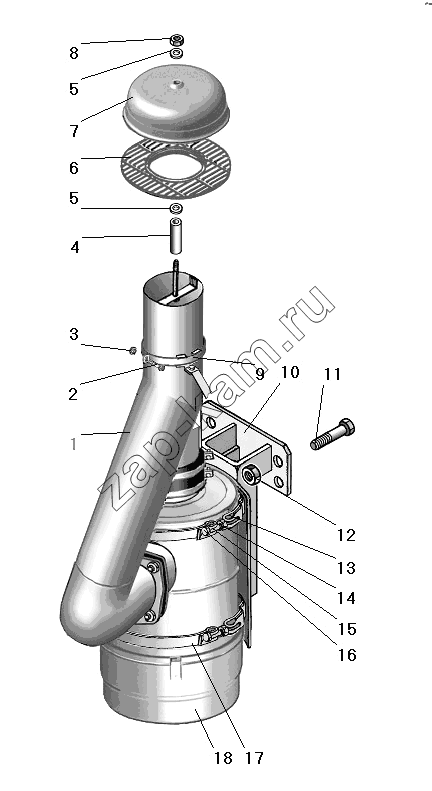

Схема/чертеж: Установка воздушного фильтра / УралАЗ УРАЛ-63685
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Поз. Артикул Название детали Кол-во Цена
1 63685-1109126 Труба воздухозаборная 1; -
2 331006 Болт хомута 1; -
3 250510-П29 Гайка М8-6Н 1; -
4 63685-1109312 Втулка 1; -
5 252005-П29 Шайба 8 2; -
6 5323РХ-1109124 Обечайка колпака 1; -
7 4322-1109119-10 Колпак 1; -
8 251645-П29 Гайка М8-6Н 1; -
9 6361КХ-1109390 Хомут 2; -
10 6363-1109144 Кронштейн 1; -
11 330009-П29 Болт М14х1,5х39 4; -
12 251648-П29 Гайка М14х1,5-6Н 4; -
13 63621-1109191 Втулка резьбовая 4; -
14 63621-1109193 Гайка 4; -
15 63621-1109192 Втулка 4; -
16 63621-1109194 Болт 4; -
17 6363-1109234 Лента крепления фильтра 2; -
18 ФВ721.1109510-05 Фильтр воздушный 1; -
