Установка заднего и боковых защитных устройств
/ УралАЗ УРАЛ-63685

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

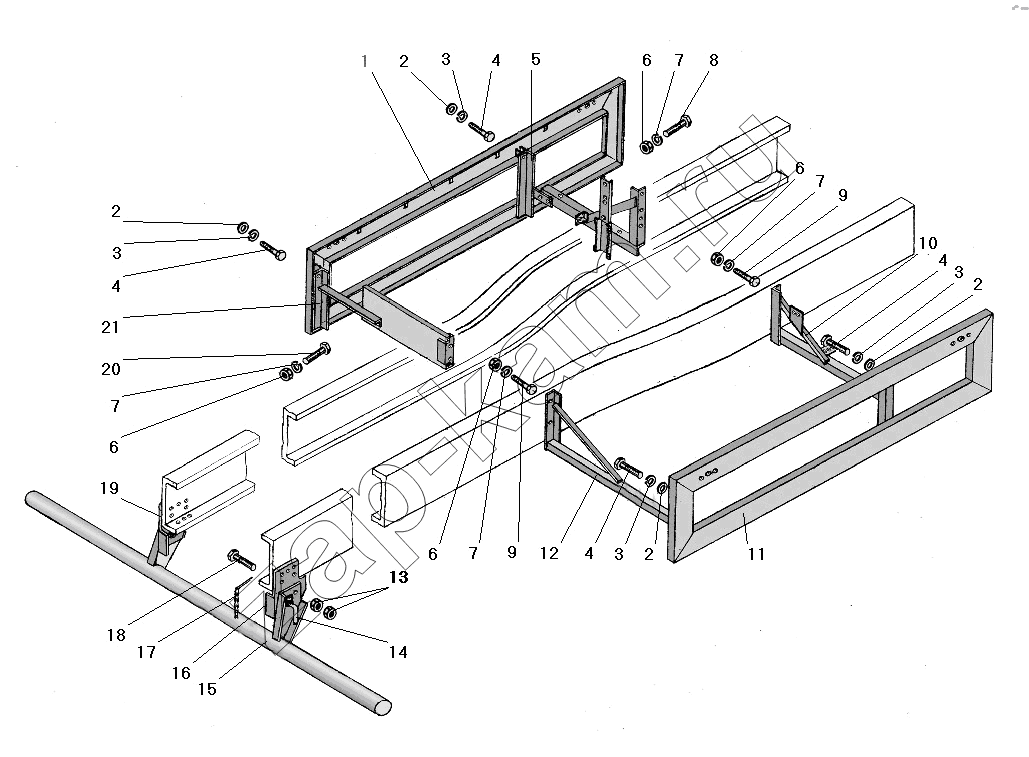

Схема/чертеж: Установка заднего и боковых защитных устройств / УралАЗ УРАЛ-63685
1
2
2
2
2
3
3
3
3
4
4
4
4
5
6
6
6
6
7
7
7
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
Поз. Артикул Название детали Кол-во Цена
1 63645-3932003 Устройство боковое защитное левое 1; -
2 252038-П29 Шайба 8,5 4; -
3 252135-П2 Шайба 8 пружинная 4; -
4 201457-П29 Болт М8-6gх22 4; -
5 63645-3932018 Кронштейн 1; -
6 250512-П29 Гайка М10 8; -
7 252136-П2 Шайба 10 пружинная 8; -
8 201499-П29 Болт М10-6gх30 2; -
9 201501-П29 Болт М10-6gх35 4; -
10 63645-3932025 Кронштейн 1; -
11 63645-3932062 Устройство боковое защитное правое 1; -
12 63645-3932019 Кронштейн 1; -
13 335101-П29 Гайка М24х2-6Н 4; -
14 6363-2809032-10 Палец стопорный 2; -
15 6363-2809010 Брус с кронштейнами 1; -
16 6363-2809020 Кронштейн защитного устройства правый 1; -
17 6363-2809034 Шплинт с цепочкой 2; -
18 375-2918158 Болт М24х70 крепления кронштейна оси 2; -
19 6363-2809019 Кронштейн защитного устройства левый 1; -
20 201498-П29 Болт М10-6gх28 2; -
21 63645-3932017 Кронштейн 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
