Трубопроводы и шланги системы питания
/ УралАЗ УРАЛ-63704

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

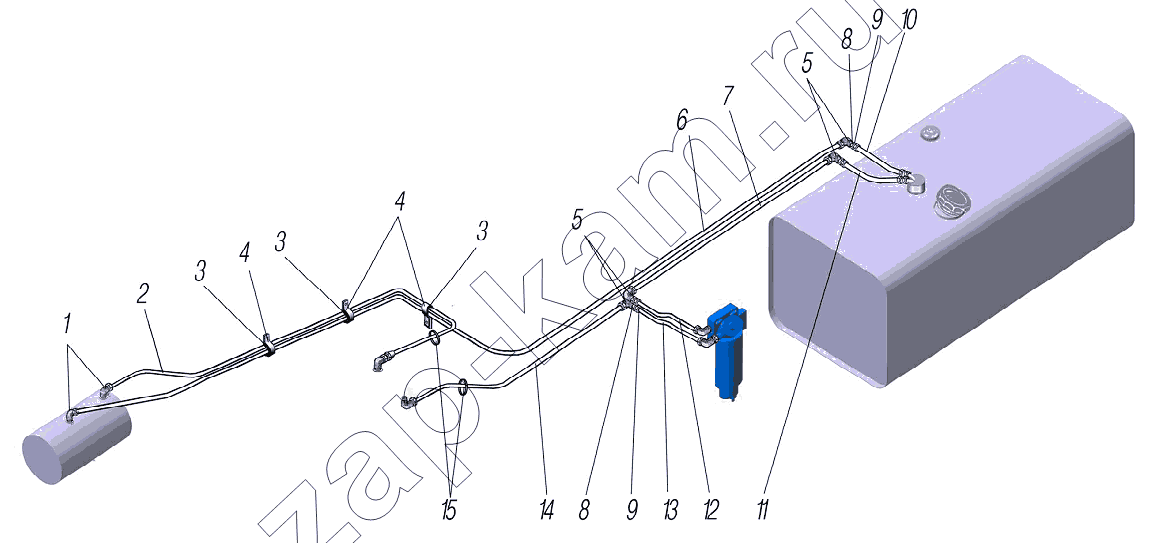

Схема/чертеж: Трубопроводы и шланги системы питания / УралАЗ УРАЛ-63704
1
2
3
3
3
4
4
5
5
6
7
8
8
9
9
10
11
12
13
14
15
Поз. Артикул Название детали 6370-11516370-112163704-0111 Цена
1 334079 Угольник 222 -
2 6370-1104320 Трубка в сборе 111 -
3 6563Р-1101119 Прокладка хомута 333 -
4 339844-П29 Хомут 333 -
5 334080 Угольник 444 -
6 6370-1104312 Трубка в сборе 111 -
7 63704-1104040 Трубка в сборе 111 -
8 252162-П2 Шайба 22Л 444 -
9 250659-П29 Гайка М22х1,5-6Н 444 -
10 6370-1104085 Трубка в сборе 111 -
11 6370-1104025 Трубка в сборе 111 -
12 63704-1104025 Трубка в сборе 111 -
13 63704-1104085 Трубка в сборе 111 -
14 63704-1104150 Трубка в сборе 111 -
15 2108-3401228 Хомут 222 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
