Установка управления коробкой передач
/ УралАЗ УРАЛ-63704

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

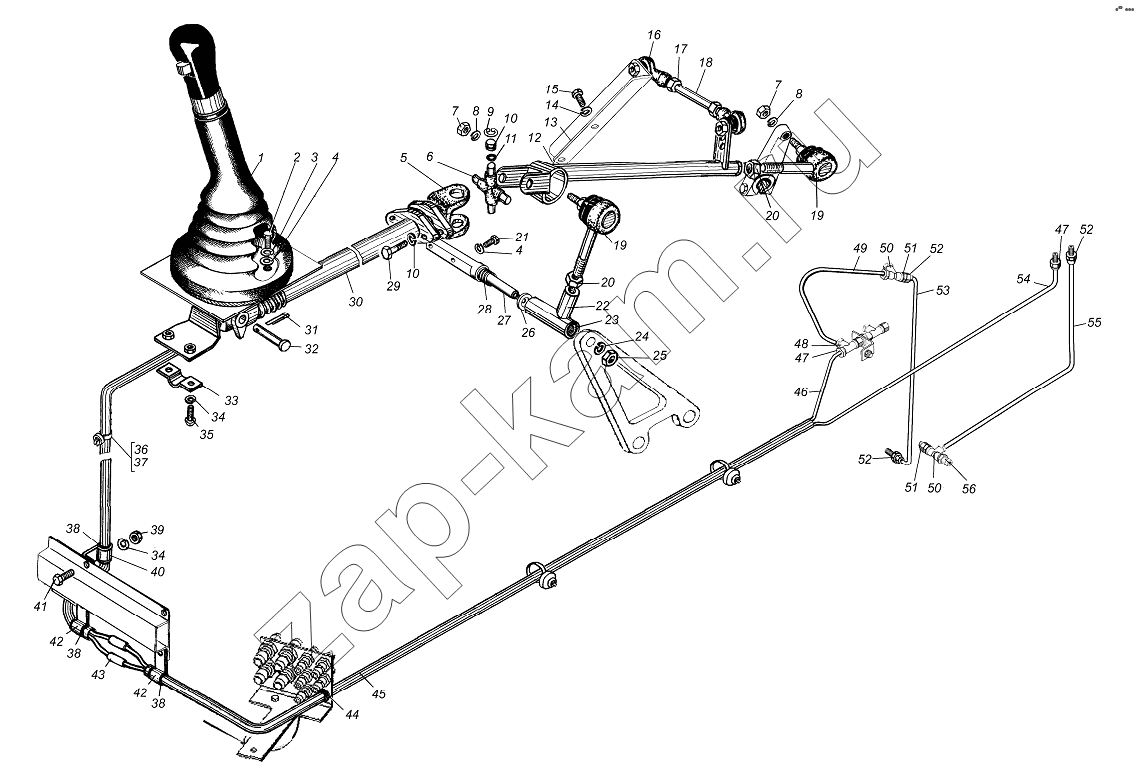

Схема/чертеж: Установка управления коробкой передач / УралАЗ УРАЛ-63704
1
2
3
4
4
5
6
7
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
38
38
39
40
41
42
42
43
44
45
46
47
47
48
49
50
50
51
51
52
52
52
53
54
55
56
Поз. Артикул Название детали 6370-11516370-112163704-0111 Цена
1 6370-1703016 Рычаг переключения передач 111 -
2 201460-П29 Болт М8-6gх30 444 -
3 252155-П2 Шайба 8 пружинная 444 -
4 252005-П29 Шайба 8 444 -
5 6370-1703130 Вилка кардана с фланцем 111 -
6 ИМЗ-8.103-05311 Крестовина кардана 111 -
7 250517-П29 Гайка М10х1,25 222 -
8 252136-П2 Шайба 10 пружинная 999 -
9 5323РХ-1703073 Кольцо В19 444 -
10 904700К2С10 Подшипник роликовый игольчатый 444 -
11 2108-3510372-10 Кольцо уплотнительное 444 -
12 6370-1703060 Хвостовик 111 -
13 6370-1703078 Кронштейн 111 -
14 252159-П2 Шайба 16Л 222 -
15 55571-2402066 Болт М16х1,5х34 222 -
16 362-1703521 Наконечник 222 -
17 250515-П29 Гайка М12х1,25-6Н 222 -
18 6370-1703113 Стержень 111 -
19 362-1703420 Хвостовик 222 -
20 250559-П29 Гайка М14х1,5-6Н 222 -
21 200263-П29 Болт М8-6gх35 222 -
22 5323Е-1703144 Рычаг поворотный 111 -
23 375-3504020 Втулка вала педали 222 -
24 252137-П2 Шайба 12 пружинная 111 -
25 250514-П29 Гайка М12-6Н 111 -
26 63645-1703169 Шайба 111 -
27 63674Р-1703179 Ось 111 -
28 63645-1703172 Пружина 111 -
29 201497-П29 Болт М10-6gх25 222 -
30 63645-1703325 Тяга телескопическая 111 -
31 258052-П29 Шплинт 4х20 111 -
32 260097-П29 Палец 12х70 111 -
33 5323РХ-1703103 Скоба 111 -
34 252154-П2 Шайба 6 пружинная 333 -
35 220105-П29 Винт М6-6gх16 222 -
36 4209 9076 ЕД12-8328 Хомут 111 -
37 4320-8101187 Уплотнитель 111 -
38 375-3506023 Прокладка хомута 333 -
39 250508-П29 Гайка М6-6Н 111 -
40 339823-П29 Хомут 111 -
41 201418-П29 Болт М6-6gх16 111 -
42 333620 Хомут 222 -
43 6580 4 Переходник 111 -
44 Н-202 Втулка проходная уплотнительная 111 -
45 63645-1772021 Трубка защитная 111 -
46 63645-1772020 Трубка 111 -
47 S6510 4-1/8 Фитинг цанга прямой 222 -
48 337001 Тройник 111 -
49 6470Р-1772045 Трубка воздуховодная 10 111 -
50 6253А Тройник 222 -
51 6601215А Пробка 222 -
52 9512 8-М12х1,5 Фитинг прямой 444 -
53 63674Р-1772042 Трубка 111 -
54 63645-1772018 Трубка 111 -
55 63674Р-1772040 Трубка 111 -
56 АДЮИ 407529.003 Датчик давления 111 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
