Автоматическая соединительная головка
/ ЗИЛ-130

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

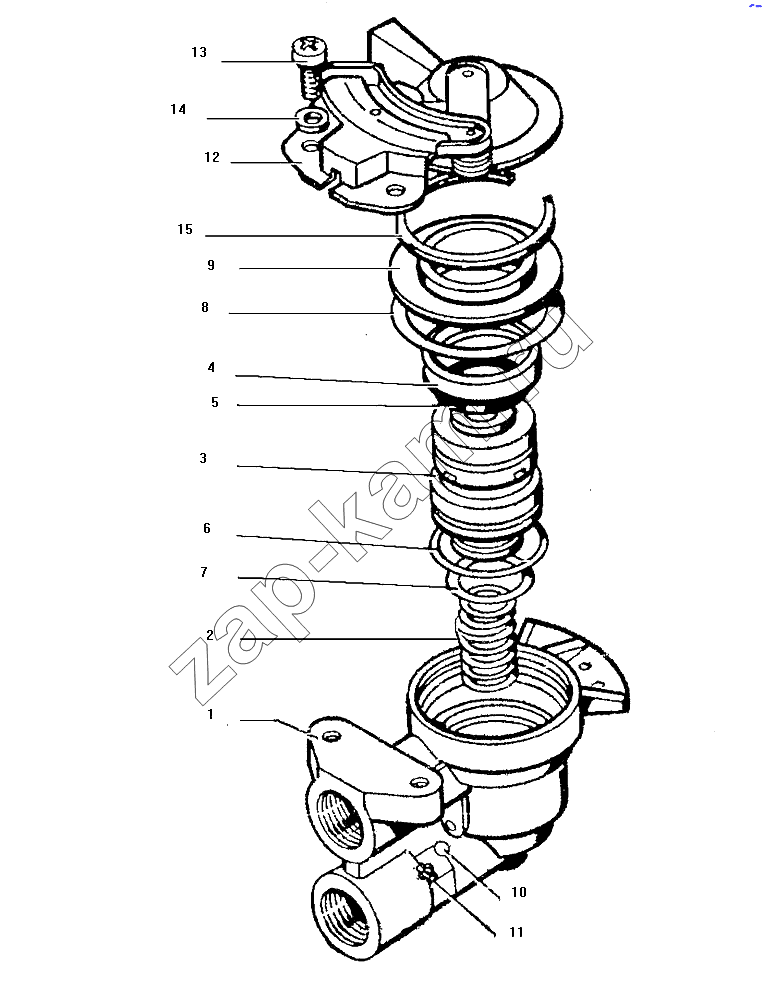

Схема/чертеж: Автоматическая соединительная головка / ЗИЛ-130
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Поз. Артикул Название детали Кол-во Цена
100-3521110-10 100-3521110-10 Головка соединительная пневмотормозов типа «Палм» в сборе 2; -
100-3521111-10 100-3521111-10 Головка соединительная автоматическая в сборе 2; -
100-3521109-10 100-3521109-10 Комплект запасных частей 1; -
1 100-3521124 Корпус соединительной головки в сборе 1; -
2 100-3521125 Пружина 1; -
3 100-3521126 Корпус клапана 1; -
4 100-3521127 Клапан 1; -
5 100-3521128 О-образное кольцо 1; -
6 100-3521129 О-образное кольцо 1; -
7 100-3521130 О-образное кольцо 1; -
8 100-3521131 О-образное кольцо 1; -
9 100-3521132 Кольцо 1; -
10 100-3521135 Фильтр 1; -
11 100-3521136 Кольцо упорное 1; -
12 100-3521141 Крышка в сборе 1; -
12 100-3521140 Крышка соединительной головки в сборе 1; -
13 302207-П29 Винт 2; -
14 305890-П2 Шайба пружинная специальная 3; -
15 489314-П2 Кольцо упорное 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
