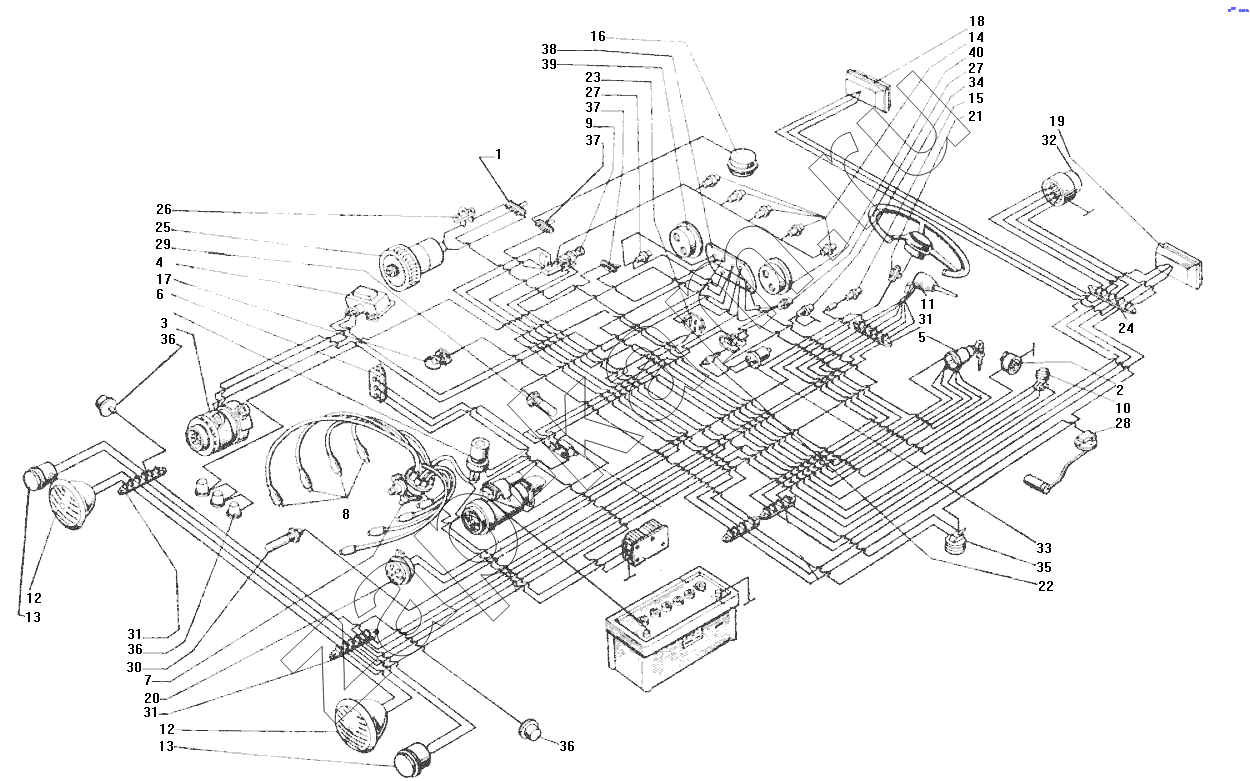

Схема электрооборудования
/ ЗИЛ-130
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
31
31
32
33
34
35
36
36
36
37
37
38
39
40
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 120-3722150 | 120-3722150 | Предохранитель 20А | 1; | - | |
| 130Т-3714010-Б | 130Т-3714010-Б | Плафон кабины типа ПК201 в сборе | 1; | - | |
| 131-3801010-20 | 131-3801010-20 | Щиток приборов типа КП204АТ в сборе | 1; | - | |
| 130-3801010-Б | 130-3801010-Б | Щиток приборов | 2; | - | |
| 120-3723032-Б | 120-3723032-Б | Панель соединительная трехклеммная | 1; | - | |
| 133ВЯ-3743010 | 133ВЯ-3743010 | Фара противотуманная типа ФГ152-Б | 1; | - | |
| 1 | 120-3713300 | Переключатель | 3; | - | |
| 2 | 120-3715020-Б | Розетка штепсельная переносной лампы 47-К в сборе | 2; | - | |
| 3 | 130-3701010-21 | Генератор 32.3701 в сборе | 2; | - | |
| 4 | 130-3702010-11 | Регулятор напряжения 201.3702 в сборе | 2; | - | |
| 5 | 130-3704010-А | Выключатель зажигания ВК350 в сборе | 3; | - | |
| 6 | 130-3705050 | Резистор цепи катушки зажигания СЭ107 | 2; | - | |
| 7 | 130-3706010-30 | Распределитель 46.3706 | 3; | - | |
| 8 | 130-3707010-А | Свеча зажигания типа А11-А в сборе | 3; | - | |
| 9 | 130-3709020 | Переключатель света центральный | 1; | - | |
| 10 | 130-3709036 | Переключатель света фар ножной | 1; | - | |
| 11 | 130-3709060-20 | Переключатель в сборе | 2; | - | |
| 12 | 130-3711010-Б2 | Фара ФГ122-ГВ | 3; | - | |
| 13 | 130-3712010-Б | Фонарь передний ПФ130 в сборе | 3; | - | |
| 14 | 130-3713228-Б | Патроны подсвета приборов с лампами | 1; | - | |
| 15 | 130-3713258 | Патрон контрольной лампы дальнего света с лампой в сборе | 1; | - | |
| 16 | 130-3714010-Б | Плафон кабины ПК201-А | 2; | - | |
| 17 | 130-3715060-А | Лампа подкапотная ПД308А в сборе | 2; | - | |
| 18 | 130-3716010 | Фонарь задний правый ФП130-Б или 357.3716 в сборе | 2; | - | |
| 19 | 130-3716011 | Фонарь задний левый ФП130 или 357.3716 в сборе | 2; | - | |
| 20 | 130-3721020-02 | Сигнал звуковой С311-01 | 2; | - | |
| 21 | 130-3721072 | Устройство контактное в сборе | 2; | - | |
| 22 | 130-3722105 | Предохранитель 6А | 1; | - | |
| 23 | 130-3722210 | Предохранитель 7,5А | 1; | - | |
| 24 | 130-3723043 | Панель соединительная четырехклеммная 16.3723 | 1; | - | |
| 25 | 130-3730010 | Электродвигатель вентилятора отопителя 192.3730 | 2; | - | |
| 26 | 130-3730166 | Сопротивление электродвигателя отопителя | 2; | - | |
| 27 | 130-3803021 | Лампа контрольная аварийного перегрева | 3; | - | |
| 28 | 130-3806040-01 | Датчик указателя уровня топлива | 1; | - | |
| 29 | 130-3808012-А | Датчик указателя температуры охлаждающей жидкости ТМ100-В | 1; | - | |
| 30 | 130-3808014 | Датчик указателя аварийного перегрева охлаждающей жидкости ТМ111-05 | 1; | - | |
| 31 | 150В-3723079 | Панель соединительная пятиклеммная 17.3723 | 3; | - | |
| 32 | 164-3716110 | Розетка прицепа ПС300А-100 | 1; | - | |
| 33 | 164-3726026 | Реле-прерыватель указателей поворота | 2; | - | |
| 34 | 164-3803025 | Лампа контрольная указателей поворота | 2; | - | |
| 35 | 431410-3720010 | Выключатель сигналов торможения ММ125Д или 2802.3829 в сборе | 2; | - | |
| 36 | 45 7374 3331 | Фонарь опознавательный автопоезда и указателей поворота УП101-01 | 5; | - | |
| 37 | 485-3713300 | Выключатель противотуманной фары | 5; | - | |
| 38 | КП205 | Комбинация приборов | 2; | - | |
| 39 | МД213 | Манометр | 3; | - | |
| 40 | СП201А | Спидометр | 2; | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
