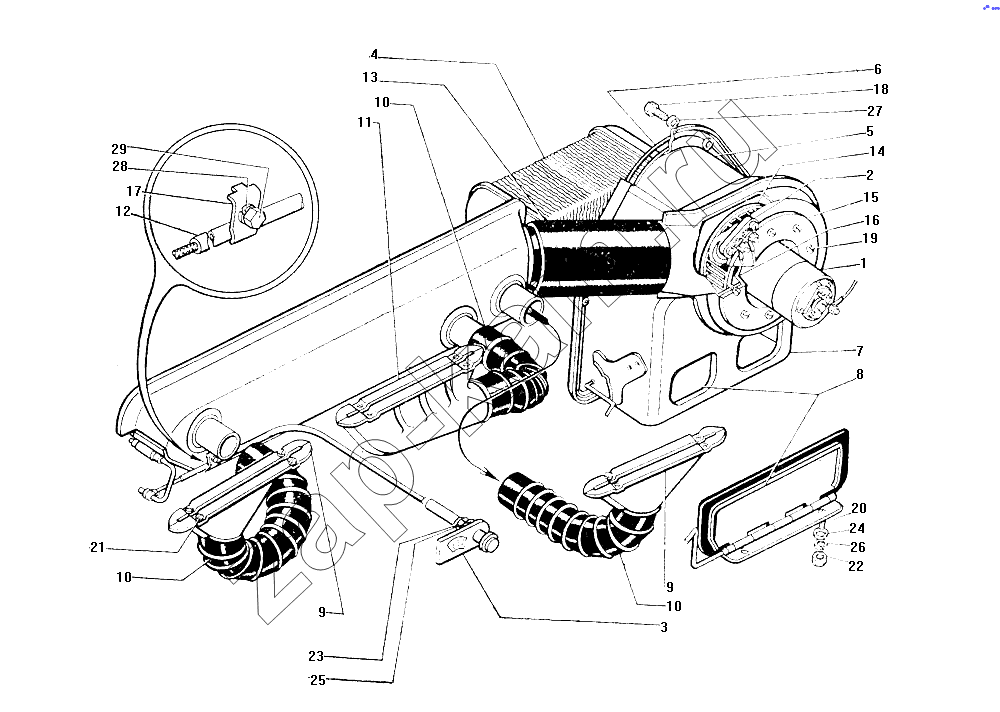

Схема отопления и вентиляции кабины
/ ЗИЛ-130
1
2
3
4
5
6
7
8
9
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 130К-8101010 | 130К-8101010 | Отопитель | 1; | - | |
| 130-8101010-10 | 130-8101010-10 | Отопитель | 1; | - | |
| 202019-П8 | 202019-П8 | Винт крепления рабочего колеса | 1; | - | |
| 130-8101810-11 | 130-8101810-11 | Рабочее колесо с электродвигателем в сборе | 1; | - | |
| 1 | 130-3730010 | Электродвигатель вентилятора отопителя 192.3730 | 2; | - | |
| 2 | 130-3730166 | Сопротивление электродвигателя отопителя | 2; | - | |
| 3 | 130-3903051 | Табличка указательная кнопок управления выключателем стеклоочистителя и ручкой заслонки отопителя | 1; | - | |
| 4 | 130-8101012-А | Радиатор отопителя в сборе | 1; | - | |
| 5 | 130-8101070-Б | Кожух отопителя в сборе | 1; | - | |
| 6 | 130-8101123 | Уплотнитель кожуха отопителя | 1; | - | |
| 7 | 130-8101172-А | Кожух с вентилятором в сборе | 1; | - | |
| 8 | 130-8101896 | Заслонка кожуха отопителя в сборе | 1; | - | |
| 9 | 130-8102190 | Сопло обдува ветрового стекла в сборе | 2; | - | |
| 10 | 130-8102389-А | Шланг обдува ветрового стекла | 3; | - | |
| 11 | 130-8102430 | Сопло обдува ветрового стекла среднее в сборе | 1; | - | |
| 12 | 130-8109121 | Тяга управления заслонкой канала отопления и обдува стекла в сборе | 2; | - | |
| 13 | 130-8118043 | Шланг вентилятора соединительный | 1; | - | |
| 14 | 130-8118062 | Рабочее колесо вентилятора в сборе | 1; | - | |
| 15 | 130-8118181 | Фланец крепления электродвигателя | 1; | - | |
| 16 | 130-8118349 | Прокладка электродвигателя отопителя | 1; | - | |
| 17 | 150В-3802061 | Прижим троса тяги | 1; | - | |
| 18 | 201418-П8 | Болт | 7; | - | |
| 19 | 220076-П8 | Винт | 3; | - | |
| 20 | 220077-П8 | Винт | 5; | - | |
| 21 | 224571-П8 | Винт | 2; | - | |
| 22 | 250464-П8 | Гайка | 8; | - | |
| 23 | 250515-П8 | Гайка | 7; | - | |
| 24 | 252003-П8 | Шайба | 2; | - | |
| 25 | 252007-П8 | Шайба регулировочная | 6; | - | |
| 26 | 252133-П2 | Шайба пружинная | 5; | - | |
| 27 | 252134-П2 | Шайба пружинная | 22; | - | |
| 28 | 252153-П2 | Шайба пружинная | 8; | - | |
| 29 | 301047-П8 | Болт | 3; | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
