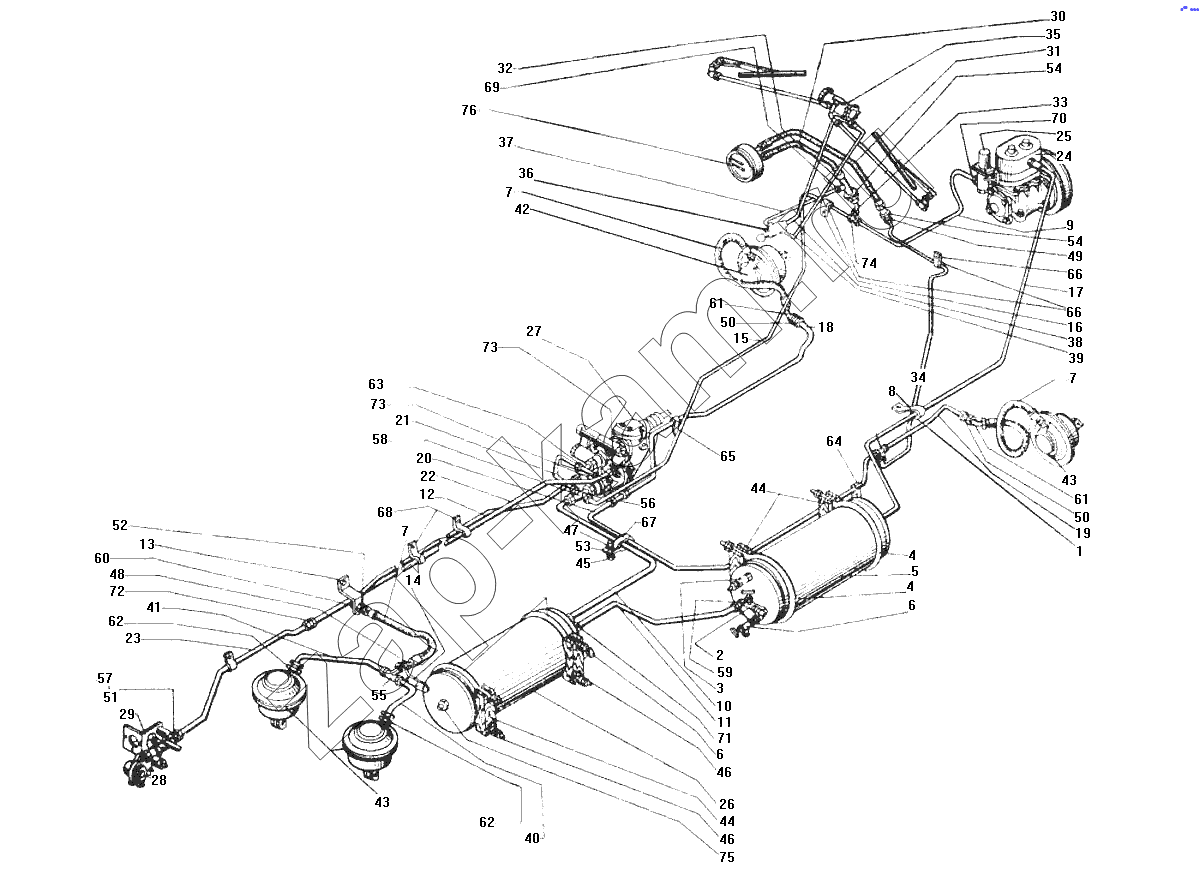

Схема пневматической системы
/ ЗИЛ-130
1
2
3
4
4
5
6
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
44
45
46
46
47
48
49
50
50
51
52
53
54
54
55
56
57
58
59
60
61
61
62
62
63
64
65
66
66
67
68
69
70
71
72
73
73
74
75
76
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 130Г-3506240-Г | 130Г-3506240-Г | Трубка | 1; | - | |
| 130В-3506240-Г | 130В-3506240-Г | Трубка | 1; | - | |
| 252135-П2 | 252135-П2 | Шайба пружинная | 57; | - | |
| 252004-П8 | 252004-П8 | Шайба плоская | 8; | - | |
| 222525-П8 | 222525-П8 | Винт | 3; | - | |
| 201456-П8 | 201456-П8 | Болт | 9; | - | |
| 130Д2-3506776 | 130Д2-3506776 | Трубка | 1; | - | |
| 130Г-3506776 | 130Г-3506776 | Трубка | 1; | - | |
| 130В-3506772-Б | 130В-3506772-Б | Трубка | 1; | - | |
| 130Г-3506772-Б | 130Г-3506772-Б | Трубка | 1; | - | |
| 130Г-3506250-Б | 130Г-3506250-Б | Трубка | 1; | - | |
| 130В-3506250-Б | 130В-3506250-Б | Трубка | 1; | - | |
| 130Г-3506290-Б | 130Г-3506290-Б | Трубка | 1; | - | |
| 130В-3506290-Б | 130В-3506290-Б | Трубка | 1; | - | |
| 130Г-3506298 | 130Г-3506298 | Кронштейн | 1; | - | |
| 1 | 120-3506207 | Втулка кронштейна | 1; | - | |
| 2 | 120-3506350-А2 | Кран отбора воздуха в сборе | 1; | - | |
| 3 | 120-3513050 | Клапан предохранительный в сборе | 1; | - | |
| 4 | 120-3513085-Г | Хомут крепления воздушных баллонов | 2; | - | |
| 5 | 127-3513015 | Баллон воздушный тормозов первый в сборе | 2; | - | |
| 6 | 130-1015370 | Кран сливной в сборе | 3; | - | |
| 7 | 130-3506085 | Шланг гибкий тормозных камер среднего и заднего мостов в сборе | 3; | - | |
| 8 | 130-3506206 | Кронштейн крепления трубки от компрессора к первому воздушному баллону | 2; | - | |
| 9 | 130-3506225 | Трубка в сборе | 1; | - | |
| 10 | 130-3506240-Г | Трубка | 1; | - | |
| 11 | 130-3506250-Б | Трубка | 1; | - | |
| 12 | 130-3506290-Б | Трубка | 1; | - | |
| 13 | 130-3506296-А | Кронштейн | 1; | - | |
| 14 | 130-3506298 | Трубка | 1; | - | |
| 15 | 130-3506320 | Трубка | 1; | - | |
| 16 | 130-3506325 | Втулка | 1; | - | |
| 17 | 130-3506450 | Трубка от компрессора к первому воздушному баллону в сборе | 1; | - | |
| 18 | 130-3506754 | Трубка | 1; | - | |
| 19 | 130-3506756 | Трубка | 1; | - | |
| 20 | 130-3506764-Б | Трубка | 1; | - | |
| 21 | 130-3506770 | Трубка | 1; | - | |
| 22 | 130-3506772-Б | Трубка | 1; | - | |
| 23 | 130-3506776 | Трубка | 1; | - | |
| 24 | 130-3509012-Г | Компрессор | 1; | - | |
| 25 | 130-3512010 | Регулятор давления в сборе | 1; | - | |
| 26 | 130-3513014-Б | Баллон воздушный тормозов второй в сборе | 1; | - | |
| 27 | 130-3514010-Б | Кран тормозной комбинированный | 3; | - | |
| 28 | 130-3521010-А2 | Головка соединительная типа А в сборе | 1; | - | |
| 29 | 130-3521025 | Кронштейн | 1; | - | |
| 30 | 130-3810070-А | Шланг в сборе | 1; | - | |
| 31 | 130-3810098-10 | Шланг в сборе | 2; | - | |
| 32 | 130-3810111 | Переходник | 1; | - | |
| 33 | 130-3810338-А | Трубка | 1; | - | |
| 34 | 130-3810340-А | Трубка манометра давления воздуха в тормозных камерах в сборе | 1; | - | |
| 35 | 130-5205010-А | Стеклоочиститель СЛ-440 в сборе | 3; | - | |
| 36 | 130-5205040-А | Кран КР-30 | 2; | - | |
| 37 | 130-5205041 | Трубка отвода воздуха | 1; | - | |
| 38 | 130-5205042 | Трубка от стеклоочистителя к клапану | 2; | - | |
| 39 | 130-5205109 | Трубка отвода воздуха от стеклоочистителя | 2; | - | |
| 40 | 130Г-3506300-В | Трубка | 1; | - | |
| 41 | 130Г-3506301-В | Трубка | 1; | - | |
| 42 | 150В-3519010 | Камера тормозная передняя в сборе | 1; | - | |
| 43 | 150В-3519110 | Камера тормозная в сборе | 2; | - | |
| 44 | 157-3513092 | Подкладка воздушных баллонов | 2; | - | |
| 45 | 201458-П8 | Болт | 6; | - | |
| 46 | 250510-П29 | Гайка | 19; | - | |
| 47 | 250510-П8 | Гайка | 27; | - | |
| 48 | 250559-П8 | Гайка | 5; | - | |
| 49 | 250634-П8 | Гайка | 3; | - | |
| 50 | 250636-П8 | Гайка | 2; | - | |
| 51 | 250638-П8 | Гайка крепления штуцера | 1; | - | |
| 52 | 250640-П8 | Гайка | 3; | - | |
| 53 | 252005-П8 | Шайба | 5; | - | |
| 54 | 252018-П8 | Шайба | 5; | - | |
| 55 | 300193-П | Тройник фланцевый переходной | 1; | - | |
| 56 | 300196-П | Тройник | 1; | - | |
| 57 | 300206-П | Штуцер | 1; | - | |
| 58 | 300208-П | Крестовина тормозного крана | 1; | - | |
| 59 | 300209-П | Тройник | 1; | - | |
| 60 | 300210-П | Угольник фланцевый проходной | 1; | - | |
| 61 | 300215-П | Угольник шланга передних тормозных камер | 2; | - | |
| 62 | 300271-П8 | Штуцер ввертной | 2; | - | |
| 63 | 300328-П8 | Тройник | 1; | - | |
| 64 | 306724-П8 | Скоба крепления трубки | 1; | - | |
| 65 | 306736-П8 | Скоба | 1; | - | |
| 66 | 306787-П8 | Хомут крепления трубки к щитку мотора | 2; | - | |
| 67 | 308365-П8 | Хомут | 1; | - | |
| 68 | 308380-П8 | Скоба | 1; | - | |
| 69 | 421137-П8 | Гайка накидная | 2; | - | |
| 70 | 421149-П8 | Штуцер ввертной | 2; | - | |
| 71 | 421152-П8 | Штуцер | 4; | - | |
| 72 | 421163-П8 | Штуцер проходной | 1; | - | |
| 73 | 421174-П | Угольник тормозного крана | 2; | - | |
| 74 | 421215-П | Тройник проходной | 1; | - | |
| 75 | 483014-П29 | Пробка | 1; | - | |
| 76 | МД213 | Манометр | 3; | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
