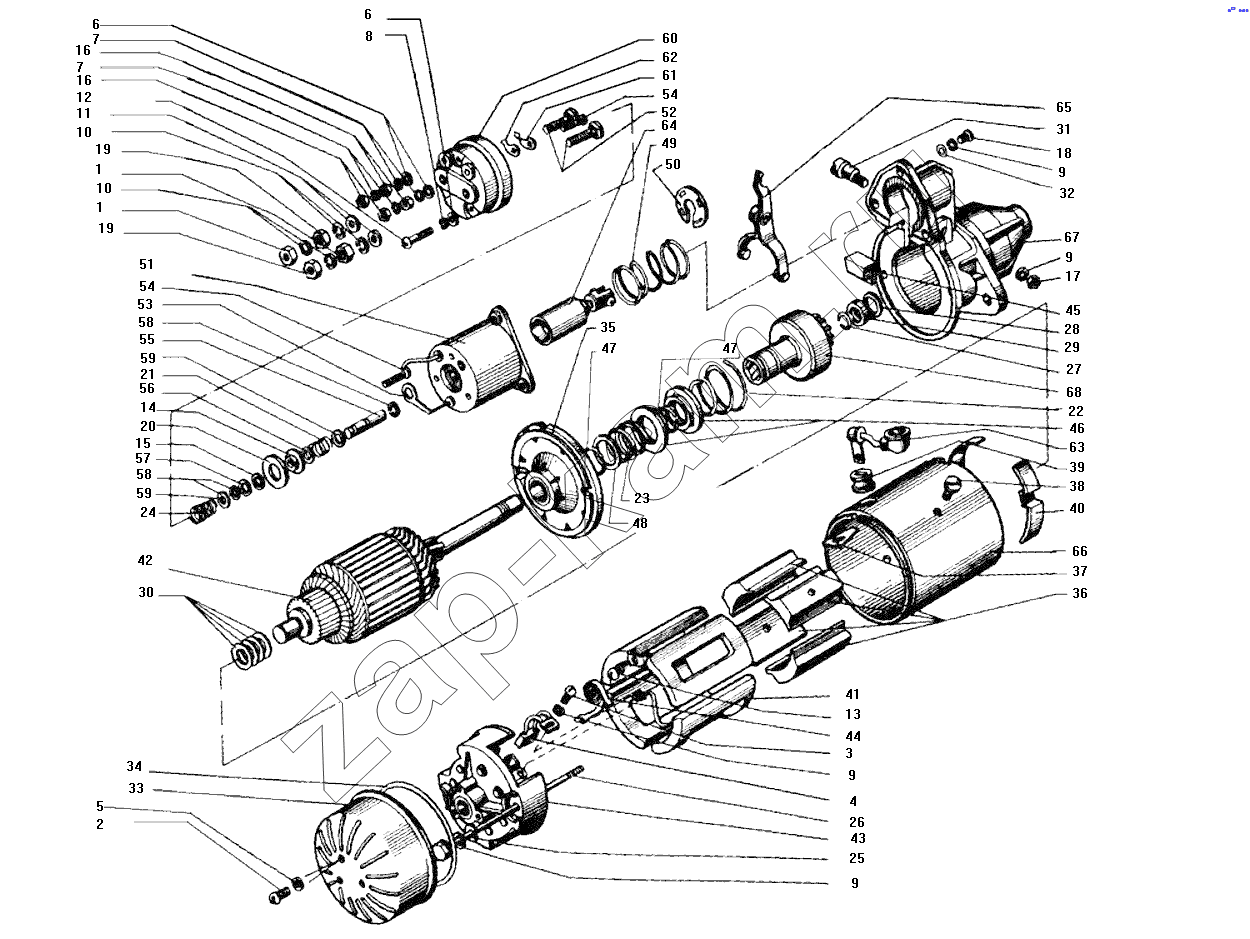

Стартер СТ230К1
/ ЗИЛ-130
1
1
2
3
4
5
6
6
7
7
8
9
9
9
9
10
10
11
12
13
14
15
16
16
17
18
19
19
20
21
22
23
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
50
51
52
53
54
54
55
56
57
58
58
59
59
60
61
62
63
64
65
66
67
68
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| СТ230К-3708600-01 | СТ230К-3708600-01 | Привод стартера в сборе | 1; | |
| СТ230Б2-3708800-10 | СТ230Б2-3708800-10 | Реле стартера в сборе | 1; | |
| 1 | 250510-П29 | Гайка | 19; | |
| 2 | 2М4х8.58.016 | Винт | 1; | |
| 3 | 2М5х12.58.016 | Винт | 1; | |
| 4 | 3 496 221 203 | Щетка изоляционная | 1; | |
| 5 | 4.65Г.016 | Шайба пружинная | 1; | |
| 6 | 5.01.016 | Шайба | 2; | |
| 7 | 5.65Г.016 | Шайба пружинная | 2; | |
| 8 | 5Т.65Г.016 | Шайба пружинная | 1; | |
| 9 | 6Т.65Г.016 | Шайба пружинная | 4; | |
| 10 | 8.65Г.016 | Шайба пружинная | 2; | |
| 11 | 8х1.01.016 | Шайба | 1; | |
| 12 | В1М5х30.58.016 | Винт | 1; | |
| 13 | В1М5х8.58.076 | Винт | 1; | |
| 14 | ВК14-3708066 | Втулка изоляционная | 1; | |
| 15 | ВК14-3708067 | Шайба изоляционная | 1; | |
| 16 | М5.5.016 | Гайка | 2; | |
| 17 | М6.2.5.016 | Гайка | 1; | |
| 18 | М6х16.58.016 | Винт | 1; | |
| 19 | М8.6Н6.016 | Гайка | 2; | |
| 20 | РС13-6504191 | Диск | 1; | |
| 21 | РС14-3708007 | Пружина | 1; | |
| 22 | СТ21-3708603АТ | Пружина | 1; | |
| 23 | СТ21-3708604 | Пружина | 1; | |
| 25 | СТ230-3708001 | Шайба специальная | 1; | |
| 26 | СТ230-3708003 | Шпилька стяжная | 1; | |
| 27 | СТ230-3708004 | Кольцо упорное | 1; | |
| 28 | СТ230-3708005 | Шайба | 1; | |
| 29 | СТ230-3708007 | Кольцо замковое | 1; | |
| 30 | СТ230-3708009 | Шайба | 1; | |
| 31 | СТ230-3708014 | Ось рычага | 1; | |
| 32 | СТ230-3708018 | Шайба | 1; | |
| 33 | СТ230-3708041 | Кожух защитный | 1; | |
| 34 | СТ230-3708042 | Кольцо уплотнительное | 1; | |
| 35 | СТ230-3708050А | Подшипник | 1; | |
| 36 | СТ230-3708102 | Полюс | 1; | |
| 37 | СТ230-3708104 | Изоляция вывода | 1; | |
| 38 | СТ230-3708105 | Винт полюса | 1; | |
| 39 | СТ230-3708106 | Втулка изоляционная | 1; | |
| 40 | СТ230-3708108 | Изоляция | 1; | |
| 41 | СТ230-3708110 | Катушка полюсов | 1; | |
| 42 | СТ230-3708200 | Якорь | 1; | |
| 43 | СТ230-3708300 | Крышка со стороны коллектора в сборе | 1; | |
| 44 | СТ230-3708304 | Пружина щетки | 1; | |
| 45 | СТ230-3708408 | Заглушка | 1; | |
| 46 | СТ230-3708601-01 | Втулка отводки | 1; | |
| 47 | СТ230-3708602 | Кольцо пружинное | 2; | |
| 48 | СТ230-3708606 | Чашка | 1; | |
| 49 | СТ230-3708804 | Пружина якоря реле | 1; | |
| 50 | СТ230-3708814 | Шайба упорная | 1; | |
| 51 | СТ230-3708830-10 | Ярмо реле в сборе | 1; | |
| 52 | СТ230-3708832 | Болт контактный | 1; | |
| 53 | СТ230-3708838 | Наконечник | 1; | |
| 54 | СТ230-3708839 | Болт специальный | 2; | |
| 55 | СТ230-3708860 | Плунжер реле в сборе | 1; | |
| 55 | СТ230-3708861 | Плунжер | 1; | |
| 56 | СТ230-3708864 | Шайба | 1; | |
| 57 | СТ230-3708866 | Шайба регулировочная | 1; | |
| 58 | СТ230-3708868 | Скоба | 2; | |
| 59 | СТ230-3708869 | Шайба специальная | 2; | |
| 60 | СТ230Б2-3708890 | Крышка реле в сборе | 1; | |
| 60 | СТ230Б2-3708891 | Крышка реле | 1; | |
| 61 | СТ230Б2-3708895 | Пружина контакта | 1; | |
| 62 | СТ230Б2-3708896 | Контакт | 1; | |
| 63 | СТ230Б-3708180 | Вывод | 1; | |
| 64 | СТ230Б-3708810 | Якорь реле в сборе | 1; | |
| 65 | СТ230К-3708020 | Рычаг включения привода в сборе | 1; | |
| 66 | СТ230К-3708101 | Корпус | 1; | |
| 66 | СТ230К-3708100 | Корпус в сборе | 1; | |
| 67 | СТ230К-3708400-10 | Крышка со стороны привода в сборе | 1; | |
| 68 | СТ230К-3708610-01 | Муфта | 1; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
