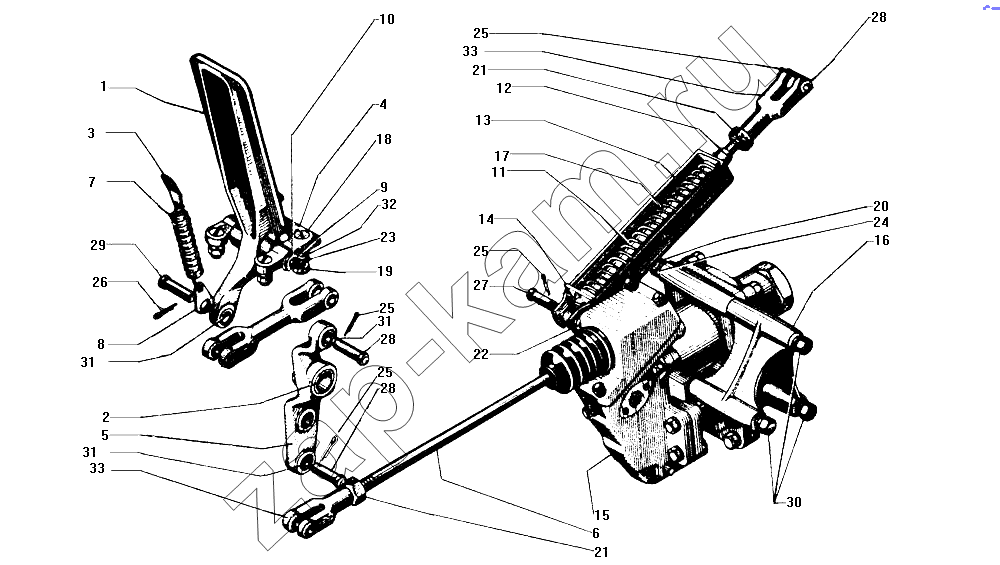

Установка и привод тормозного крана
/ ЗИЛ-130
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
25
25
25
26
27
28
28
28
29
30
31
31
31
32
33
33
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 1 | 130-3504010-А | Педаль ножного тормоза в сборе | 2; | - | |
| 2 | 130-3504027 | Втулка оси рычага | 1; | - | |
| 3 | 130-3504045 | Звено оттяжной пружины | 1; | - | |
| 4 | 130-3504050 | Кронштейн педали тормоза | 2; | - | |
| 5 | 130-3508020 | Рычаг с усилителем | 2; | - | |
| 5 | 130-3504060 | Рычаг управления тормозным краном | 1; | - | |
| 6 | 130-3504065 | Тяга привода тормозного крана в сборе | 2; | - | |
| 7 | 130-3504094 | Пружина оттяжная педали тормоза | 2; | - | |
| 8 | 130-3504095 | Звено оттяжной пружины | 2; | - | |
| 9 | 130-3504145 | Ось педали тормоза | 2; | - | |
| 10 | 130-3504147 | Чека оси педали тормоза | 3; | - | |
| 11 | 130-3504154-А | Тяга ручного привода тормозного крана в сборе | 2; | - | |
| 12 | 130-3504155-Б2 | Стержень тяги в сборе | 1; | - | |
| 13 | 130-3504161 | Скоба тяги | 1; | - | |
| 14 | 130-3504167 | Шайба направляющая | 1; | - | |
| 15 | 130-3514010-Б | Кран тормозной комбинированный | 3; | - | |
| 16 | 164АР-3504141 | Опора тормозного крана | 1; | - | |
| 17 | 164АР-3504171 | Пружина тяги | 1; | - | |
| 18 | 221666-П29 | Винт | 1; | - | |
| 19 | 250510-П29 | Гайка | 19; | - | |
| 20 | 250512-П29 | Гайка | 4; | - | |
| 21 | 250513-П29 | Гайка | 5; | - | |
| 22 | 252005-П29 | Шайба | 17; | - | |
| 23 | 252135-П2 | Шайба пружинная | 57; | - | |
| 24 | 252136-П2 | Шайба пружинная | 45; | - | |
| 25 | 258038-П29 | Шплинт | 4; | - | |
| 26 | 258040-П29 | Шплинт | 2; | - | |
| 27 | 260033-П29 | Палец | 1; | - | |
| 28 | 260058-П29 | Палец | 3; | - | |
| 29 | 260060-П29 | Палец | 1; | - | |
| 30 | 301375-П29 | Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, H=6±0,24, L=205±1,4, L0=30) | 1; | - | |
| 31 | 305100-П | Втулка | 3; | - | |
| 32 | 305525-П29 | Шайба | 1; | - | |
| 33 | 307026-01 | Вилка | 3; | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
