Карбюратор К88АТ
/ ЗИЛ-131

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

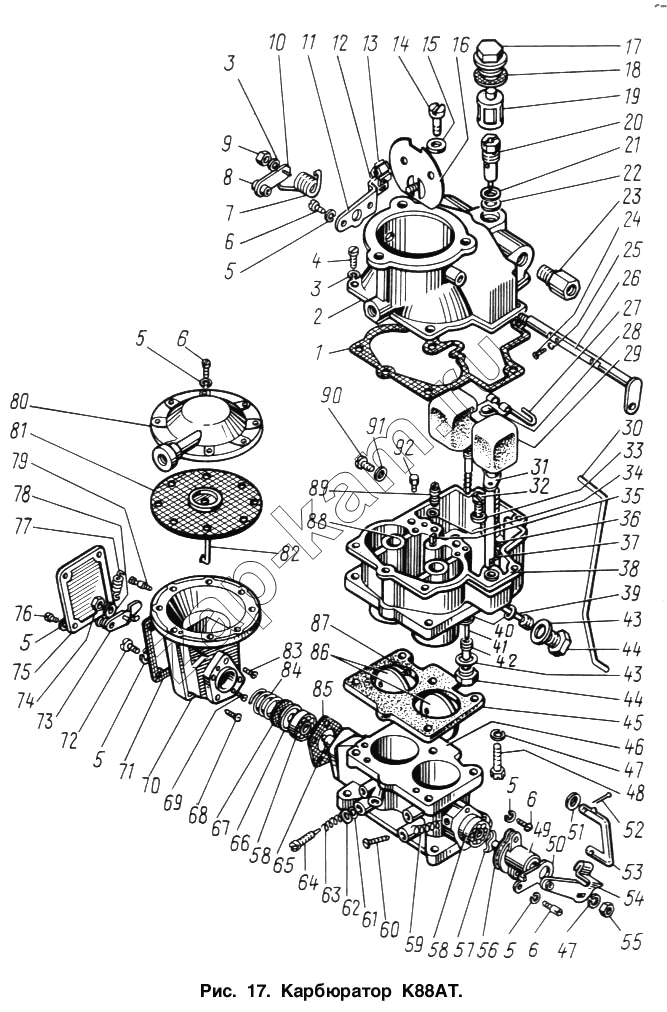

Схема/чертеж: Карбюратор К88АТ / ЗИЛ-131
1
2
3
3
4
5
5
5
5
5
5
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
43
44
44
45
46
47
47
48
49
50
51
52
53
54
55
56
57
58
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
Поз. Артикул Название детали 1) ЗИЛ-131Н2) ЗИЛ-131НА3) ЗИЛ-131НВ4) ЗИЛ-137Т Цена
130-1107400-90 130-1107400-90 Корпус поплавковой камеры в сборе 1111 -
1 130-1107085-01 Прокладка корпуса поплавковой камеры 1111 -
2 130-1107322-В Корпус верхний 1111 -
3 252154-П2 Шайба пружинная 1111 -
3 252154-П2 Шайба пружинная 6666 -
4 222525-П8 Винт 6666 -
5 252153-П2 Шайба пружинная 1111 -
5 252153-П2 Шайба пружинная 2222 -
5 252153-П2 Шайба пружинная 3333 -
5 252153-П2 Шайба пружинная 4444 -
5 252153-П2 Шайба пружинная 7777 -
6 220078-П29 Винт 2222 -
6 220078-П29 Винт 7777 -
6 220078-П29 Винт 1111 -
6 220078-П29 Винт 1111 -
7 121-1107260 Пружина валика 1111 -
8 301052-П8 Болт 1111 -
9 250508-П8 Гайка 1111 -
10 130-1107250-А Рычаг воздушной заслонки в сборе 1111 -
11 121-1107270-А Кронштейн троса воздушной заслонки 1111 -
12 301047-П8 Болт 1111 -
13 121-1107274 Зажим троса 1111 -
14 121-1107447 Винт канала иглы 1111 -
15 11-1046 Прокладка 1111 -
16 130-1107230-Г2 Заслонка воздушная в сборе 1111 -
17 130-1107342 Пробка фильтра подачи топлива 1111 -
18 К80-1107343 Прокладка фильтра подачи топлива 1111 -
19 130-1107780 Фильтр топливный в сборе 1111 -
20 130-1107670 Клапан подачи топлива в сборе 1111 -
21 120Д-1107247 Прокладка клапана подачи топлива 1111 -
22 110-1106021 Прокладка 1111 -
23 300304-П8 Штуцер 1111 -
24 220050-П8 Винт 2222 -
25 252132-П2 Шайба пружинная 2222 -
26 130-1107240-В2 Валик воздушной заслонки в сборе 1111 -
27 121-1107627 Ось рычажка поплавка 1111 -
28 130-1107656 Рычаг поплавка 1111 -
29 130-1107625 Поплавок с рычагом в сборе 1111 -
30 130-1107554 Тяга рычага связи 1111 -
31 130-1107120-Б Поршень насоса в сборе 1111 -
32 130-1107444-21 Жиклер главный 2222 -
33 К80-1107447-А Прокладка главного жиклера 2222 -
34 130-1107408 Прокладка жиклера холостого хода 2222 -
35 110-1107221 Игла насоса ускорения 1111 -
36 121-1107441 Кольцо клапана запорное 1111 -
37 121-1107428 Клапан насоса ускорения шариковый впускной 2222 -
38 130-1107422-70 Корпус поплавковой камеры 1111 -
39 130-1107442-Б Жиклер полной мощности 2222 -
40 110-1107073 Прокладка механического экономайзера и жиклера холостого хода 2222 -
40 110-1107073 Прокладка механического экономайзера и жиклера холостого хода 1111 -
41 130-1107208-Б Толкатель экономайзера 1111 -
42 130-1107210-15 Экономайзер механический в сборе 1111 -
43 130-1107184 Прокладка уплотнительная пробок 1111 -
43 130-1107184 Прокладка уплотнительная пробок 2222 -
44 130-1107214-10 Пробка канала экономайзера 2222 -
44 130-1107214-10 Пробка канала экономайзера 1111 -
45 130-1107089 Прокладка корпуса смесительной камеры 1111 -
46 130-1107507-В2 Корпус смесительной камеры 1111 -
47 252155-П2 Шайба пружинная 1111 -
47 252155-П2 Шайба пружинная 4444 -
48 121-1107042 Болт крепления смесительной камеры 4444 -
49 130-1107533-Г Корпус привода дроссельных заслонок в сборе 1111 -
50 130-1107553 Рычаг связи дроссельных заслонок 1111 -
51 252153-П2 Шайба пружинная 1111 -
52 258000-П29 Шплинт 2222 -
53 130-1007142-В2 Тяга насоса ускорения 1111 -
54 130-1107541-Е Рычаг привода 1111 -
55 250510-П8 Гайка 1111 -
56 130-1107502 Прокладка корпуса привода дроссельных заслонок карбюратора -
57 130-1107547-А2 Валик привода 1111 -
58 130-1107814-Б Подшипник оси дроссельных заслонок в сборе 2222 -
59 К80-1107536 Пружина винта 1111 -
60 301495-П8 Болт регулировочный 1111 -
61 130-1107117 Шайба уплотнительная 2222 -
62 130-1107115 Обойма шайбы 2222 -
63 130-1107436 Пружина иглы холостого хода 2222 -
64 121-1107434-Б Игла регулировочная холостого хода 2222 -
65 130-1107509-Г Ось дроссельных заслонок с рычагом в сборе 1111 -
66 130-1107558 Опора манжеты 1111 -
67 130-1107506-В Манжета уплотнительная 1111 -
68 130-1107516-Б Винт упорный 1111 -
69 130-1107538 Жиклер ограничителя воздушный 1111 -
70 130-1107523 Корпус диафрагменного механизма 1111 -
71 130-1107589 Прокладка крышки ограничителя оборотов 1111 -
72 222501-П8 Винт 3333 -
73 130-1107525-В Рычаг ограничителя в сборе 1111 -
74 250464-П8 Гайка 1111 -
75 130-1107586 Крышка ограничителя 1111 -
76 220077-П8 Винт 4444 -
77 133-1107236-Б Пружина ограничителя 1111 -
78 130-1107581-Б Шайба рычага 1111 -
79 130-1107596 Винт пружины 1111 -
80 130-1107513 Крышка диафрагменного механизма с направляющей втулкой в сборе 1111 -
81 130-1107519 Диск диафрагмы 1111 -
82 130-1107515-Б Диафрагма с тягой в сборе 1111 -
83 130-1107537 Жиклер ограничителя вакуумный 1111 -
84 130-1107508 Пружина 1111 -
85 130-1107501 Прокладка корпуса диафрагменного механизма 1111 -
86 157К-1107531 Заслонка дроссельная 2222 -
87 222963-П8 Винт 4444 -
88 130-1107044-Б Диффузор малый 2222 -
89 130-1107409-Б Жиклер холостого хода 2222 -
90 К80-1107076 Пробка 1111 -
91 110-1107177 Прокладка 1111 -
92 130-1107445-А2 Жиклер воздушный 2222 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
