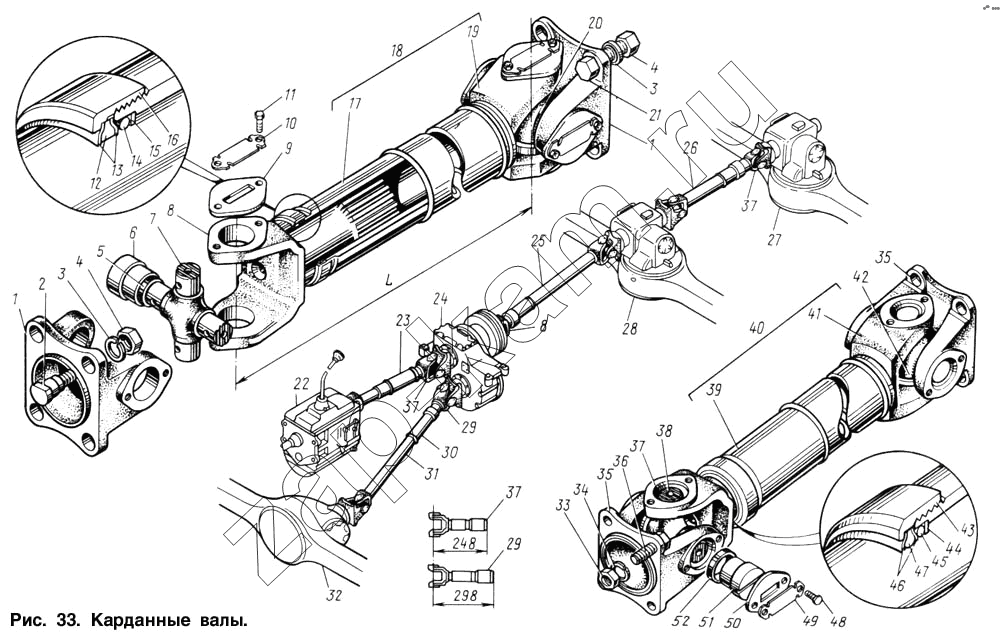

Карданные валы
/ ЗИЛ-131
1
1
2
3
3
4
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
34
35
35
36
37
37
37
37
37
38
39
39
40
41
41
42
43
44
45
46
46
47
48
49
50
51
52
| Поз. | Артикул | Название детали | 1) ЗИЛ-131Н | 2) ЗИЛ-131НА | 3) ЗИЛ-131НВ | 4) ЗИЛ-137Т | |
|---|---|---|---|---|---|---|---|
| 131-2202015-А | 131-2202015-А | Вал карданный основной в сборе | 1 | 1 | 1 | ||
| 137-1700009 | 137-1700009 | Коробка передач с демультипликатором и муфтой выключения сцепления в сборе | 1 | ||||
| 131А-1700010 | 131А-1700010 | Коробка передач в сборе | 1 | ||||
| 131-1700010-А | 131-1700010-А | Коробка передач в сборе | 1 | 1 | |||
| 137-2202048 | 137-2202048 | Вилка скользящая кардана | 1 | ||||
| 131-2203015-А | 131-2203015-А | Вал карданный переднего моста в сборе | 1 | 1 | 1 | 1 | |
| 137-2202015 | 137-2202015 | Вал карданный основной в сборе | 1 | ||||
| 1 | 131-2205023 | Фланец-вилка карданного вала | 2 | 2 | 2 | 2 | |
| 2 | 131-2205119 | Болт крепления фланца кардана | 4 | 4 | 4 | 4 | |
| 3 | 252139-П2 | Шайба пружинная | 8 | 8 | 8 | 8 | |
| 4 | 250636-П8 | Гайка | 8 | 8 | 8 | 8 | |
| 5 | 131-2205042-Б | Уплотнение подшипника карданного вала торцевое в сборе | 8 | 8 | 8 | 8 | |
| 6 | 131-2205033-В2 | Подшипник игольчатый кардана в сборе | 8 | 8 | 8 | 8 | |
| 7 | 131-2205030-В | Крестовина карданного вала | 2 | 2 | 2 | 2 | |
| 8 | 131-2205048 | Вилка скользящая карданного вала | 1 | 1 | 1 | 1 | |
| 9 | 131-2205050 | Пластина опорная игольчатого подшипника | 8 | 8 | 8 | 8 | |
| 10 | 131-2205051 | Пластина стопорная | 8 | 8 | 8 | 8 | |
| 11 | 201456-П8 | Болт | 16 | 16 | 16 | 16 | |
| 12 | 131-2205221 | Кольцо войлочное | 1 | 1 | 1 | 1 | |
| 13 | 131-2205089 | Шайба шлицевой втулки карданного вала разрезная | 3 | 3 | 3 | 3 | |
| 14 | 306337-П | Кольцо уплотнительное | 1 | 1 | 1 | 1 | |
| 15 | 131-2205117 | Шайба разрезная | 1 | 1 | 1 | 1 | |
| 16 | 131-2205217 | Гайка крепления сальника | 1 | 1 | 1 | 1 | |
| 17 | 131-2205102 | Втулка карданного вала шлицевая в сборе | 1 | 1 | 1 | 1 | |
| 18 | 131-2205015 | Вал карданный среднего моста в сборе | 1 | 1 | 1 | 1 | |
| 19 | 137-2202022 | Вилка карданного вала | 1 | ||||
| 19 | 131-2205022 | Вилка карданного вала | 1 | 1 | 1 | 1 | |
| 20 | 131-2205025-А2 | Комплект крестовины кардана среднего моста с подшипниками | 2 | 2 | 2 | 2 | |
| 21 | 301265-П8 | Болт | 4 | 4 | 4 | 4 | |
| 22 | 131А-1700009 | Коробка передач с муфтой выключения сцепления и кронштейнами в сборе | 1 | ||||
| 22 | 131-1700009-А | Коробка передач с муфтой выключения сцепления и кронштейнами в сборе | 1 | 1 | |||
| 23 | 137-2202011 | Комплект основного карданного вала | 1 | ||||
| 23 | 131-2202011-А2 | Комплект основного карданного вала | 1 | 1 | 1 | ||
| 24 | 131-1800010 | Раздаточная коробка со стояночным тормозом в сборе | 1 | 1 | 1 | ||
| 25 | 131-2205010-А2 | Комплект карданного вала среднего моста | 1 | 1 | 1 | 1 | |
| 26 | 131-2201011-А2 | Вал карданный заднего моста с карданами в сборе | 1 | 1 | 1 | 1 | |
| 27 | 131-2400009 | Мост задний со ступицами, тормозами и транспортными деталями в сборе | 1 | 1 | 1 | 1 | |
| 28 | 131-2500009 | Мост средний со ступицами, тормозами и транспортными деталями в сборе | 1 | 1 | 1 | 1 | |
| 29 | 133Г1-2201048 | Вилка скользящая кардана переднего моста | 1 | 1 | 1 | 1 | |
| 30 | 130К-2201157-Б | Втулка карданного вала шлицевая | 1 | 1 | 1 | 1 | |
| 31 | 131-2203011-А2 | Комплект карданного вала переднего моста | 1 | 1 | 1 | 1 | |
| 32 | 131-2300009 | Мост передний со ступицами, тормозными и транспортными деталями в сборе | 1 | 1 | 1 | 1 | |
| 33 | 250559-П8 | Гайка | 8 | 8 | 8 | 8 | |
| 34 | 252138-П2 | Шайба пружинная | 8 | 8 | 8 | 8 | |
| 34 | 252138-П2 | Шайба пружинная | 8 | 8 | 8 | 8 | |
| 35 | 130-2201023 | Фланец-вилка карданного вала | 2 | 2 | 2 | 2 | |
| 36 | 301028-П8 | Болт | 8 | 8 | 8 | 8 | |
| 37 | 130-2202048 | Вилка скользящая кардана заднего моста | 1 | 1 | 1 | ||
| 37 | 130-2202048 | Вилка скользящая кардана заднего моста | 1 | 1 | 1 | 1 | |
| 38 | 130-2201030 | Крестовина карданного вала | 2 | 2 | 2 | 2 | |
| 39 | 137-2202157 | Втулка карданного вала шлицевая заднего моста | 1 | ||||
| 39 | 130К-2201157 | Втулка карданного вала шлицевая заднего моста | 1 | 1 | 1 | 1 | |
| 39 | 130К-2201157 | Втулка карданного вала шлицевая заднего моста | 1 | 1 | 1 | ||
| 40 | 131-2201015-А | Вал карданный заднего моста с вилкой и шлицевой втулкой в сборе | 1 | 1 | 1 | 1 | |
| 41 | 130-2201022-Б | Вилка карданного вала | 1 | 1 | 1 | ||
| 41 | 130-2201022-Б | Вилка карданного вала | 1 | 1 | 1 | 1 | |
| 42 | 130-2201025 | Крестовина карданного вала с подшипниками в сборе | 2 | 2 | 2 | 2 | |
| 43 | 131-2203217 | Гайка крепления сальника шлицевой втулки карданного вала | 1 | 1 | 1 | 1 | |
| 44 | 130-2202227 | Шайба разрезная | 1 | 1 | 1 | 1 | |
| 45 | 130-2202225 | Манжета скользящей вилки | 1 | 1 | 1 | 1 | |
| 46 | 130-2202219 | Шайба разрезная сальника шлицевой втулки | 3 | 3 | 3 | 3 | |
| 46 | 130-2202219 | Шайба разрезная сальника шлицевой втулки | 3 | 3 | 3 | 2 | |
| 47 | 130-2202221 | Кольцо сальника шлицевой втулки карданного вала | 1 | 1 | 1 | 1 | |
| 48 | 201454-П8 | Болт | 16 | 16 | 16 | 16 | |
| 49 | 120-2201051 | Пластина-замок | 8 | 8 | 8 | 8 | |
| 50 | 120-2201050 | Пластина игольчатого подшипника опорная | 8 | 8 | 8 | 8 | |
| 51 | 130-2201044 | Подшипник игольчатый кардана в сборе | 8 | 8 | 8 | 8 | |
| 52 | 130-2201043 | Уплотнение подшипника карданного вала торцевое в сборе | 8 | 8 | 8 | 8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
