Компрессор
/ ЗИЛ-131

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

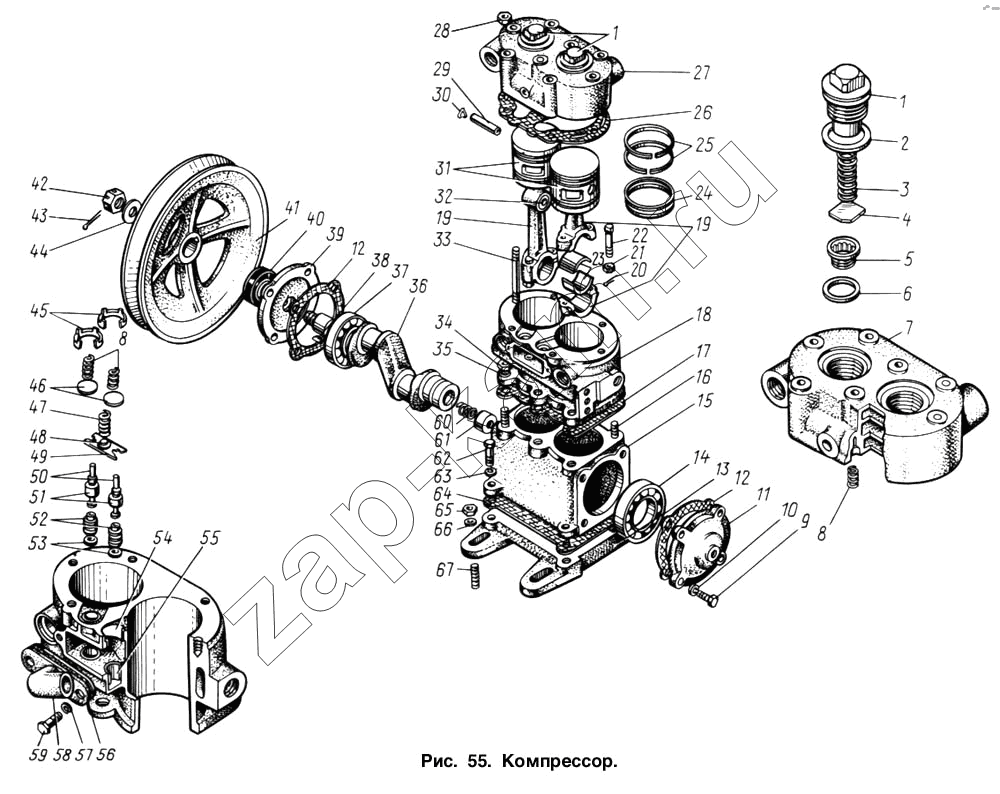

Схема/чертеж: Компрессор / ЗИЛ-131
1
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
Поз. Артикул Название детали 1) ЗИЛ-131Н2) ЗИЛ-131НА3) ЗИЛ-131НВ4) ЗИЛ-137Т Цена
130-3509169-А2 130-3509169-А2 Палец поршневой со стопорами (комплект) 1111 -
130-3509167 130-3509167 Комплект поршневых колец на один компрессор номинального размера 1111 -
130-3509167-Р1 130-3509167-Р1 Комплект поршневых колец увеличенных по диаметру на 0,4 мм 1111 -
130-3509167-Р2 130-3509167-Р2 Комплект поршневых колец увеличенных по диаметру на 0,8 мм 1111 -
130-3509107 130-3509107 Вал коленчатый с комплектом шатунных вкладышей 1111 -
1 120-3509044 Пробка нагнетательного клапана 2222 -
2 120-3509045 Прокладка пробки 2222 -
3 120-3509048 Пружина нагнетательного клапана 2222 -
4 130-3509050 Клапан нагнетательный 2222 -
5 130-3509051-А Седло нагнетательного клапана 2222 -
6 130-3509055 Прокладка седла нагнетательного клапана 2222 -
7 130-3509040 Головка компрессора 1111 -
8 130-3509328 Пружина впускного клапана 2222 -
9 201458-П8 Болт 8888 -
10 252135-П2 Шайба пружинная 8888 -
11 130-3509090-Б Крышка картера компрессора задняя 1111 -
12 120-3509063 Прокладка передней и задней крышек картера компрессора 2222 -
13 133-3509098-02 Крышка картера компрессора нижняя в сборе 1111 -
14 120-3509113 Подшипник компрессора 207К5 2222 -
15 130-3509018-Б Картер компрессора в сборе 1111 -
16 304020-П Шпилька 6666 -
17 130-3509038 Прокладка блока цилиндров компрессора 1111 -
18 130-3509028 Блок цилиндров компрессора в сборе 1111 -
19 130-3509180-А Шатун компрессора с крышкой в сборе 2222 -
20 258013-П Шплинт 4444 -
21 303032-П Гайка 4444 -
22 120-3509200 Болт крышки шатуна 4444 -
23 130-3509092 Вкладыш шатуна компрессора 4444 -
23 130-3509092-Р1 Вкладыш шатуна уменьшенный по диаметру на 0,3 мм 1111 -
23 130-3509092-Р2 Вкладыш шатуна уменьшенный по диаметру на 0,6 мм 1111 -
24 130-3509166-Р2 Кольцо маслосъемное увеличенное на 0,8 мм по диаметру 1111 -
24 130-3509166-Р1 Кольцо поршня маслосъемное увеличенное на 0,4 мм по диаметру 1111 -
24 130-3509166 Кольцо поршня маслосъемное 2222 -
25 130-3509164-Р2 Кольцо поршня компрессионное увеличенное на 0,8 мм по диаметру 1111 -
25 130-3509164-Р1 Кольцо поршня компрессионное увеличенное на 0,4 мм по диаметру 1111 -
25 130-3509164 Кольцо поршня компрессионное 4444 -
26 130-3509043-А Прокладка головки блока цилиндров компрессора 0,8 мм 1111 -
27 130-3509039 Головка компрессора в сборе 1111 -
28 250511-П8 Гайка 8888 -
29 130-3509170 Палец поршневой 2222 -
30 130-3509172 Кольцо пальца стопорное 4444 -
31 130-3509160-А2-Р1 Поршень увеличенный на 0,4 мм по диаметру 1111 -
31 130-3509160-А2-Р2 Поршень увеличенный по диаметру на 0,8 мм 1111 -
31 130-3509160-А2 Поршень компрессора 2222 -
32 130-3509194 Втулка верхней головки шатуна компрессора 2222 -
33 308612-П8 Шпилька 8888 -
34 303112-П8 Гайка 6666 -
35 252136-П2 Шайба пружинная 6666 -
36 130-3509110-А Вал коленчатый 1111 -
37 120-3509113 Подшипник компрессора 207К5 2222 -
38 418251-П Шпонка сегментная 1111 -
39 130-3509060-А Крышка передняя 1111 -
40 120-3509070-А2 Манжета передней крышки картера в сборе 1111 -
41 120-3509130 Шкив компрессора 1111 -
42 250978-П8 Гайка 1111 -
43 258040-П8 Шплинт 1111 -
44 252016-П8 Шайба 1111 -
45 130-3509363 Направляющая впускного клапана 2222 -
46 130-3509056 Клапан впускной 2222 -
47 130-3509342 Пружина коромысла впускных клапанов 1111 -
48 130-3509355 Направляющая пружины 1111 -
49 130-3509337-Б2 Коромысло впускных клапанов 1111 -
50 130-3509344-Б Шток впускного клапана 2222 -
51 130-3509099-Б Гнездо штока впускного клапана 2222 -
52 130-3509065-В2 Плунжер впускного клапана 2222 -
53 130-3509067-А Кольцо уплотнительное плунжера впускного клапана 2222 -
54 130-3509069 Седло впускного клапана 2222 -
55 130-3509068-Б Втулка плунжера компрессора 2222 -
56 130-3509240 Прокладка патрубка подвода воздуха 1111 -
57 252135-П2 Шайба пружинная 2222 -
58 130-3509275-Б Патрубок компрессора впускной 1111 -
59 201456-П8 Болт 2222 -
60 120-3509093 Пружина уплотнителя задней крышки 1111 -
61 120-3509094 Уплотнитель задней крышки компрессора 1111 -
62 201499-П8 Болт 3333 -
63 252136-П2 Шайба пружинная 4444 -
64 130-3509103-Б Прокладка нижней крышки картера компрессора 1111 -
65 250515-П8 Гайка 3333 -
66 252007-П8 Шайба регулировочная 3333 -
67 308614-П8 Шпилька 3333 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
