Коробка отбора мощности односкоростная
/ ЗИЛ-131

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

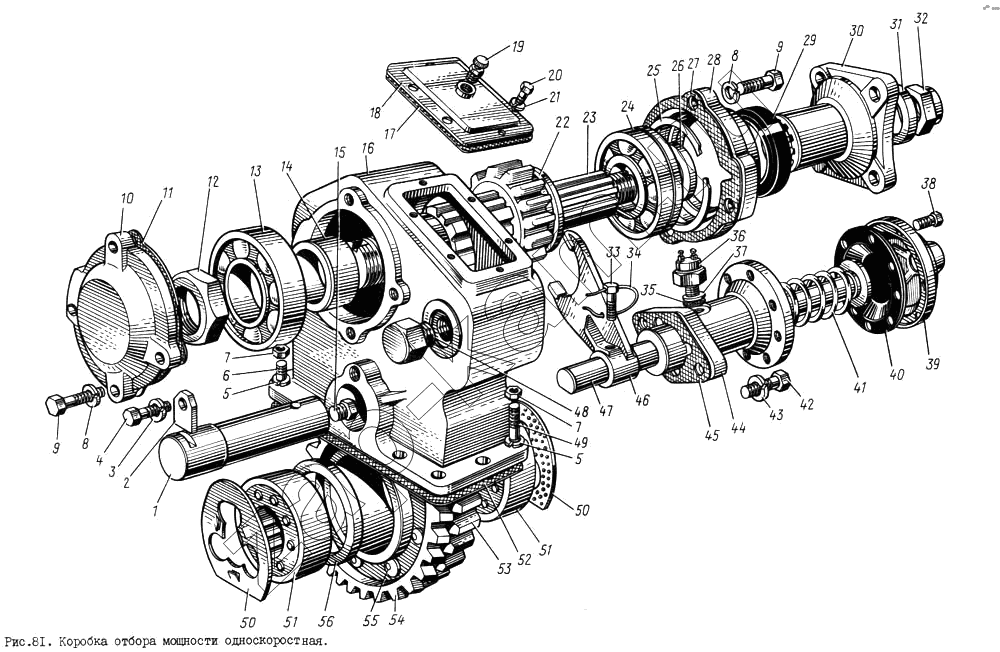

Схема/чертеж: Коробка отбора мощности односкоростная / ЗИЛ-131
1
2
3
4
5
5
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
51
52
53
54
55
56
Поз. Артикул Название детали 1) ЗИЛ-131Н2) ЗИЛ-131НА3) ЗИЛ-131НВ4) ЗИЛ-137Т Цена
131-4202360 131-4202360 Камера включения коробки отбора мощности в сборе(на модель 137Т устанавливается как вариант по требованию заказчика) 111 6 490 ₽
137-4202260-А 137-4202260-А Камера включения коробки отбора мощности в сборе 1 -
137-4202018 137-4202018 Шестерня постоянного зацепления в сборе 1 -
131-4202018 131-4202018 Шестерня постоянного зацепления в сборе(на модель 137Т устанавливается как вариант по требованию заказчика) 111 -
137-4202019 137-4202019 Шестерня постоянного зацепления(на модель 137Т устанавливается как вариант по требованию заказчика) 1 -
1 131-4202030-Б Ось шестерни постоянного зацепления 111 -
2 121-4205031 Пластина стопорная оси 111 -
3 252136-П2 Шайба пружинная 111 -
4 201497-П8 Болт 111 -
5 252137-П2 Шайба пружинная 10101010 -
6 414103-П8 Шпилька 7777 -
7 250515-П8 Гайка 10101010 -
8 252136-П2 Шайба пружинная 888 -
9 201499-П8 Болт 888 -
10 131-4202084 Крышка переднего подшипника вторичного вала 111 -
11 131-4202100 Прокладка крышки переднего подшипника 111 -
12 130-1701259 Гайка крепления фланца вторичного вала 111 -
13 485-4211112 Подшипник шариковый вторичного вала передний в сборе 111 -
14 131-4202078 Втулка распорная вторичного вала 111 -
15 262541-П8 Пробка коническая 111 -
16 131-4202015-Б Картер коробки отбора мощности 111 -
17 131-4202017 Прокладка крышки люка 111 -
18 131-4202208-А Крышка люка в сборе 111 -
19 308387-П Клапан предохранительный в сборе 111 -
20 201416-П8 Болт 666 -
21 252134-П2 Шайба пружинная 666 -
22 137-4202064 Шестерня ведомая 1 -
22 131-4202064 Шестерня ведомая(на модель 137Т устанавливается как вариант по требованию заказчика) 111 -
23 131-4202070-Б Вал вторичный 111 -
24 306519-П Шарикоподшипник вторичного вала задний 111 -
25 307756-П Кольцо упорное заднего подшипника вторичного вала 111 -
26 121-4207097 Шайба фланца опорная 111 -
27 131-4202099-Б Прокладка крышки заднего подшипника вторичного вала 111 -
28 131-4202082-Б Крышка заднего подшипника вторичного вала с манжетой в сборе 111 -
29 121-4207086 Манжета крышки переднего подшипника 111 -
30 121-4207074 Фланец вторичного вала 111 -
31 252019-П8 Шайба 111 -
32 157К-4206111 Гайка крепления фланца 111 -
33 120-1702040 Болт стопорный вилок и головок коробки передач 111 -
34 258251-П Шплинт-проволока 111 -
35 131-3710152-Б Прокладка уплотнительная 11 -
36 131-3710136-Б Выключатель типа ВК-403 в сборе 11 -
37 131-3710773 Шайба регулировочная -
38 201416-П8 Болт 888 -
39 131-4202380 Крышка камеры в сборе 111 -
40 131-4202375 Диафрагма камеры 111 -
41 131-4202371 Пружина камеры 111 -
42 201499-П8 Болт 222 -
43 252136-П2 Шайба пружинная 222 -
44 131-4202365 Корпус камеры(на модель 137Т устанавливается как вариант по требованию заказчика) 111 -
44 137-4202365 Корпус камеры 1 -
45 131-4202363 Прокладка камеры 111 -
46 131-4202126-Б Вилка включения коробки отбора мощности 111 -
47 131-4202369 Стержень камеры 111 -
48 131-4202039-Б Заглушка 111 -
49 304062-П8 Шпилька 3333 -
50 131-4202027 Шайба стопорная шестерни постоянного зацепления 222 -
51 121-2402041-Б Роликоподшипник шестерни постоянного зацепления в сборе 222 -
52 131-1802017 Прокладка крышки верхнего люка 1111 -
53 137-4202020 Шестерня ведущая 1 -
53 131-4202020 Шестерня ведущая(на модель 137Т устанавливается как вариант по требованию заказчика) 111 -
54 131-4202019-Б Шестерня постоянного зацепления(на модель 137Т устанавливается как вариант по требованию заказчика) 111 -
55 252779-П Заклепка шестерен 888 -
56 131-4202023 Кольцо распорное подшипников 111 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
