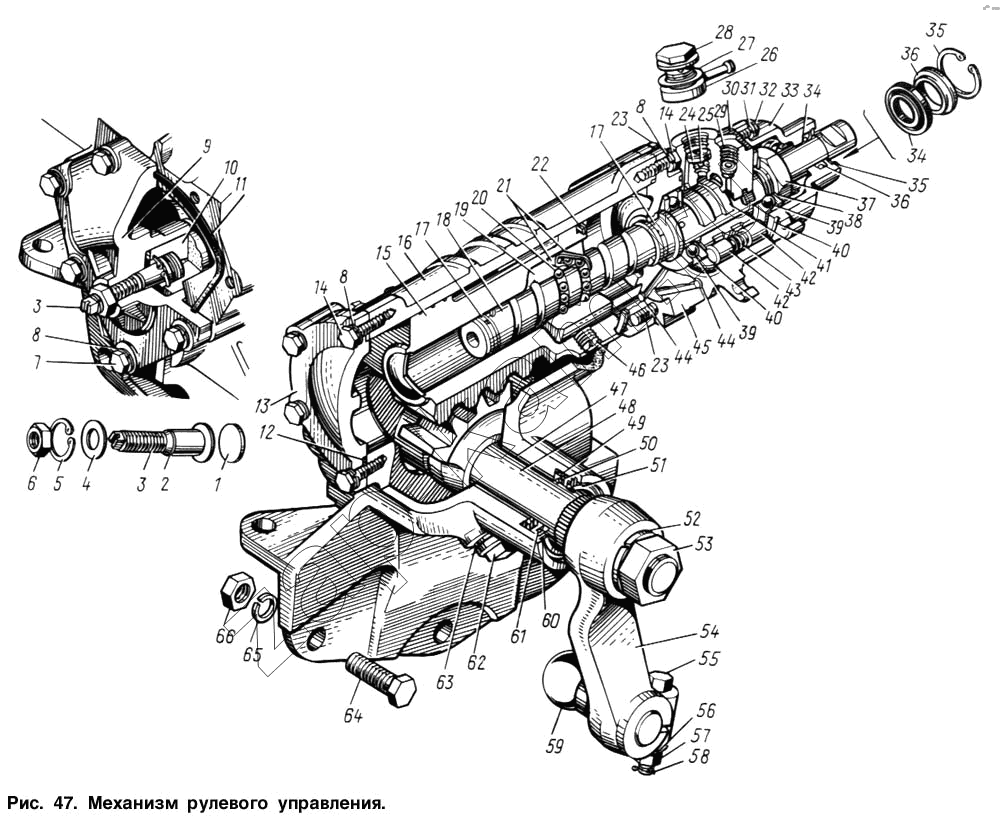

Механизм рулевого управления
/ ЗИЛ-131
1
2
3
3
4
5
6
7
8
8
8
9
10
11
12
13
14
14
15
16
17
17
18
19
20
21
22
23
23
24
25
26
26
27
27
28
28
29
30
31
32
33
34
34
35
35
36
36
37
38
39
39
40
40
41
42
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
| Поз. | Артикул | Название детали | 1) ЗИЛ-131Н | 2) ЗИЛ-131НА | 3) ЗИЛ-131НВ | 4) ЗИЛ-137Т | Цена | |
|---|---|---|---|---|---|---|---|---|
| 130-3430012 | 130-3430012 | Клапан управления гидроусилителем руля в сборе | 1 | 1 | 1 | - | ||
| 137-3430012 | 137-3430012 | Комплект клапана управления гидроусилителем рулевого управления в сборе | 1 | - | ||||
| 130-3401355 | 130-3401355 | Винт рулевого управления с шариковой гайкой и шариками в сборе | 1 | 1 | 1 | 1 | - | |
| 137-3430176 | 137-3430176 | Направляющая пружины | 1 | - | ||||
| 137-3402199 | 137-3402199 | Насос гидроусилителя без бачка в сборе | 1 | - | ||||
| 130-3407194 | 130-3407194 | Насос гидроусилителя механизма рулевого управления в сборе | 1 | 1 | 1 | - | ||
| 137-3430175 | 137-3430175 | Пружина предохранительного клапана | 1 | - | ||||
| 130-3401090-Г | 130-3401090-Г | Сошка рулевого управления | 1 | 1 | 1 | 1 | - | |
| 1 | 130-3401176-Б | Шайба упорная регулировочного винта рулевого управления | 1 | 1 | 1 | 1 | - | |
| 2 | 130-3401175-Б | Кольцо уплотнительное регулировочного винта | 1 | 1 | 1 | 1 | - | |
| 3 | 130-3401163-Б | Винт вала сошки рулевого управления регулировочный | 1 | 1 | 1 | 1 | - | |
| 4 | 130-3401142-Б | Шайба регулировочная 2,86 мм | 1 | 1 | 1 | 1 | - | |
| 4 | 130-3401140-Б | Шайба регулировочная 2,74 мм | 1 | 1 | 1 | 1 | - | |
| 4 | 137-3430177 | Шайба регулировочная | - | |||||
| 4 | 130-3401144-Б | Шайба регулировочная 2,98 мм | 1 | 1 | 1 | 1 | - | |
| 4 | 130-3401143-Б | Шайба регулировочная | 1 | 1 | 1 | 1 | - | |
| 4 | 130-3401141-Б | Шайба регулировочная 2,80 мм | 1 | 1 | 1 | 1 | - | |
| 5 | 130-3401395 | Кольцо стопорное регулировочного винта рулевого управления | 1 | 1 | 1 | 1 | - | |
| 6 | 250559-П8 | Гайка | 1 | 1 | 1 | 1 | - | |
| 7 | 201501-П8 | Болт | 7 | 7 | 7 | 7 | - | |
| 8 | 252136-П2 | Шайба пружинная | 6 | 6 | 6 | 6 | - | |
| 8 | 252136-П2 | Шайба пружинная | 7 | 7 | 7 | 7 | - | |
| 9 | 130-3401082-Б | Крышка боковая картера рулевого управления | 1 | 1 | 1 | 1 | - | |
| 10 | 130-3401063-Б | Вал сошки рулевого управления с регулировочным винтом и боковой крышкой в сборе | 1 | 1 | 1 | 1 | - | |
| 11 | 130-3401531 | Кольцо уплотнительное боковой крышки рулевого управления | 1 | 1 | 1 | 1 | - | |
| 12 | 130-3401381 | Кольцо уплотнительное картера и нижней крышки рулевого управления | 2 | 2 | 2 | 2 | - | |
| 13 | 130-3401529-А2 | Крышка картера рулевого управления нижняя | 1 | 1 | 1 | 1 | - | |
| 14 | 201499-П8 | Болт | 6 | 6 | 6 | 6 | - | |
| 14 | 201499-П8 | Болт | 1 | 1 | 1 | 1 | - | |
| 15 | 130-3401410-В | Рейка-поршень рулевого управления с заглушкой в сборе | 1 | 1 | 1 | 1 | - | |
| 16 | 130-3401010-Б | Картер механизма рулевого управления в сборе | 1 | 1 | 1 | 1 | - | |
| 17 | 130-3401361 | Кольцо уплотнительное | 2 | 2 | 2 | 2 | - | |
| 18 | 130-3401359 | Винт рулевого управления | 1 | 1 | 1 | 1 | - | |
| 19 | 130-3401038 | Гайка шариковая рулевого управления | 1 | 1 | 1 | 1 | - | |
| 20 | 306266-П | Шарик 7,144 - 4+/-14 | 31 | 31 | 31 | 31 | - | |
| 21 | 130-3401179 | Желоб шариковой гайки рулевого управления | 2 | 2 | 2 | 2 | - | |
| 22 | 130-3401415 | Кольцо поршневое рейки-поршня | 2 | 2 | 2 | 2 | - | |
| 23 | 200322-П8 | Болт | 5 | 5 | 5 | 5 | - | |
| 24 | 130-3430220 | Корпус обратного клапана гидроусилителя руля в сборе | 1 | 1 | 1 | - | ||
| 25 | 306206-П | Шарик | 1 | 1 | 1 | 1 | - | |
| 26 | 300226-П | Угольник шланга низкого давления | 1 | 1 | 1 | - | ||
| 26 | 137-3430167-02 | Угольник управления гидроусилителем руля в сборе | 1 | - | ||||
| 27 | 305661-П | Шайба уплотнительная | 2 | - | ||||
| 27 | 305661-П | Шайба уплотнительная | 2 | 2 | 2 | - | ||
| 28 | 137-3430173 | Болт угольника | 1 | - | ||||
| 28 | 301378-П8 | Болт | 1 | 1 | 1 | - | ||
| 29 | 300102-П | Седло уплотнительное | 1 | 1 | 1 | 1 | - | |
| 30 | 137-3430014 | Корпус клапана управления гидроусилителем с седлом в сборе | 1 | - | ||||
| 30 | 130-3430014 | Корпус клапана управления гидроусилителем с седлом в сборе | 1 | 1 | 1 | - | ||
| 31 | 252135-П2 | Шайба пружинная | 4 | 4 | 4 | 4 | - | |
| 32 | 201458--П8 | Болт крепления верхней крышки | 4 | 4 | 4 | 4 | - | |
| 33 | 130-3401421-Б | Крышка картера рулевого управления верхняя | 1 | 1 | 1 | 1 | - | |
| 34 | 307600-П | Манжета | 1 | 1 | 1 | 1 | - | |
| 35 | 307769-П2 | Кольцо стопорное | 1 | 1 | 1 | 1 | - | |
| 36 | 130-3401431 | Манжета сальника винта рулевого управления наружная | 1 | 1 | 1 | 1 | - | |
| 37 | 303273-П | Гайка | 1 | 1 | 1 | 1 | - | |
| 38 | 111-3401373 | Шайба пружинная | 1 | 1 | 1 | 1 | - | |
| 39 | 306560-П | Подшипник шариковый упорный | 2 | 2 | 2 | 2 | - | |
| 40 | 130-3430027 | Кольцо уплотнительное | 2 | 2 | 2 | 2 | - | |
| 41 | 130-3430115 | Золотник клапана | 1 | 1 | 1 | 1 | - | |
| 42 | 130-3430141 | Плунжер клапана реактивный | 12 | 12 | 12 | 12 | - | |
| 43 | 130-3430063 | Пружина клапана реактивная | 6 | 6 | 6 | 6 | - | |
| 44 | 130-3430139 | Кольцо уплотнительное | 3 | 3 | 3 | 3 | - | |
| 45 | 130-3401378 | Крышка промежуточная картера рулевого управления в сборе | 1 | 1 | 1 | 1 | - | |
| 46 | 130-3401417 | Винт установочный шариковой гайки рулевого управления | 2 | 2 | 2 | 2 | - | |
| 47 | 130-3401076-Б | Втулка вала сошки рулевого управления | 1 | 1 | 1 | 1 | - | |
| 48 | 130-3401065-Б | Вал сошки рулевого управления в сборе | 1 | 1 | 1 | 1 | - | |
| 49 | 309754-П | Манжета вала сошки рулевого управления в сборе | 1 | 1 | 1 | 1 | - | |
| 50 | 130-3401033-Б | Кольцо упорное сальника вала сошки | 1 | 1 | 1 | 1 | - | |
| 51 | 309779-П | Манжета | 1 | 1 | 1 | 1 | - | |
| 52 | 252165-П2 | Шайба пружинная | 1 | 1 | 1 | 1 | - | |
| 53 | 413034-П8 | Гайка | 1 | 1 | 1 | 1 | - | |
| 54 | 130-3401087-А2 | Комплект сошки рулевого управления с пальцем | 1 | 1 | 1 | 1 | - | |
| 55 | 301514-П8 | Болт | 1 | 1 | 1 | 1 | - | |
| 56 | 252138-П2 | Шайба пружинная | 1 | 1 | 1 | 1 | - | |
| 57 | 250559-П8 | Гайка | 1 | 1 | 1 | 1 | - | |
| 58 | 258041-П8 | Шплинт | 1 | 1 | 1 | 1 | - | |
| 59 | 130-3003032 | Палец сошки рулевого управления шаровой | 1 | 1 | 1 | 1 | - | |
| 60 | 308182-П2 | Кольцо стопорное манжеты вала сошки руля | 1 | 1 | 1 | 1 | - | |
| 61 | 305857-П8 | Шайба | 1 | 1 | 1 | 1 | - | |
| 62 | 305045-П | Пробка магнитная в сборе | 1 | 1 | 1 | 1 | - | |
| 63 | 305849-П | Шайба | 1 | 1 | 1 | 1 | - | |
| 64 | 201612-П8 | Болт | 4 | 4 | 4 | 4 | - | |
| 65 | 252138-П2 | Шайба пружинная | 5 | 5 | 5 | 5 | - | |
| 66 | 250559-П8 | Гайка | 5 | 5 | 5 | 5 | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
