Насос гидроусилителя рулевого механизм
/ ЗИЛ-131

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

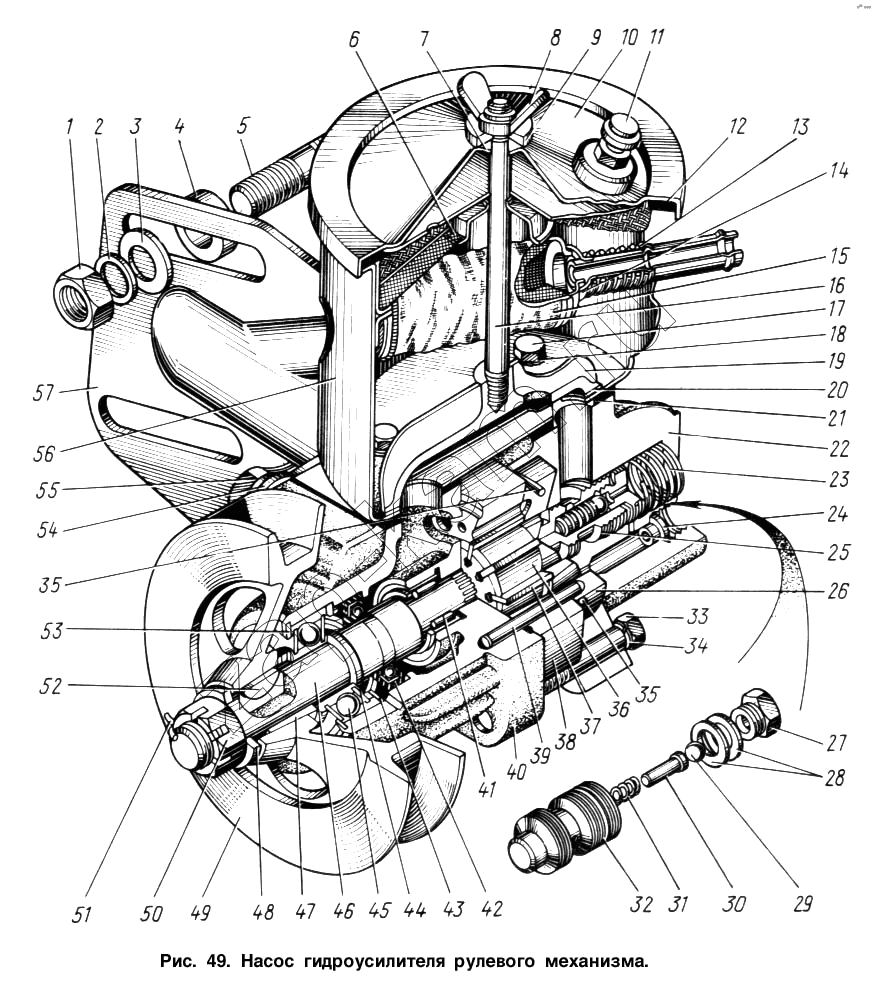

Схема/чертеж: Насос гидроусилителя рулевого механизм / ЗИЛ-131
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
Поз. Артикул Название детали 1) ЗИЛ-131Н2) ЗИЛ-131НА3) ЗИЛ-131НВ4) ЗИЛ-137Т Цена
130-3407244 130-3407244 Комплект ротора, статора и лопастей насоса гидроусилителя 1111 -
301512-П8 301512-П8 Болт 2222 -
1 250515-П8 Гайка 3333 -
2 252137-П2 Шайба пружинная 3333 -
3 252007-П8 Шайба регулировочная 3333 -
4 305830-П8 Шайба 3333 -
5 307175-П8 Шпилька 3333 -
6 130-3407328 Фильтр заливной в сборе 1111 -
7 306342-П Кольцо уплотнительное 1111 -
8 45 9552 9935 Гайка-барашек 1111 -
9 305803-П8 Шайба 1111 -
10 130-3407400 Крышка бачка насоса в сборе 1111 -
11 308387-П Клапан предохранительный в сборе 1111 -
12 130-3407413 Прокладка уплотнительная крышки бачка насоса гидроусилителя руля 1111 -
13 130-3407363 Пружина клапана фильтра 1111 -
14 130-3407362 Чашка фильтра 1111 -
15 130-3407338 Фильтр насоса с чехлом в сборе 1111 -
16 307183-П8 Шпилька 1111 -
17 201423-П8 Болт 4444 -
18 252004-П8 Шайба плоская 4444 -
19 130-3407435-А3 Коллектор насоса 1111 -
20 130-3407439-А Прокладка коллектора насоса гидроусилителя руля 1111 -
21 130-3407437 Прокладка уплотнительная болтов крепления бачка насоса гидроусилителя руля 2222 -
22 130-3407213 Крышка насоса 1111 -
23 130-3407281 Пружина перепускного клапана 1111 -
24 300102-П Седло уплотнительное 1111 -
25 130-3407270-А Клапан насоса перепускной в сборе 111 -
25 137-3407270-А Клапан насоса перепускной в сборе 1 -
26 130-3407255 Диск насоса распределительный 1111 -
27 130-3407277 Седло предохранительного клапана 1111 -
28 305644-П Шайба регулировочная -
28 305851-П Шайба регулировочная -
29 306231-П Шарик 1111 -
30 130-3407275 Направляющая пружины 1111 -
31 130-3407272 Пружина предохранительного клапана насоса гидроусилителя руля 1111 -
32 130-3407271-А Золотник насоса перепускной 1111 -
33 301513-П8 Болт 2222 -
34 252136-П2 Шайба пружинная 4444 -
35 130-3407252 Кольцо уплотнительное корпуса насоса гидроусилителя руля 2222 -
36 130-3407248 Ротор насоса 1111 -
37 130-3407251 Лопасть насоса 10101010 -
38 130-3407253-А4 Статор насоса 1111 -
39 305455-П Штифт 2222 -
40 130-3407211 Корпус насоса 1111 -
41 306514-П Подшипник игольчатый 1111 -
42 309777-П Манжета 1111 -
43 130-3407059-А Проставка насоса 1111 -
44 305811-П Шайба 1111 -
45 306610-П Подшипник шариковый 1111 -
46 130-3407217 Валик насоса гидроусилителя руля 1111 -
47 130-3407247 Втулка шкива насоса 1111 -
48 252017-П8 Шайба 1111 -
49 130-3407240-А2 Шкив насоса 1111 -
50 250979-П8 Гайка 1111 -
51 258054-П8 Шплинт 1111 -
52 418251-П Шпонка сегментная 1111 -
53 307702-П Кольцо подшипника насоса стопорное 1111 -
54 252137-П2 Шайба пружинная 2222 -
55 201540-П8 Болт 2222 -
56 130-3407300 Бачок насоса в сборе 1111 -
57 130-3407203-А Кронштейн крепления насоса 1111 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
