Платформа
/ ЗИЛ-131

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

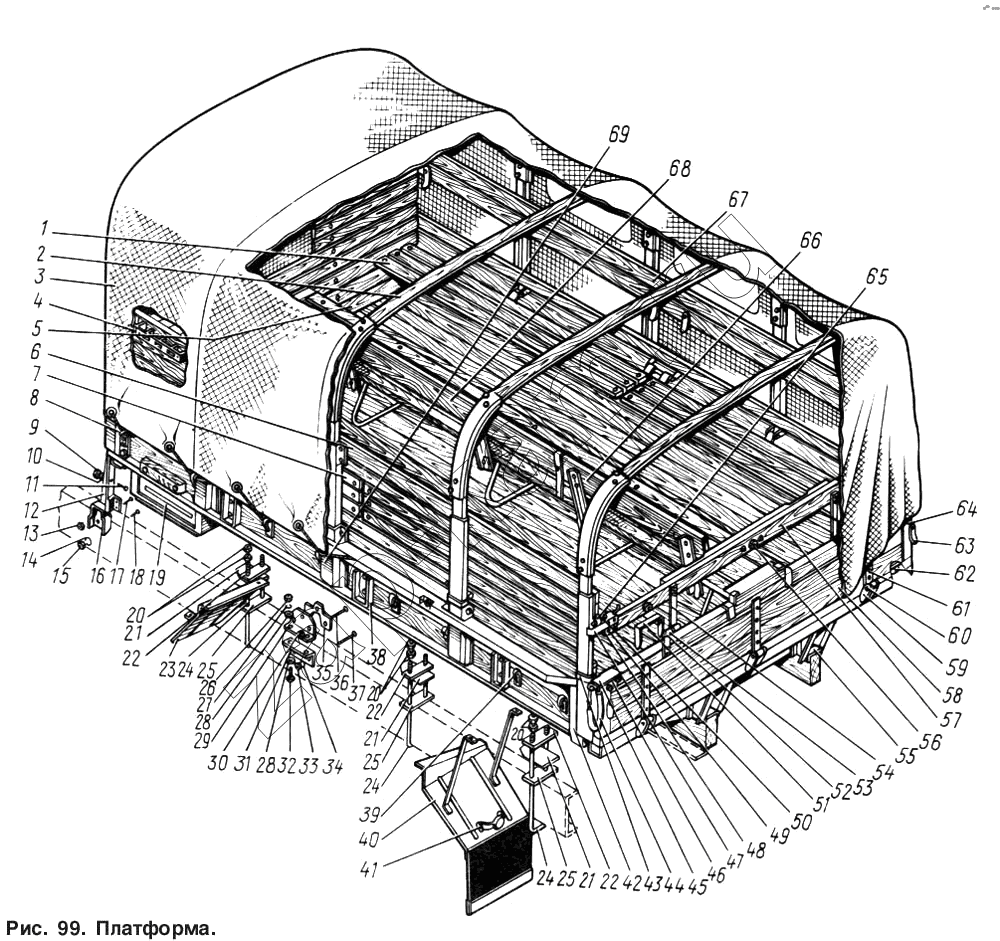

Схема/чертеж: Платформа / ЗИЛ-131
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
21
21
21
22
22
22
23
24
24
24
25
25
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
Поз. Артикул Название детали 1) ЗИЛ-131Н2) ЗИЛ-131НА3) ЗИЛ-131НВ4) ЗИЛ-137Т Цена
211098-П8 211098-П8 Болт 4 -
131А-8500010-А6 131А-8500010-А6 Платформа в сборе 1 -
157К-8502037 157К-8502037 Коробка бокового борта передняя 22 -
131А-8500010-А3 131А-8500010-А3 Платформа в сборе 1 -
131-8500010-А4 131-8500010-А4 Платформа в сборе 1 -
1 131-8506010-Б Сиденье платформы боковое правое в сборе 11 -
2 131-8508100 Дуга тента платформы в сборе 55 -
3 131-88508010-А2 Тент платформы в сборе (тент с восемью клапанами устанавливается по специальному заказу) 11 -
3 131-8508010-А Тент платформы в сборе 11 -
4 131-8508231 Обойма гнезда дуг тента 44 -
5 131А-8504010 Борт платформы передний 1 -
5 131-8504010 Борт платформы передний 1 -
6 131-8502011-Б Борт платформы боковой левый в сборе 11 -
7 131-8506011-Е Сиденье платформы боковое левое в сборе 11 -
8 130-8501174 Крюк обвязочный правый 44 -
9 250514-П8 Гайка 44 -
10 252137-П2 Шайба пружинная 44 -
11 210237-П8 Болт 44 -
12 131-8521191-Б Угольник переднего крепления платформы левый в сборе 11 -
12 131-8521190-Б Угольник переднего крепления платформы правый в сборе 11 -
13 250512-П8 Гайка 44 -
14 252137-П2 Шайба пружинная 44 -
15 250514-П8 Гайка 44 -
16 131-8521062 Кронштейн платформы установочный передний 22 -
17 211137-П8 Болт 44 -
18 201542-П8 Болт 44 -
19 130-8507013-А Ящик платформы инструментальный в сборе 11 -
20 250558-П8 Гайка 2424 -
21 164-8521126 Обойма хомута продольного бруса 66 -
22 130В-2702177 Накладка хомута 66 -
23 131-8511010 Брызговик передний правый в сборе 11 -
23 131-8511011 Брызговик передний левый в сборе 11 -
24 131-6521115 Хомут крепления платформы в сборе к раме 66 -
25 180-8500046 Стяжка хомута 66 -
26 250514-П8 Гайка 44 -
27 252137-П2 Шайба пружинная 44 -
28 252007-П8 Шайба регулировочная 88 -
29 130-8521157 Угольник фиксирующий платформу верхний 22 -
30 250512-П8 Гайка 66 -
31 157-8500058 Угольник фиксирующий платформы нижний 22 -
32 201544-П8 Болт 44 -
33 250514-П8 Гайка 44 -
34 252137-П2 Шайба пружинная 44 -
35 157К-8501247 Подкладка под головки болтов 22 -
36 211137-П8 Болт 66 -
37 201542-П8 Болт 44 -
38 131-8502542-Б Кронштейн крепления бокового борта 88 -
39 130-8501175 Крюк обвязочный левый 1212 -
39 130-8501175 Крюк обвязочный левый 11 -
40 131-8511052 Брызговик задний правый в сборе 11 -
40 131-8511053 Брызговик задний левый в сборе 11 -
41 131-8208010 Отражатель света в сборе 222 -
42 131-8502045-Б Коробка бокового борта задняя левая в сборе 11 -
42 131-8502044-Б Коробка бокового борта задняя правая в сборе 11 -
43 182-8505031 Кронштейн подвески цепи запора заднего борта платформы левый 22 -
44 182-8505020 Цепь запора заднего борта платформы в сборе 22 -
45 182-8505035 Петля запора заднего борта платформы левая 11 -
45 182-8505034 Петля запора заднего борта платформы правая 11 -
46 157-8505036 Щека запора заднего борта платформы 22 -
47 131-8505187 Скоба запора ограждения заднего борта 2 -
48 131-8505160 Обойма ограждения заднего борта правая 1 -
48 131-8505161 Обойма ограждения заднего борта левая 1 -
49 210109-П8 Болт 4 -
50 131-8505020 Запор ограждения заднего борта в сборе 2 -
51 131-8503050 Подножка заднего борта платформы 22 -
52 260048-П8 Палец крепления ограждения 2 -
53 131-8503335 Петля навески ограждения заднего борта нижняя 2 -
54 131-8503337 Петля навески ограждения заднего борта верхняя 2 -
55 131-8501010-Б Основание платформы в сборе 1 -
55 131А-8501010 Основание платформы в сборе 1 -
56 131-8506659 Буфер ограждения заднего борта 4 -
57 131-8503310 Ограждение заднего борта в сборе 1 -
58 131А-8503010 Борт платформы задний в сборе 1 -
58 131-8503010 Борт платформы задний в сборе 1 -
59 131-8503033 Петля нижняя навески заднего борта 33 -
60 260096-П8 Палец навески заднего борта к основанию 33 -
61 131-8503030 Петля верхняя навески заднего борта 33 -
62 130-8501175 Крюк обвязочный левый 22 -
63 131-8505150 Щеколда запора ограждения заднего борта в сборе 2 -
64 131-8505151 Втулка распорная запора ограждения заднего борта 2 -
65 131-8505159-В Скоба запора ограждения заднего борта 22 -
66 131-8506340-В Спинка средней скамейки в сборе 1 -
67 131-8502010-Б Борт платформы боковой правый в сборе 11 -
68 131-8506236-В Сиденье средней скамейки в сборе 1 -
69 131-8502040-Б Коробка бокового борта промежуточная в сборе 66 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
