Раздаточная коробка
/ ЗИЛ-131

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

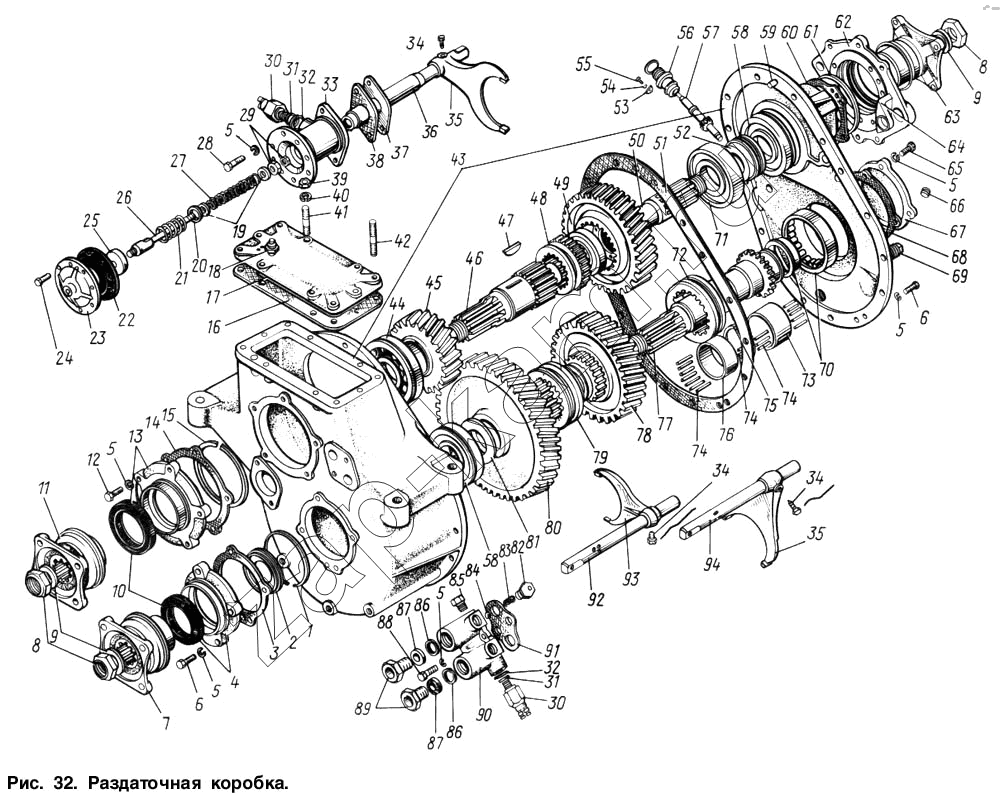

Схема/чертеж: Раздаточная коробка / ЗИЛ-131
1
2
3
4
5
5
5
5
5
5
6
6
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
32
33
34
34
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
74
74
75
76
77
78
79
80
81
82
83
84
85
86
86
87
87
88
89
90
91
92
93
94
Поз. Артикул Название детали 1) ЗИЛ-131Н2) ЗИЛ-131НА3) ЗИЛ-131НВ4) ЗИЛ-137Т Цена
131-1803210 131-1803210 Камера включения привода переднего моста в сборе 1111 -
131-1803247 131-1803247 Прокладка камеры регулировочная толщиной 0,5 мм (количество деталей - по потребности) -
258253-П2 258253-П2 Шплинт-проволока 3333 -
1 120-1701065 Кольцо стопорное 1111 -
2 131-1802293 Шайба вала привода переднего моста маслоотгонная 1111 -
3 131-1802119 Прокладка крышки переднего подшипника 1111 -
4 131-1802117 Крышка переднего подшипника вала привода переднего моста с манжетой в сборе 1111 -
5 252136-П2 Шайба пружинная 2222 -
5 252136-П2 Шайба пружинная 4444 -
5 252136-П2 Шайба пружинная 5555 -
5 252136-П2 Шайба пружинная 15151515 -
6 201499-П8 Болт 4444 -
6 201499-П8 Болт 15151515 -
7 131-1701147 Фланец с отражателем в сборе 1111 -
8 130-1701259 Гайка крепления фланца вторичного вала 1111 -
8 130-1701259 Гайка крепления фланца вторичного вала 1111 -
9 305745-П Шайба 1111 -
10 307606-П Манжета в сборе 1111 -
10 307606-П Манжета в сборе 1111 -
11 131-1701147 Фланец с отражателем в сборе 1111 -
12 201501-П8 Болт 5555 -
13 131-1602027 Крышка подшипника первичного вала с манжетой в сборе 1111 -
14 131-1802029 Прокладка крышки подшипника первичного вала 1111 -
15 120-1701034 Кольцо стопорное 1111 -
16 131-1802017 Прокладка крышки верхнего люка 1111 -
17 131-1802018 Крышка верхнего люка раздаточной коробки в сборе 111 -
18 308387-П Клапан предохранительный в сборе 111 -
19 305791-П8 Шайба нажимной пружины опорная 2222 -
20 110-1703055 Кольцо стержня камеры упорное 1111 -
21 131-1803261 Пружина камеры возвратная 1111 -
22 131-1803225 Диафрагма механизма блокировки 1111 -
23 131-1803220 Крышка корпуса камеры в сборе 1111 -
24 201416-П8 Болт 8888 -
25 131-1803263 Стакан возвратной пружины камеры 1111 -
26 131-1803255 Стержень нажимной цружины 1111 -
27 131-1803253 Пружина камеры нажимная 1111 -
28 201499-П8 Болт 2222 -
29 250511-П8 Гайка 2222 -
30 131-3710136-Б Выключатель типа ВК-403 в сборе 1111 -
30 131-3710136-Б Выключатель типа ВК-403 в сборе 1111 -
31 131-3710773 Шайба регулировочная -
32 131-3710152-Б Прокладка уплотнительная 1113 -
32 131-3710152-Б Прокладка уплотнительная 1111 -
33 131-1803215 Корпус камеры включения привода переднего моста 1111 -
34 120-1702040 Болт стопорный вилок и головок коробки передач 3333 -
35 131-1803020 Вилка включения передач демультипликатора 2222 -
36 131-1803231 Стержень камеры в сборе 1111 -
37 131-1803246 Прокладка камеры регулировочная толщиной 0,2 им (количество деталей - по потребности) -
38 131-1803245 Прокладка камеры включения муфты свободного хода 1111 -
39 250515-П8 Гайка 10101010 -
40 252137-П2 Шайба пружинная 10101010 -
41 414103-П8 Шпилька 7777 -
42 304062-П8 Шпилька 3333 -
43 131-1802010 Картер раздаточной коробки с крышкой в сборе 1111 -
44 306538-П Подшипник шариковый 1111 -
45 131-1802036 Шестерня первичного вала ведущая 1111 -
46 131-1802025 Вал раздаточной коробки первичный 1111 -
47 304919-П Шпонка 1111 -
48 131-1803109 Каретка включения второй передачи 1111 -
49 306447-П Подшипник роликовый 1111 -
50 131-1802056 Вал раздаточной коробки вторичный 1111 -
51 131-1802021 Прокладка крышки картера 1111 -
52 131-3802033 Червяк привода спидометра 1111 -
53 120-3802031 Стопор штуцера 1111 -
54 301192-П8 Болт крепления стопора 1111 -
55 120-3802031 Стопор штуцера 1111 -
56 131-3801088 Штуцер шестерни привода спидометра 1111 -
57 131-3802034 Шестерня привода спидометра ведомая 1111 -
58 306603-П Подшипник шариковый 1111 -
58 306603-П Подшипник шариковый 1111 -
59 305417-П Штифт установочный 2222 -
60 131-3507013 Прокладка кронштейна стояночного тормоза 1111 -
61 120-1701065 Кольцо стопорное 1111 -
62 131-3507008 Кронштейн стояночного тормоза с уплотнителем в сборе 1111 -
63 131-1802075 Фланец вторичного вала с отражателем в сборе 1111 -
64 120-2402052-А3 Манжета вторичного вала в сборе 1111 -
65 201497-П8 Болт 4444 -
66 305070-П Пробка коническая 1111 -
67 131-1802423 Крышка заднего подшипника вала привода переднего моста 1111 -
68 131-1802425 Прокладка крышки заднего подшипника 1111 -
69 305040-П Пробка коническая магнитная в сборе 1111 -
70 306450-П Подшипник роликовый 1111 -
71 306450-П Подшипник роликовый 1111 -
72 131-1803181 Каретка включения привода переднего моста 1111 -
73 131-1802448 Кольцо промежуточное игольчатого подшипника шестерни второй передачи 1111 -
74 110-2904062 Ролик-игла подшипников шестерен 228228228228 -
75 131-1802113 Кольцо промежуточное вала привода переднего моста 1111 -
76 131-1802431 Кольцо промежуточное игольчатого подшипника шестерни первой передачи 1111 -
77 131-1802110 Вал привода переднего моста 1111 -
78 131-1802444 Шестерня второй передачи раздаточной коробки 1111 -
79 131-1803018 Каретка включения первой передачи 1111 -
80 131-1802427 Шестерня первой передачи вала привода переднего моста 1111 -
81 131-1802339 Шайба опорная 1111 -
82 305004-П Пробка пружины фиксатора 2222 -
83 120-1702106 Пружина фиксатора стержня переключения передач 2222 -
84 306203-П Шарик 5555 -
85 483014-П8 Пробка коническая 1111 -
86 309707-П Кольцо уплотнительное 2222 -
87 131-1803091 Кольцо стержня уплотнительное 2222 -
88 201501-П8 Болт 2222 -
89 303198-П Гайка соединительная 2222 -
90 131-1803125 Корпус фиксаторов стержней 1111 -
91 131-1803127 Прокладка корпуса фиксаторов 1111 -
92 131-1803115 Стержень вилки включения второй передачи 1111 -
93 131-1803113 Вилка каретки включения второй передачи 1111 -
94 131-1803024 Стержень вилки включения первой передачи 1111 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
